Montage
10

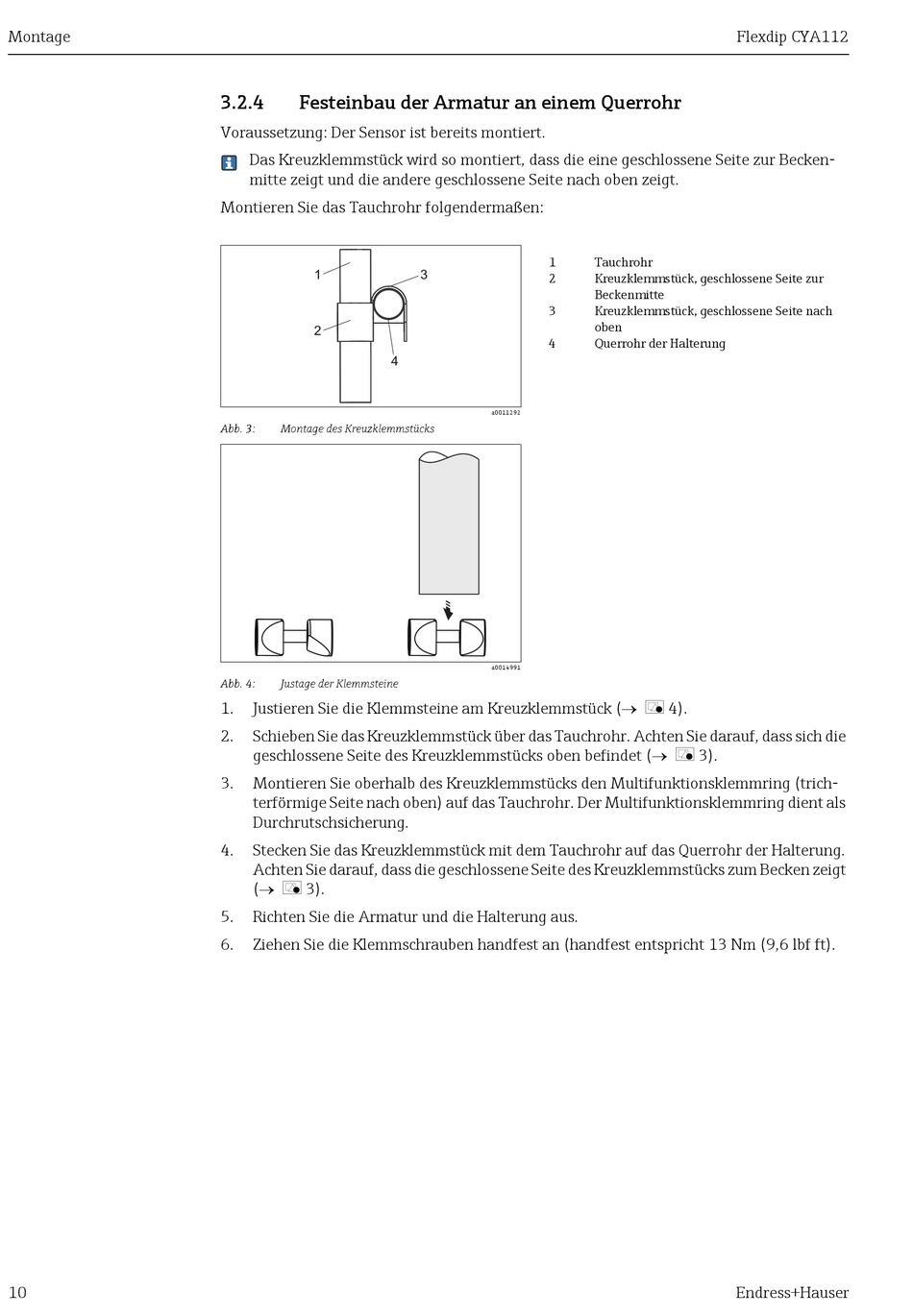

3.2.4 Festeinbau der Armatur an einem Querrohr
Voraussetzung: Der Sensor ist bereits montiert.
Das Kreuzklemmstück wird so montiert, dass die eine geschlossene Seite zur Becken-
mitte zeigt und die andere geschlossene Seite nach oben zeigt.
Montieren Sie das Tauchrohr folgendermaßen:
1
2
4
Abb. 3: Montage des Kreuzklemmstücks
Abb. 4: Justage der Klemmsteine
1. Justieren Sie die Klemmsteine am Kreuzklemmstück ( å 4).
2. Schieben Sie das Kreuzklemmstück über das Tauchrohr. Achten Sie darauf, dass sich die
geschlossene Seite des Kreuzklemmstücks oben befindet ( å 3).
3. Montieren Sie oberhalb des Kreuzklemmstücks den Multifunktionsklemmring (trich-
terförmige Seite nach oben) auf das Tauchrohr. Der Multifunktionsklemmring dient als
Durchrutschsicherung.
4. Stecken Sie das Kreuzklemmstück mit dem Tauchrohr auf das Querrohr der Halterung.
Achten Sie darauf, dass die geschlossene Seite des Kreuzklemmstücks zum Becken zeigt
( å 3).
5. Richten Sie die Armatur und die Halterung aus.
6. Ziehen Sie die Klemmschrauben handfest an (handfest entspricht 13 Nm (9,6 lbf ft).
1
3
2
3
4
a0011292
a0014991
Flexdip CYA112
Tauchrohr
Kreuzklemmstück, geschlossene Seite zur
Beckenmitte
Kreuzklemmstück, geschlossene Seite nach
oben
Querrohr der Halterung
