12

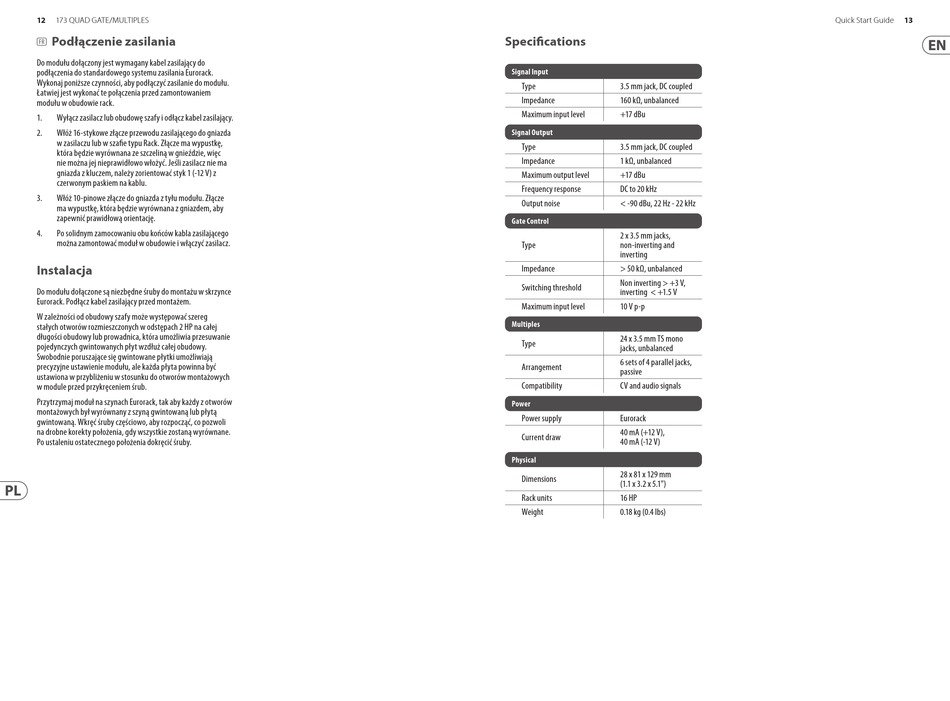

173 QUAD GATE/MULTIPLES
Podłączenie zasilania
(FR)
Do modułu dołączony jest wymagany kabel zasilający do
podłączenia do standardowego systemu zasilania Eurorack.
Wykonaj poniższe czynności, aby podłączyć zasilanie do modułu.
Łatwiej jest wykonać te połączenia przed zamontowaniem
modułu w obudowie rack.
1.
Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.
2.
Włóż 16-stykowe złącze przewodu zasilającego do gniazda
w zasilaczu lub w szafie typu Rack. Złącze ma wypustkę,
która będzie wyrównana ze szczeliną w gnieździe, więc
nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie ma
gniazda z kluczem, należy zorientować styk 1 (-12 V) z
czerwonym paskiem na kablu.
3.
Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze
ma wypustkę, która będzie wyrównana z gniazdem, aby
zapewnić prawidłową orientację.
4.
Po solidnym zamocowaniu obu końców kabla zasilającego
można zamontować moduł w obudowie i włączyć zasilacz.
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w skrzynce
Eurorack. Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg
stałych otworów rozmieszczonych w odstępach 2 HP na całej
długości obudowy lub prowadnica, która umożliwia przesuwanie
pojedynczych gwintowanych płyt wzdłuż całej obudowy.
Swobodnie poruszające się gwintowane płytki umożliwiają
precyzyjne ustawienie modułu, ale każda płyta powinna być
ustawiona w przybliżeniu w stosunku do otworów montażowych
w module przed przykręceniem śrub.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów
montażowych był wyrównany z szyną gwintowaną lub płytą
gwintowaną. Wkręć śruby częściowo, aby rozpocząć, co pozwoli
na drobne korekty położenia, gdy wszystkie zostaną wyrównane.
Po ustaleniu ostatecznego położenia dokręcić śruby.
Specifications
Signal Input
Type
3.5 mm jack, DC coupled
Impedance
160 kΩ, unbalanced
Maximum input level
+17 dBu
Signal Output
Type
3.5 mm jack, DC coupled
Impedance
1 kΩ, unbalanced
Maximum output level
+17 dBu
Frequency response
DC to 20 kHz
Output noise
< -90 dBu, 22 Hz - 22 kHz
Gate Control
2 x 3.5 mm jacks,
Type
non-inverting and
inverting
Impedance
> 50 kΩ, unbalanced
Non inverting > +3 V,
Switching threshold
inverting < +1.5 V
Maximum input level
10 V p-p
Multiples
24 x 3.5 mm TS mono
Type
jacks, unbalanced
6 sets of 4 parallel jacks,
Arrangement
passive
Compatibility
CV and audio signals
Power
Power supply
Eurorack
40 mA (+12 V),
Current draw
40 mA (-12 V)
Physical
28 x 81 x 129 mm
Dimensions
(1.1 x 3.2 x 5.1")
Rack units
16 HP
Weight
0.18 kg (0.4 lbs)
13
