FILTAMP MODULE 1006

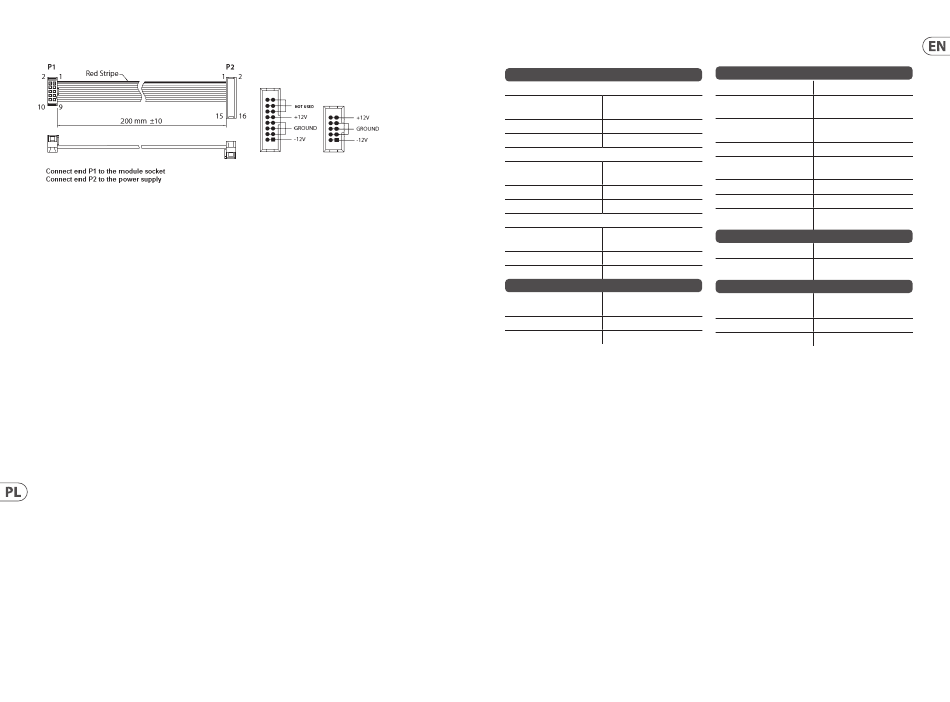

Podłączenie Zasilania
Do modułu dołączony jest wymagany kabel zasilający do podłączenia do standardowego systemu zasilania
Eurorack. Wykonaj poniższe czynności, aby podłączyć zasilanie do modułu. Łatwiej jest wykonać te połączenia przed
zamontowaniem modułu w obudowie rack.
1. Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.
2. Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w szafie typu rack. Złącze ma wypustkę, która
będzie wyrównana ze szczeliną w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie ma gniazda z
kluczem, należy zorientować styk 1 (-12 V) z czerwonym paskiem na kablu.
3. Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę, która będzie wyrównana z gniazdem, aby
zapewnić prawidłową orientację.
4. Po solidnym zamocowaniu obu końców kabla zasilającego można zamontować moduł w obudowie i włączyć zasilacz.
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack. Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg stałych otworów rozmieszczonych w odstępach 2 HP na całej
długości obudowy lub prowadnica, która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej obudowy.
Swobodnie poruszające się gwintowane płytki umożliwiają precyzyjne ustawienie modułu, ale każda płyta powinna być
ustawiona w przybliżeniu w stosunku do otworów montażowych w module przed przykręceniem śrub.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych był wyrównany z szyną gwintowaną lub
płytą gwintowaną. Wkręć śruby częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie zostaną
wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.
Specifications
Inputs
In A / B
2 x 3.5 mm TS jacks,
Type
DC coupled
Impedance
70 kΩ, unbalanced
Max input level
+14 dBu
Keyboard
1 x 3.5 mm TS jack,
Type
DC coupled
Impedance
50 kΩ, unbalanced
CV range
0 to 10 V
CV 1/2
2 x 3.5 mm TS jacks,
Type
DC coupled
Impedance
50 kΩ, unbalanced
CV range
0 to 10 V
Outputs
1 x 3.5 mm TS jack,
Type
DC coupled
Impedance
1 kΩ, unbalanced
Max output level
+14 dBu
Quick Start Guide
Controls
In A/B
-∞ to unity gain
20 Hz to 20 kHz,
Keyboard
1 V/octave
20 Hz to 20 kHz,
CV 1/2 VCF
1 V/octave
CV 1/2 VCA
-∞ to unity gain
Cutoff frequency,
Filter
20 Hz to 20 kHz
Filter resonance
Off to self resonance
Amplifier gain
-∞ to unity gain
Linear or exponential
Amplifier control mode
VCA control
Power
Power supply
Eurorack
22 mA (+12 V),
Current draw
20 mA (-12 V)
Physical
43 x 81 x 129 mm
Dimensions
(1.7 x 3.2 x 5.1")
Rack units
16 HP
Weight
0.17 kg (0.37 lbs)
