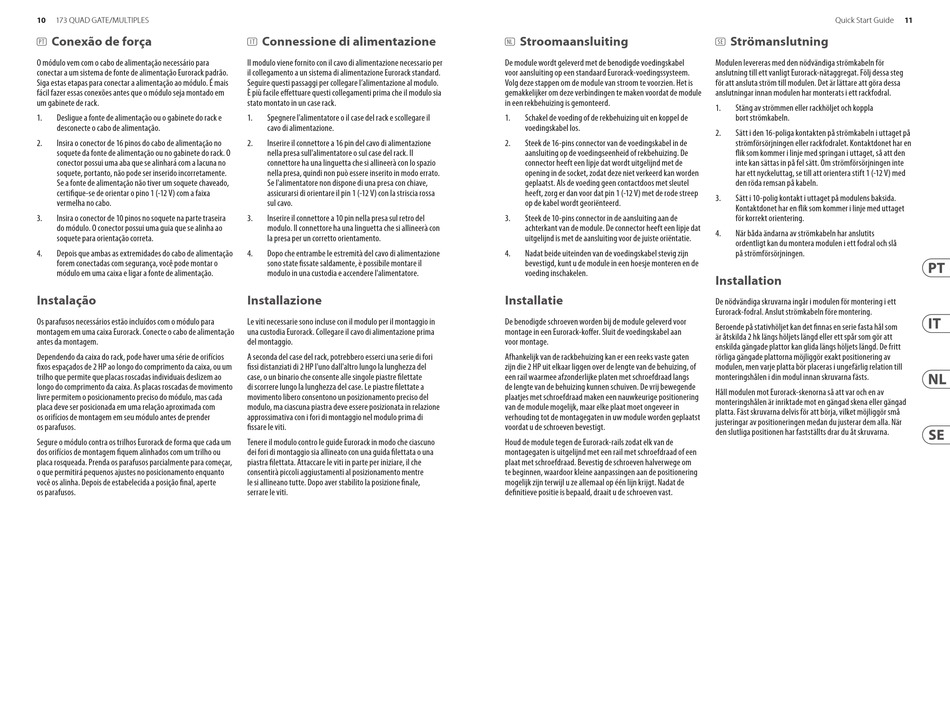

10
173 QUAD GATE/MULTIPLES
Conexão de força
(PT)
O módulo vem com o cabo de alimentação necessário para
conectar a um sistema de fonte de alimentação Eurorack padrão.
Siga estas etapas para conectar a alimentação ao módulo. É mais
fácil fazer essas conexões antes que o módulo seja montado em
um gabinete de rack.
1.
Desligue a fonte de alimentação ou o gabinete do rack e
desconecte o cabo de alimentação.
2.
Insira o conector de 16 pinos do cabo de alimentação no
soquete da fonte de alimentação ou no gabinete do rack. O
conector possui uma aba que se alinhará com a lacuna no
soquete, portanto, não pode ser inserido incorretamente.
Se a fonte de alimentação não tiver um soquete chaveado,
certifique-se de orientar o pino 1 (-12 V) com a faixa
vermelha no cabo.
3.
Insira o conector de 10 pinos no soquete na parte traseira
do módulo. O conector possui uma guia que se alinha ao
soquete para orientação correta.
4.
Depois que ambas as extremidades do cabo de alimentação
forem conectadas com segurança, você pode montar o
módulo em uma caixa e ligar a fonte de alimentação.
Instalação
Os parafusos necessários estão incluídos com o módulo para
montagem em uma caixa Eurorack. Conecte o cabo de alimentação
antes da montagem.
Dependendo da caixa do rack, pode haver uma série de orifícios
fixos espaçados de 2 HP ao longo do comprimento da caixa, ou um
trilho que permite que placas roscadas individuais deslizem ao
longo do comprimento da caixa. As placas roscadas de movimento
livre permitem o posicionamento preciso do módulo, mas cada
placa deve ser posicionada em uma relação aproximada com
os orifícios de montagem em seu módulo antes de prender
os parafusos.
Segure o módulo contra os trilhos Eurorack de forma que cada um
dos orifícios de montagem fiquem alinhados com um trilho ou
placa rosqueada. Prenda os parafusos parcialmente para começar,
o que permitirá pequenos ajustes no posicionamento enquanto
você os alinha. Depois de estabelecida a posição final, aperte
os parafusos.
Connessione di alimentazione
(IT)
Il modulo viene fornito con il cavo di alimentazione necessario per
il collegamento a un sistema di alimentazione Eurorack standard.
Seguire questi passaggi per collegare l'alimentazione al modulo.
È più facile effettuare questi collegamenti prima che il modulo sia
stato montato in un case rack.
1.
Spegnere l'alimentatore o il case del rack e scollegare il
cavo di alimentazione.
2.
Inserire il connettore a 16 pin del cavo di alimentazione
nella presa sull'alimentatore o sul case del rack. Il
connettore ha una linguetta che si allineerà con lo spazio
nella presa, quindi non può essere inserito in modo errato.
Se l'alimentatore non dispone di una presa con chiave,
assicurarsi di orientare il pin 1 (-12 V) con la striscia rossa
sul cavo.
3.
Inserire il connettore a 10 pin nella presa sul retro del
modulo. Il connettore ha una linguetta che si allineerà con
la presa per un corretto orientamento.
4.
Dopo che entrambe le estremità del cavo di alimentazione
sono state fissate saldamente, è possibile montare il
modulo in una custodia e accendere l'alimentatore.
Installazione
Le viti necessarie sono incluse con il modulo per il montaggio in
una custodia Eurorack. Collegare il cavo di alimentazione prima
del montaggio.
A seconda del case del rack, potrebbero esserci una serie di fori
fissi distanziati di 2 HP l'uno dall'altro lungo la lunghezza del
case, o un binario che consente alle singole piastre filettate
di scorrere lungo la lunghezza del case. Le piastre filettate a
movimento libero consentono un posizionamento preciso del
modulo, ma ciascuna piastra deve essere posizionata in relazione
approssimativa con i fori di montaggio nel modulo prima di
fissare le viti.
Tenere il modulo contro le guide Eurorack in modo che ciascuno
dei fori di montaggio sia allineato con una guida filettata o una
piastra filettata. Attaccare le viti in parte per iniziare, il che
consentirà piccoli aggiustamenti al posizionamento mentre
le si allineano tutte. Dopo aver stabilito la posizione finale,
serrare le viti.
Stroomaansluiting
(NL)
De module wordt geleverd met de benodigde voedingskabel
voor aansluiting op een standaard Eurorack-voedingssysteem.
Volg deze stappen om de module van stroom te voorzien. Het is
gemakkelijker om deze verbindingen te maken voordat de module
in een rekbehuizing is gemonteerd.
1.
Schakel de voeding of de rekbehuizing uit en koppel de
voedingskabel los.
2.
Steek de 16-pins connector van de voedingskabel in de
aansluiting op de voedingseenheid of rekbehuizing. De
connector heeft een lipje dat wordt uitgelijnd met de
opening in de socket, zodat deze niet verkeerd kan worden
geplaatst. Als de voeding geen contactdoos met sleutel
heeft, zorg er dan voor dat pin 1 (-12 V) met de rode streep
op de kabel wordt georiënteerd.
3.
Steek de 10-pins connector in de aansluiting aan de
achterkant van de module. De connector heeft een lipje dat
uitgelijnd is met de aansluiting voor de juiste oriëntatie.
4.
Nadat beide uiteinden van de voedingskabel stevig zijn
bevestigd, kunt u de module in een hoesje monteren en de
voeding inschakelen.
Installatie
De benodigde schroeven worden bij de module geleverd voor
montage in een Eurorack-koffer. Sluit de voedingskabel aan
voor montage.
Afhankelijk van de rackbehuizing kan er een reeks vaste gaten
zijn die 2 HP uit elkaar liggen over de lengte van de behuizing, of
een rail waarmee afzonderlijke platen met schroefdraad langs
de lengte van de behuizing kunnen schuiven. De vrij bewegende
plaatjes met schroefdraad maken een nauwkeurige positionering
van de module mogelijk, maar elke plaat moet ongeveer in
verhouding tot de montagegaten in uw module worden geplaatst
voordat u de schroeven bevestigt.
Houd de module tegen de Eurorack-rails zodat elk van de
montagegaten is uitgelijnd met een rail met schroefdraad of een
plaat met schroefdraad. Bevestig de schroeven halverwege om
te beginnen, waardoor kleine aanpassingen aan de positionering
mogelijk zijn terwijl u ze allemaal op één lijn krijgt. Nadat de
definitieve positie is bepaald, draait u de schroeven vast.
Quick Start Guide
Strömanslutning
(SE)
Modulen levereras med den nödvändiga strömkabeln för
anslutning till ett vanligt Eurorack-nätaggregat. Följ dessa steg
för att ansluta ström till modulen. Det är lättare att göra dessa
anslutningar innan modulen har monterats i ett rackfodral.
1.
Stäng av strömmen eller rackhöljet och koppla
bort strömkabeln.
2.
Sätt i den 16-poliga kontakten på strömkabeln i uttaget på
strömförsörjningen eller rackfodralet. Kontaktdonet har en
flik som kommer i linje med springan i uttaget, så att den
inte kan sättas in på fel sätt. Om strömförsörjningen inte
har ett nyckeluttag, se till att orientera stift 1 (-12 V) med
den röda remsan på kabeln.
3.
Sätt i 10-polig kontakt i uttaget på modulens baksida.
Kontaktdonet har en flik som kommer i linje med uttaget
för korrekt orientering.
4.
När båda ändarna av strömkabeln har anslutits
ordentligt kan du montera modulen i ett fodral och slå
på strömförsörjningen.
Installation
De nödvändiga skruvarna ingår i modulen för montering i ett
Eurorack-fodral. Anslut strömkabeln före montering.
Beroende på stativhöljet kan det finnas en serie fasta hål som
är åtskilda 2 hk längs höljets längd eller ett spår som gör att
enskilda gängade plattor kan glida längs höljets längd. De fritt
rörliga gängade plattorna möjliggör exakt positionering av
modulen, men varje platta bör placeras i ungefärlig relation till
monteringshålen i din modul innan skruvarna fästs.
Håll modulen mot Eurorack-skenorna så att var och en av
monteringshålen är inriktade mot en gängad skena eller gängad
platta. Fäst skruvarna delvis för att börja, vilket möjliggör små
justeringar av positioneringen medan du justerar dem alla. När
den slutliga positionen har fastställts drar du åt skruvarna.
11
