911A DUAL TRIGGER DELAY

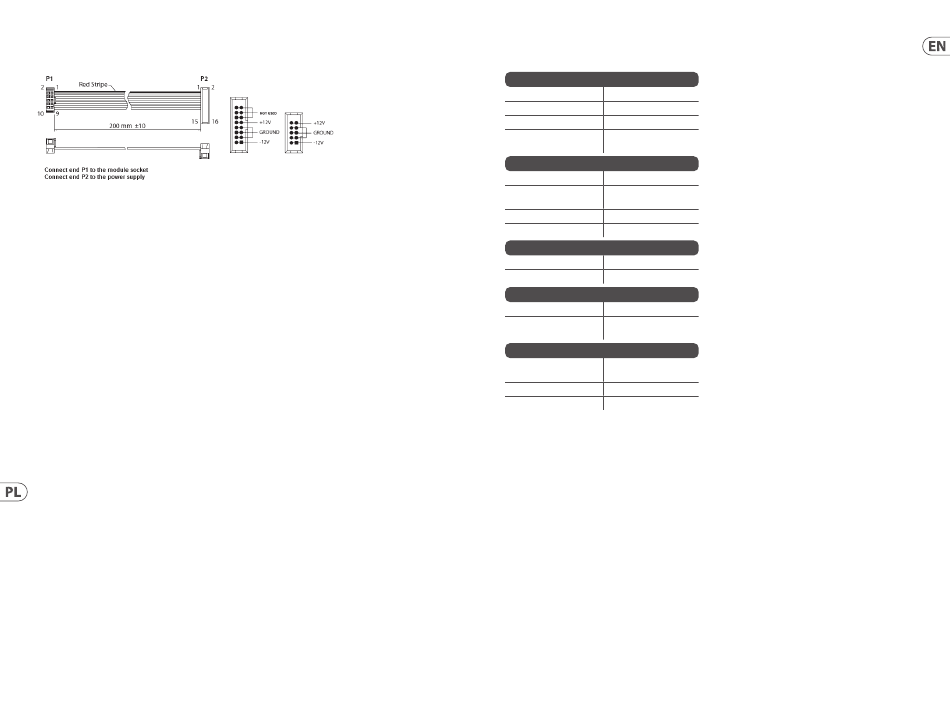

Podłączenie Zasilania
Do modułu dołączony jest wymagany kabel zasilający do podłączenia do standardowego systemu zasilania Eurorack. Wykonaj
poniższe czynności, aby podłączyć zasilanie do modułu. Łatwiej jest wykonać te połączenia przed zamontowaniem modułu w
obudowie rack.
1.
Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.
2.
Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w szafie typu Rack. Złącze ma wypustkę, która
będzie wyrównana ze szczeliną w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie ma gniazda z
kluczem, należy zorientować styk 1 (-12 V) z czerwonym paskiem na kablu.
3.
Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę, która będzie dopasowana do gniazda w celu
zapewnienia prawidłowej orientacji.
4.
Po solidnym zamocowaniu obu końców kabla zasilającego można zamontować moduł w obudowie i włączyć zasilacz.
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack. Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg stałych otworów rozmieszczonych w odstępach 2 HP na całej długości
obudowy lub prowadnica, która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej obudowy. Swobodnie
poruszające się gwintowane płytki pozwalają na precyzyjne ustawienie modułu, ale każda płyta powinna być ustawiona w
przybliżeniu w stosunku do otworów montażowych w module przed przykręceniem śrub.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych był wyrównany z szyną gwintowaną lub
płytą gwintowaną. Wkręć śruby częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie zostaną
wyrównane. Po ustaleniu ostatecznej pozycji dokręcić śruby.
Specifications
Trigger Inputs
Type
3.5 mm jack, DC coupled
Impedance
9 kΩ, unbalanced
Maximum input level
+11 V
Active low, hold low until
Trigger operation
delay time is completed
Trigger Outputs
Type
3.5 mm jack, DC coupled
20 Ω to ground when
Impedance
enabled, unbalanced
Maximum output level
+11 V
Trigger operation
Active low
Controls
Delay time
2 ms - 10 s
Coupling mode
Off, parallel, series
Power
Power supply
Eurorack
6 mA (+12 V), 16 mA
Current draw
(-12 V)
Physical
38 x 40 x 129 mm
Dimensions
(1.5 x 1.6 x 5.1")
Rack units
8 HP
Weight
0.1 kg (0.22 lbs)
