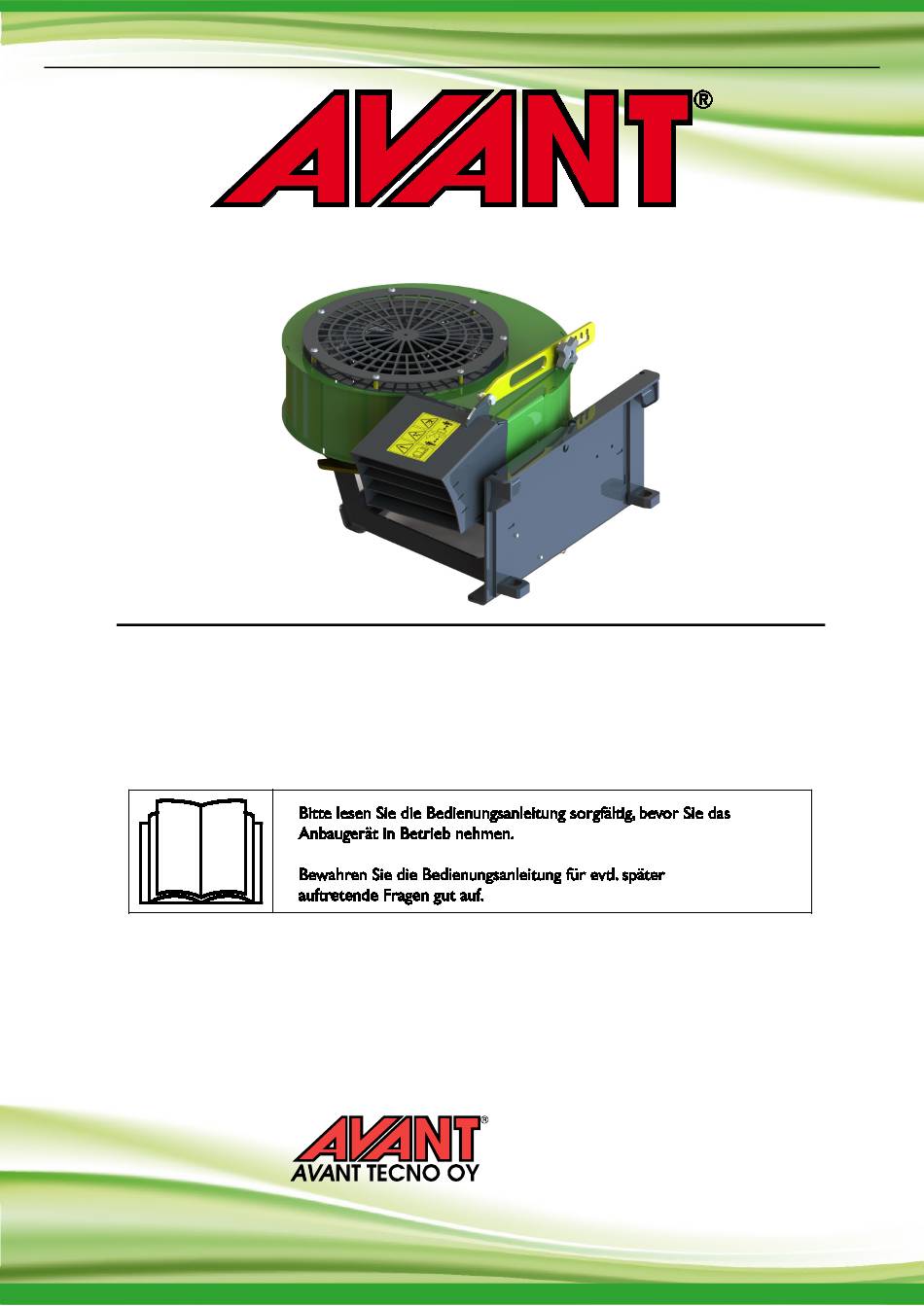

- Seite 1 Deutsch Laubbläser 2021 1 Bedienungsanleitung für Anbaugeräte Laubbläser Artikelnummer: A442927 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A449897 2021 1 DE 2020-...
- Seite 2 Laubbläser 2021 1...
-
Seite 3: Inhaltsverzeichnis
Laubbläser 2021 1 INHALTSVERZEICHNIS 1. VORWORT ..............................4 In diesem Handbuch verwendete Warnsymbole ......................5 2. VERWENDUNGSZWECK ........................6 3. SICHERHEITSANWEISUNG FÜR DIE BENUTZUNG DES ANBAUGERÄTES ......7 Persönliche Schutzausrüstung ..........................9 Sicheres Stoppverfahren ............................10 4. TECHNISCHE DATEN ...........................11 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ..............11 5. -
Seite 4: Vorwort
4 (32) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (32) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNGSICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck
6 (32) 2. Verwendungszweck Der AVANT-Laubbläser ist ein Anbaugerät, das für die Verwendung mit den in Tabelle 1 angegebenen AVANT-Multifunktionsladern geeignet ist. Der Laubbläser bläst Luft durch einen steuerbaren Gebläsekanal, um Laub und Grasschnitt von Wegen, Hofflächen und anderen befestigten Flächen zu entfernen. Der Laubbläser ist auch für den professionellen Einsatz geeignet. -
Seite 7: Sicherheitsanweisung Für Die Benutzung Des Anbaugerätes
7 (32) 3. Sicherheitsanweisung für die Benutzung des Anbaugerätes Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 8 8 (32) Achten Sie auf die Umgebung sowie auf andere Personen und Maschinen in unmittelbarer Nähe. Achten Sie auf die Beschaffenheit des Bodens und andere Gefahren, wie etwa Äste und Bäume, die in den Fahrerbereich reichen könnten, loses Gestein oder rutschige Oberflächen. WARNUNG ...
-
Seite 9: Persönliche Schutzausrüstung
9 (32) Quetschgefahr – Der Aufenthalt unter dem Hubarm des Laders oder einem Anbaugerät kann zu schweren Verletzungen oder zum Tod führen. Begeben Sie sich GEFAHR niemals unter den Hubarm des Laders und verhindern Sie, dass sich andere Personen dem angehobenen Hubarm oder dem Anbaugerät nähern. -
Seite 10: Sicheres Stoppverfahren
10 (32) 3.2 Sicheres Stoppverfahren Halten Sie das Anbaugerät sicher an, bevor Sie sich dem Anbaugerät nähern: Halten Sie das Anbaugerät stets gemäß dem sicheren Stoppverfahren an, bevor Sie den Fahrersitz verlassen. Das sichere Stoppverfahren vermeidet jedwede versehentliche Bewegung des Anbaugeräts. Beachten Sie, dass sich das Anbaugerät auch dann bewegen kann, wenn der Motor des Laders abgeschaltet ist. -
Seite 11: Technische Daten
11 (32) 4. Technische Daten Tabelle 2 – Laubbläser – Spezifikationen Produktnummer A442927 Arbeitsbreite: 1–5 m Gewicht: 83 kg Drehung des Gebläsekanals: Elektrisch als Standard, insgesamt 235°, siehe Seite 23 Maximale Drehgeschwindigkeit des 4.000 U/min Bläsers: Empfohlene Speisung der 20 - 30 l/min... - Seite 12 Sicherheitsabstand Gerät (mindestens zwei bis zu 30 Meter). A442988 Typenschild des Anbaugerätes Tabelle 4 – Laubbläser – Hauptkomponenten 1 Rahmen mit AVANT-Schnellkupplungshalterungen 2 Lufteinlassabdeckung 3 Gebläserotor 4 Gebläsedüse und -abdeckung 5 Blashöhenverstellung (manuelle Version sichtbar) 6 Gebläsegehäuse 7 Motor für Kanalrotation 8 Zahnkranz für die Drehung der Schütte...
-
Seite 13: Zusammenbau Des Anbaugeräts
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Heben Sie die Verriegelungsbolzen auf der Schnellkupplungsplatte des Laders an und fahren Sie sie rückwärts in die Verriegelungsöffnung ein, sodass sie in... - Seite 14 Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite 6 aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
-
Seite 15: Anschluss Und Trennung Von Hydraulikschläuchen
5.1 Anschluss und Trennung von Hydraulikschläuchen Bei AVANT-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie ein älteres Modell eines AVANT-Laders der Serien 300–700 mit der herkömmlichen Schnellkupplung haben und auf das Mehrfachsteckersystem umsteigen möchten, Ihren AVANT-Händler oder das Kundenzentrum kontaktieren, um Anleitungen oder Installationsdienstleistungen anzufordern. - Seite 16 16 (32) Trennen von Hydraulikschläuchen: Vor dem Trennen der Anschlüsse das Anbaugerät auf eine sichere Position auf einer festen und ebenen Fläche absenken. Den Steuerhebel der Zusatzhydraulik in die neutrale Position stellen. Beim Trennen des Anbaugerätes stets die Hydraulikkupplungen trennen, bevor die Schnellkupplungsplatte entsperrt wird, um eine Beschädigung des Schlauchs und das Verschütten von Öl zu vermeiden.
-
Seite 17: Elektrischer Anschluss
17 (32) 5.2 Elektrischer Anschluss Elektrische Funktionen des Anbaugeräts: Der Laubbläser ist standardmäßig mit einer elektrisch gesteuerten Klappendrehung ausgestattet. Die elektrisch gesteuerte Blashöhenverstellung ist optional verfügbar. Ein separater Kabelbaum, der mit dem Laubbläser geliefert wird, kann zur Steuerung der Drehung des Gebläsekanals verwendet werden. - Seite 18 18 (32) Wenn Ihr Lader mit dem Opticontrol ausgestattet ist ® oder mit dem Steuerschaltersatz für Anbaugeräte und der Lader nach 2016 hergestellt wurde: Wenn die Steckdose im Mehrfachstecker integriert ist, wird beim Koppeln des Mehrfachsteckers der Kabelbaum des Anbaugeräts angeschlossen. Reinigen Sie beide Mehrfachstecker, bevor Sie sie anschließen.
-
Seite 19: Betrieb Des Anbaugeräts
19 (32) 6. Betrieb des Anbaugeräts Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 20: Sicherheitsabstand
20 (32) 6.1 Sicherheitsabstand minimale Sicherheitsabstand Anbaugeräts beträgt 5 Meter zur Maschine. Lassen Sie umstehende Personen nicht näher <Sicherheitsabstand> Meter an das Anbaugerät heran. Halten Sie das Anbaugerät wenn sich andere Personen innerhalb Sicherheitsabstands aufhalten. 6.2 Prüfungen vor der Bedienung Lesen Sie vor der Verwendung alle Anweisungen. -
Seite 21: Qualifikation Des Bedieners
21 (32) 6.3 Qualifikation des Bedieners Jeder, der das Anbaugerät verwenden möchte, muss den Bestimmungszweck des Anbaugeräts kennen. wissen, wie man den Lader unter unterschiedlichen Betriebsbedingungen auf sichere Weise bedient; die Anweisungen in dieser Betriebsanleitung hinsichtlich der Verwendung des Anbaugeräts lesen und ... -
Seite 22: Verwenden Des Laubbläsers
22 (32) 6.4 Verwenden des Laubbläsers 1. Bringen Sie das Anbaugerät in die Betriebsposition. Der Laubbläser arbeitet am effizientesten, wenn er leicht vom Boden abgehoben ist, nebenstehenden Abbildung gezeigt. Schlagen Sie den Laubbläser nicht gegen den Boden. Halten Sie das Anbaugerät während des Betriebs leicht vom Boden angehoben. -
Seite 23: Blashöhenverstellung
23 (32) 6.4.1 Blashöhenverstellung Die Höheneinstellung der Klappenspitze kann manuell oder elektrisch erfolgen. Ziehen Sie die manuelle Einstellung sicher fest. Siehe Seite 23, um Anweisungen hinsichtlich der Verwendung der elektrischen Blashöhenverstellung zu erhalten. Einzugsgefahr und Gefährdung durch Schneiden – Geben Sie niemals Ihre Hände in den Gebläsekanal. Beachten Sie die Gefährdung durch Schneiden sowie die GEFAHR Einzugsgefahr in der Nähe des Laubbläsers. -
Seite 24: Drehung Des Gebläsekanals
24 (32) 6.5.1 Drehung des Gebläsekanals Stellen Sie sicher, dass der Kanal stets in eine sichere Richtung gerichtet ist. Die elektrische Drehung des Laubbläserkanals kann immer dann genutzt werden, wenn der Zündschlüssel des Laders auf die Position ON geschaltet ist. Der Kanal dreht sich um insgesamt 235°... -
Seite 25: Transportposition
25 (32) Montage 1. Ersetzen mechanische Halterung (1) durch den Elektromotor A418325 (2). 2. Schließen Sie den Stecker (3) des Elektromotors (2) an der Buchse des Kabelbaums des Gebläses an. Siehe Seite , um Anweisungen hinsichtlich des Anschlusses des Kabelbaums des Anbaugeräts zu erhalten. -
Seite 26: Einlagern Des Anbaugeräts
26 (32) 6.7 Einlagern des Anbaugeräts Trennen und lagern Sie das Anbaugerät auf ebenem Boden. Die beste Methode, das Anbaugerät zu lagern, ist ein Ort, der vor direkter Sonneneinstrahlung, Regen und extremen Temperaturen geschützt ist. Vermeiden Sie, dass das Anbaugerät direkt auf dem Boden aufliegt. Stellen Sie ihn z. B. auf Holzblöcke oder eine Palette. -
Seite 27: Wartung Und Service
Wasser und Seife. Hydraulikflüssigkeit ist auch umweltschädlich, weshalb Lecks vermieden werden müssen. Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. Gefahr durch... -
Seite 28: Reinigung Des Anbaugeräts
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich... -
Seite 29: Entsorgung Am Ende Der Lebensdauer
29 (32) 7.5 Entsorgung am Ende der Lebensdauer Wenn das Anbaugerät am Ende seiner Lebensdauer angekommen ist, muss es ordnungsgemäß recycelt und entsorgt werden. Demontieren Sie das Anbaugerät und trennen Sie die unterschiedlichen Materialien, wie etwa Kunststoff, Stahl, Gummi und Öle. Lassen Sie alle Öle ab, sammeln Sie sie und handhaben Sie sie gemäß... -
Seite 30: Garantiebestimmungen
30 (32) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird. - Seite 31 Mallit / Modeller / Models / Modelle Avant Hydraulitoiminen lehtipuhallin; Avant-kuormaajan työlaite Hydraulisk lövblås; arbetsredskap för Avant lastare A442927 Hydraulic leaf blower; attachment for Avant loaders Laubbläser; Anbaugerät für Avant-Lader 15.9.2021 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör /...
