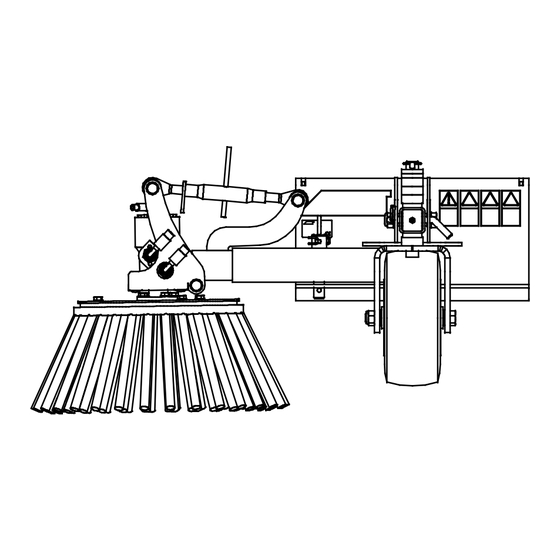

- Seite 1 Deutsch Wildkrautbürste 2019 1 Bedienungsanleitung für Anbaugeräte Wildkrautbürste Produktnummer A36594 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A439800 2019 1 DE 2016-...
- Seite 2 Wildkrautbürste 2019 1...
-
Seite 3: Inhaltsverzeichnis
Wildkrautbürste 2019 1 INHALTSVERZEICHNIS 1. VORWORT ............................4 In diesem Handbuch verwendete Warnsymbole ........................ 5 2. VERWENDUNGSZWECK........................6 3. SICHERHEITSANWEISUNG FÜR DIE VERWENDUNG DES KANTENTRIMMERS ....7 4. TECHNISCHE DATEN ........................11 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ..............11 5. ANBRINGEN EINES ANBAUGERÄTES ................... 13 Anschluss und Trennung von Hydraulikschläuchen .................. -
Seite 4: Vorwort
4 (30) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (30) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNGSICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck
6 (30) 2. Verwendungszweck Diese AVANT-Wildkrautbürste ist ein Anbaugerät, das für die Verwendung mit den in Tabelle 1 angegebenen AVANT-Multifunktionsladern geeignet ist. Die Wildkrautbürste ist ein effizientes Werkzeug, um Kraut aller Art von asphaltierten Bereichen zu entfernen. Der manuell einstellbare Teleskoparm der sich drehenden Bürste macht es einfach, unerwünschtes Gras von Wegen und Ecksteinen zu entfernen, und ermöglich das Arbeiten... -
Seite 7: Sicherheitsanweisung Für Die Verwendung Des Kantentrimmers
7 (30) 3. Sicherheitsanweisung für die Verwendung des Kantentrimmers Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 8 8 (30) Hände und Füße immer von sich bewegenden Teilen fernhalten. Das Tragen von lockerer Kleidung, wie etwa lose Schnürsenkel oder lange Schals, sollte bei Arbeiten mit dem Aufsatz vermieden werden. Den Aufsatz gemäß dem sicheren Stopp-Verfahren anhalten, bevor man sich dem WARNUNG Aufsatz oder dem Hubarm des Laders nähert.
- Seite 9 9 (30) Gefahr durch fliegende Gegenstände – Halten Sie umstehende Personen fern. Berücksichtigen Sie, dass das Anbaugerät Steine, Kies oder andere umliegende WARNUNG Gegenstände mit hoher Geschwindigkeit auswerfen könnte. Halten Sie stets einen Sicherheitsabstand von mindestens 5 Metern zu anderen Personen ein. Einzugsgefahr –...
- Seite 10 10 (30) Halten Sie das Anbaugerät sicher an, bevor Sie sich dem Anbaugerät nähern: Halten Sie das Anbaugerät stets gemäß dem sicheren Stoppverfahren an, bevor Sie den Fahrersitz verlassen. Das sichere Stoppverfahren vermeidet jedwede versehentliche Bewegung des Anbaugeräts. Beachten Sie, dass sich das Anbaugerät auch dann bewegen kann, wenn der Motor des Laders abgeschaltet ist.
-
Seite 11: Technische Daten
11 (30) 4. Technische Daten Tabelle 2 – Wildkrautbürste – Spezifikationen Produktnummer A36594 Bürstendurchmesser: 600 mm Bürstenmaterial: Stahldraht Mindestbreite in der Betriebsposition: 1074 mm Gewicht: 85 kg Empfohlener Hydraulikfluss: 15–25 l/min, 20,0 MPa (200 bar) Maximale Eingangshydraulikenergie: 40 l/min, 20,0 MPa (200 bar) Geeignete Avant-Lader: Siehe Tabelle 1. - Seite 12 12 (30) Tabelle 3 – Positionen von Warnhinweisen und Aufklebern Aufkleber Warnhinweis A46771 Missbrauchsgefahr – Lesen Sie vor der Verwendung die Anweisungen. A46772 Quetschgefahr – Gehen Sie niemals unter einem angehobenen Anbaugerät hindurch; halten einen Sicherheitsabstand einem angehobenen Gerät ein. A46799 Achten ausgeworfene...
-
Seite 13: Anbringen Eines Anbaugerätes
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen... - Seite 14 Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite 6 aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
-
Seite 15: Anschluss Und Trennung Von Hydraulikschläuchen
15 (30) 5.1 Anschluss und Trennung von Hydraulikschläuchen Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie einen Avant-Lader Serie 300-700 mit der herkömmlichen Schnellkupplung haben auf das Mehrfachsteckersystem umsteigen möchten, Ihren Avant-Händler oder das Kundenzentrum kontaktieren, um Anleitungen oder Installationsdienstleistungen anzufordern. - Seite 16 16 (30) Trennen von Hydraulikschläuchen: Vor dem Trennen der Anschlüsse das Anbaugerät auf eine sichere Position auf einer festen und ebenen Fläche absenken. Den Steuerhebel der Zusatzhydraulik in die neutrale Position stellen. Beim Trennen des Anbaugerätes stets die Hydraulikkupplungen trennen, bevor die Schnellkupplungsplatte entsperrt wird, um eine Beschädigung des Schlauchs und das Verschütten von Öl zu vermeiden.
-
Seite 17: Betrieb Des Anbaugeräts
17 (30) 6. Betrieb des Anbaugeräts Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 18: Prüfungen Vor Der Bedienung
18 (30) 6.1 Prüfungen vor der Bedienung Stellen Sie sicher, dass sich die Bürste frei drehen kann und dass sich keine Schnur oder andere Fremdkörper um sie gewickelt haben. Verwenden Sie das Gerät nur, wenn alle Bolzen verriegelt und gesichert sind. ... -
Seite 19: Verwendung
19 (30) 6.2 Verwendung Vor dem Starten der Wildkrautbürste: Stellen Sie die Wildkrautbürste auf die Betriebsposition ein. Verriegeln Sie den Bürstenarm auf beiden Seiten des Laders wie in der nebenstehenden Abbildung dargestellt. Hinsichtlich der Einstellungen konsultieren Sie bitte auch die nachfolgenden Kapitel. Betrieb der Bürste: Wildkrautbürste dreht... -
Seite 20: Verwendung Des Niveauausgleichs
20 (30) Das Stützrad sollte für gewöhnlich in die untere Betriebsposition gestellt werden, um eine einfachere Steuerung des Anbaugeräts zu ermöglichen. In manchen Fällen könnte es jedoch einfacher sein, die Bürste zu bedienen, wenn sich das Stützrad in der oberen Position befindet. Der Wildkrautbürste kann in Abhängigkeit des Betriebszustandes während des Vorwärts- oder ... - Seite 21 21 (30) Seitliche Neigung: Stellen Sie die seitliche Neigung so ein, dass die Außenkante der Bürste einen Winkel aufweist unteren nebenstehenden Abbildung dargestellt. Die Einstellung erfolgt, indem die obere Verbindung von der Mitte aus gedreht wird. Vorwärtsneigung: Halten sie die Bürste während des Betriebs leicht nach vorne geneigt, indem Sie den Hubarm des Laders betätigen.
-
Seite 22: Ausrichtung
22 (30) 6.3.2 Ausrichtung Der Bürstenarm kann auf beiden Seiten verriegelt werden, um eine einfachere Verwendung in unterschiedlichen Betriebsbereichen zu ermöglichen. Verriegeln Sie den Arm beim Transport in der mittleren Position und das Stützrad in seiner oberen Position. Linke Seite Rechte Seite 6.3.3 Seitliche Reichweite... -
Seite 23: Stützrad
23 (30) 6.3.4 Stützrad Stützrad kann, nebenstehenden Abbildung dargestellt, entweder in der Transport- oder in der Betriebsstellung arretiert werden. korrekte Betriebsposition erreicht, wenn das Rad den Boden leicht berührt. Zum Transport wird das Stützrad angehoben. Achten Sie darauf, das Stützrad nach Erreichen gewünschten Position... -
Seite 24: Einlagerung
24 (30) 6.5 Einlagerung Trennen und lagern Sie das Anbaugerät auf ebenem Boden. Die beste Methode, das Anbaugerät zu lagern, ist ein Ort, der vor direkter Sonneneinstrahlung, Regen und extremen Temperaturen geschützt ist. Vermeiden Sie, dass das Anbaugerät direkt auf dem Boden aufliegt. Stellen Sie ihn z. B. auf Holzblöcke oder eine Palette. -
Seite 25: Wartung Und Service
Wasser und Seife. Hydraulikflüssigkeit ist auch umweltschädlich, weshalb Lecks vermieden werden müssen. Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. Gefahr durch... -
Seite 26: Reinigung Des Anbaugeräts
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich... -
Seite 27: Garantiebestimmungen
27 (30) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird. - Seite 28 Mallit / Modeller / Models / Modelle Avant Hydraulitoiminen rikkaruohoharja; Avant-kuormaajan työlaite Hydraulisk ogräsborste; arbetsredskap för Avant lastare A36594 Hydraulic weed brush; attachment for Avant loaders Wildkrautbürste; Anbaugerät für Avant-Lader 30.12.2019 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör /...
