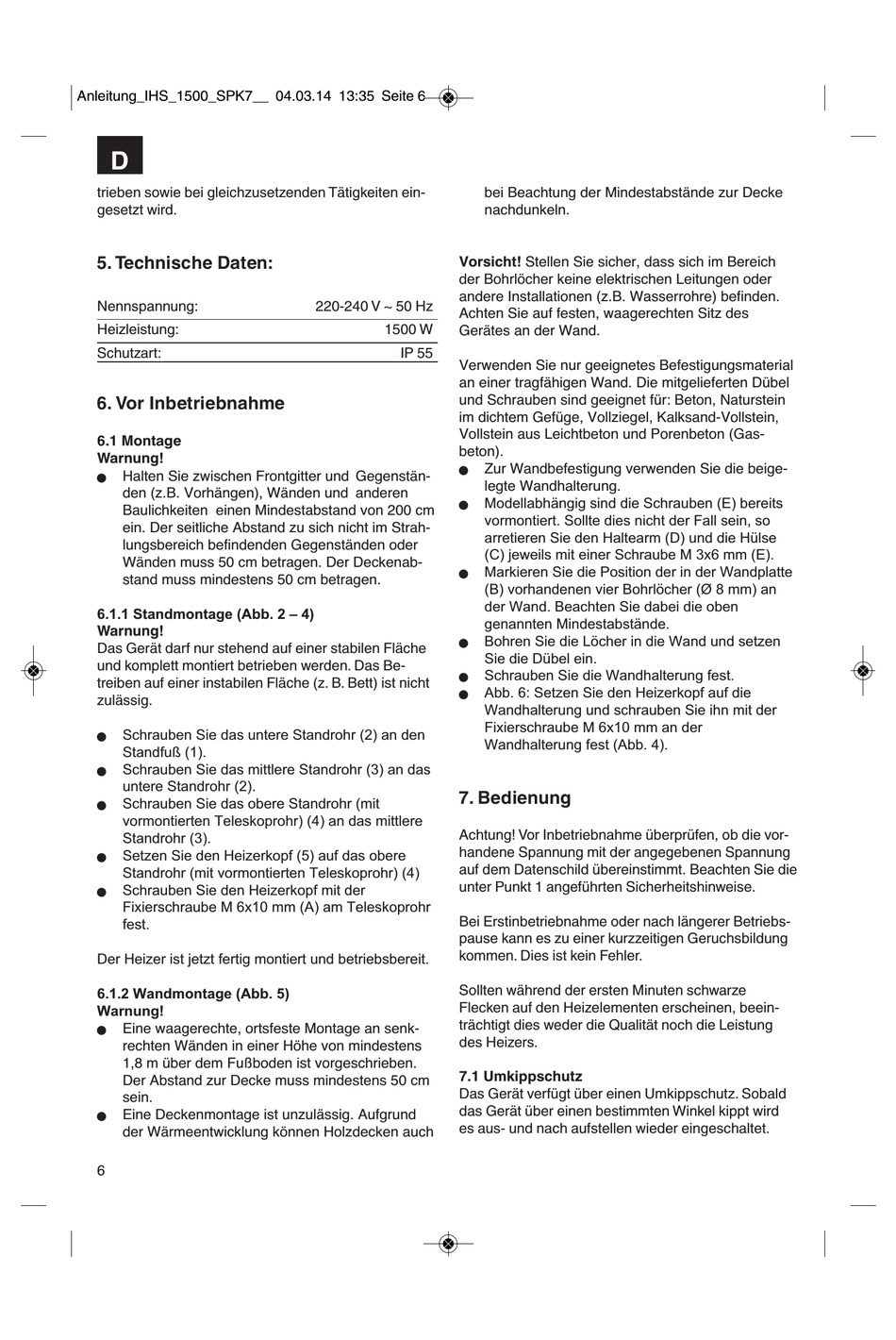

D
trieben sowie bei gleichzusetzenden Tätigkeiten ein-
gesetzt wird.

5. Technische Daten:

Nennspannung:
Heizleistung:
Schutzart:
6. Vor Inbetriebnahme
6.1 Montage
Warnung!
Halten Sie zwischen Frontgitter und Gegenstän-
n
den (z.B. Vorhängen), Wänden und anderen
Baulichkeiten einen Mindestabstand von 200 cm
ein. Der seitliche Abstand zu sich nicht im Strah-
lungsbereich befindenden Gegenständen oder
Wänden muss 50 cm betragen. Der Deckenab-
stand muss mindestens 50 cm betragen.
6.1.1 Standmontage (Abb. 2 – 4)
Warnung!
Das Gerät darf nur stehend auf einer stabilen Fläche
und komplett montiert betrieben werden. Das Be-
treiben auf einer instabilen Fläche (z. B. Bett) ist nicht
zulässig.
Schrauben Sie das untere Standrohr (2) an den
n
Standfuß (1).
Schrauben Sie das mittlere Standrohr (3) an das
n
untere Standrohr (2).
Schrauben Sie das obere Standrohr (mit
n
vormontierten Teleskoprohr) (4) an das mittlere
Standrohr (3).
Setzen Sie den Heizerkopf (5) auf das obere
n
Standrohr (mit vormontierten Teleskoprohr) (4)
Schrauben Sie den Heizerkopf mit der
n
Fixierschraube M 6x10 mm (A) am Teleskoprohr
fest.
Der Heizer ist jetzt fertig montiert und betriebsbereit.
6.1.2 Wandmontage (Abb. 5)
Warnung!
Eine waagerechte, ortsfeste Montage an senk-
n
rechten Wänden in einer Höhe von mindestens
1,8 m über dem Fußboden ist vorgeschrieben.
Der Abstand zur Decke muss mindestens 50 cm
sein.
Eine Deckenmontage ist unzulässig. Aufgrund
n
der Wärmeentwicklung können Holzdecken auch
6
bei Beachtung der Mindestabstände zur Decke
nachdunkeln.
Vorsicht! Stellen Sie sicher, dass sich im Bereich
der Bohrlöcher keine elektrischen Leitungen oder
andere Installationen (z.B. Wasserrohre) befinden.
220-240 V ~ 50 Hz
Achten Sie auf festen, waagerechten Sitz des
1500 W
Gerätes an der Wand.
IP 55
Verwenden Sie nur geeignetes Befestigungsmaterial
an einer tragfähigen Wand. Die mitgelieferten Dübel
und Schrauben sind geeignet für: Beton, Naturstein
im dichtem Gefüge, Vollziegel, Kalksand-Vollstein,
Vollstein aus Leichtbeton und Porenbeton (Gas-
beton).
Zur Wandbefestigung verwenden Sie die beige-
n
legte Wandhalterung.
Modellabhängig sind die Schrauben (E) bereits
n
vormontiert. Sollte dies nicht der Fall sein, so
arretieren Sie den Haltearm (D) und die Hülse
(C) jeweils mit einer Schraube M 3x6 mm (E).
Markieren Sie die Position der in der Wandplatte
n
(B) vorhandenen vier Bohrlöcher (Ø 8 mm) an
der Wand. Beachten Sie dabei die oben
genannten Mindestabstände.
Bohren Sie die Löcher in die Wand und setzen
n
Sie die Dübel ein.
Schrauben Sie die Wandhalterung fest.
n
Abb. 6: Setzen Sie den Heizerkopf auf die
n
Wandhalterung und schrauben Sie ihn mit der
Fixierschraube M 6x10 mm an der
Wandhalterung fest (Abb. 4).

7. Bedienung

Achtung! Vor Inbetriebnahme überprüfen, ob die vor-
handene Spannung mit der angegebenen Spannung
auf dem Datenschild übereinstimmt. Beachten Sie die
unter Punkt 1 angeführten Sicherheitshinweise.
Bei Erstinbetriebnahme oder nach längerer Betriebs-
pause kann es zu einer kurzzeitigen Geruchsbildung
kommen. Dies ist kein Fehler.
Sollten während der ersten Minuten schwarze
Flecken auf den Heizelementen erscheinen, beein-
trächtigt dies weder die Qualität noch die Leistung
des Heizers.
7.1 Umkippschutz
Das Gerät verfügt über einen Umkippschutz. Sobald
das Gerät über einen bestimmten Winkel kippt wird
es aus- und nach aufstellen wieder eingeschaltet.
