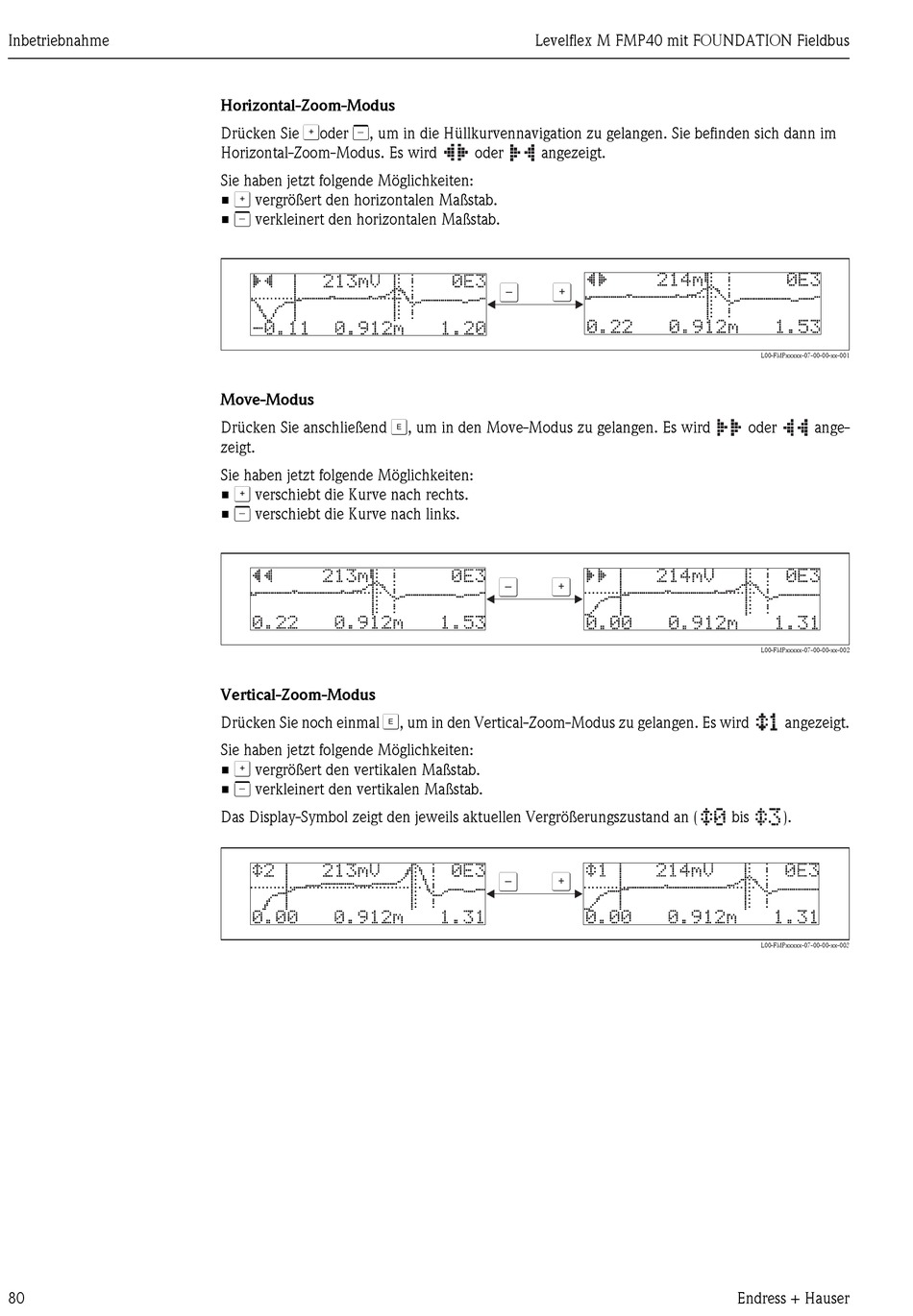

Endress+Hauser Levelflex M FMP40 Betriebsanleitung Seite 80

Inbetriebnahme
80
Horizontal-Zoom-Modus
O S
Drücken Sie oder , um in die Hüllkurvennavigation zu gelangen. Sie befinden sich dann im
Horizontal-Zoom-Modus. Es wird
Sie haben jetzt folgende Möglichkeiten:
O
• vergrößert den horizontalen Maßstab.
S
• verkleinert den horizontalen Maßstab.
Move-Modus
F
Drücken Sie anschließend
zeigt.
Sie haben jetzt folgende Möglichkeiten:
O
• verschiebt die Kurve nach rechts.
S
• verschiebt die Kurve nach links.
Vertical-Zoom-Modus
F
Drücken Sie noch einmal
Sie haben jetzt folgende Möglichkeiten:
O
• vergrößert den vertikalen Maßstab.
S
• verkleinert den vertikalen Maßstab.
Das Display-Symbol zeigt den jeweils aktuellen Vergrößerungszustand an (
Levelflex M FMP40 mit FOUNDATION Fieldbus
oder angezeigt.
S O
, um in den Move-Modus zu gelangen. Es wird
S O
, um in den Vertical-Zoom-Modus zu gelangen. Es wird
S O
L00-FMPxxxxx-07-00-00-xx-001
oder ange-
L00-FMPxxxxx-07-00-00-xx-002
angezeigt.
bis ).
L00-FMPxxxxx-07-00-00-xx-003
