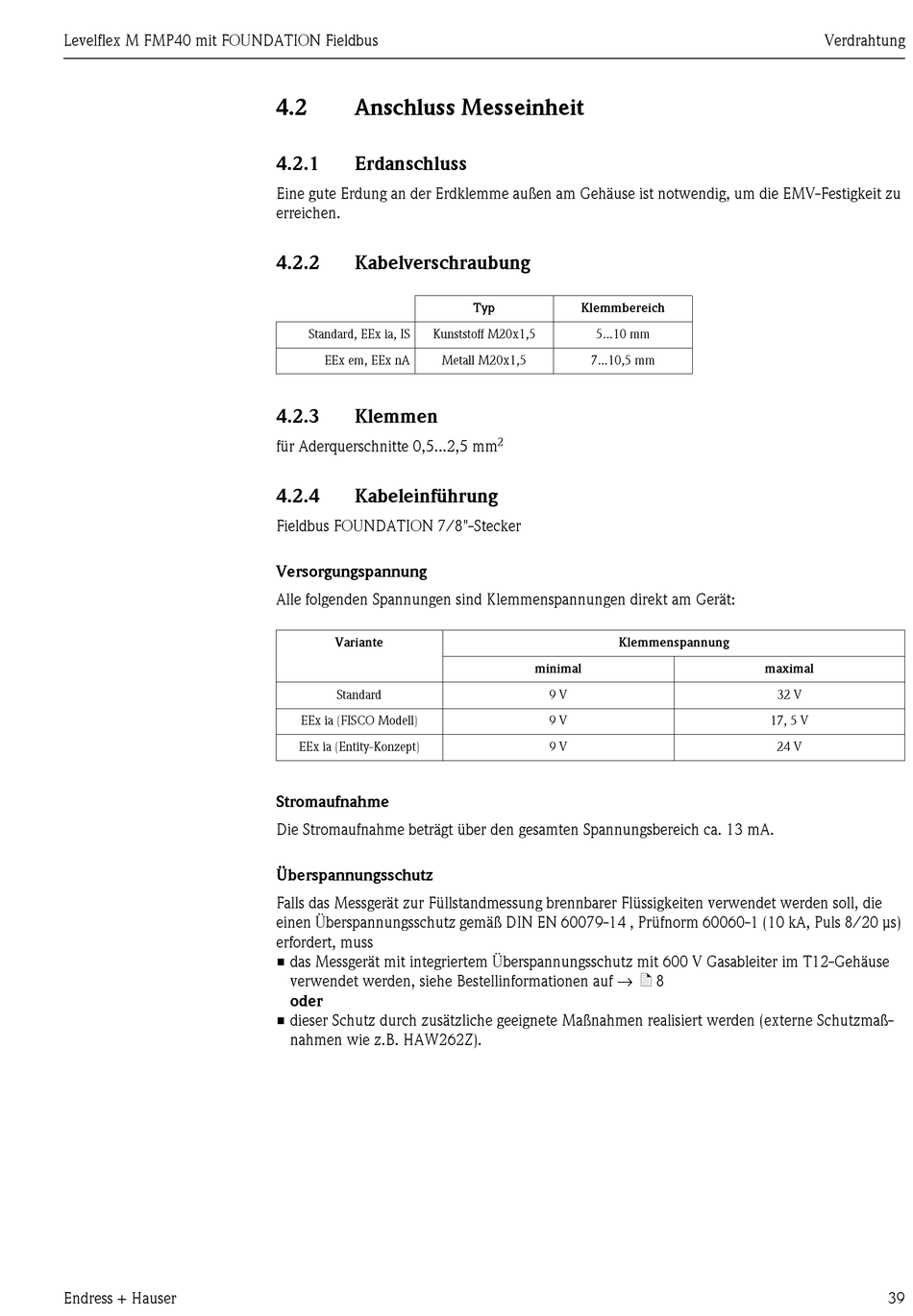

Levelflex M FMP40 mit FOUNDATION Fieldbus
Endress + Hauser
4.2

Anschluss Messeinheit

4.2.1 Erdanschluss
Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit zu
erreichen.
4.2.2 Kabelverschraubung
Standard, EEx ia, IS Kunststoff M20x1,5
EEx em, EEx nA Metall M20x1,5
4.2.3 Klemmen
für Aderquerschnitte 0,5...2,5 mm
4.2.4 Kabeleinführung
Fieldbus FOUNDATION 7/8"-Stecker
Versorgungspannung
Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät:
Variante
Standard
EEx ia (FISCO Modell)
EEx ia (Entity-Konzept)
Stromaufnahme
Die Stromaufnahme beträgt über den gesamten Spannungsbereich ca. 13 mA.
Überspannungsschutz
Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die
einen Überspannungsschutz gemäß DIN EN 60079-14 , Prüfnorm 60060-1 (10 kA, Puls 8/20 µs)
erfordert, muss
• das Messgerät mit integriertem Überspannungsschutz mit 600 V Gasableiter im T12-Gehäuse
verwendet werden, siehe Bestellinformationen auf → ä 8
oder
• dieser Schutz durch zusätzliche geeignete Maßnahmen realisiert werden (externe Schutzmaß-
nahmen wie z.B. HAW262Z).
Typ Klemmbereich
5...10 mm
7...10,5 mm
2
Klemmenspannung
minimal
9 V
9 V
9 V
Verdrahtung
maximal
32 V
17, 5 V
24 V
39
