Montage
Ausprägung "2":
Distanzstück
Referenzpunkt
der Messung
Seilsonde
Ø 22 (bei 4 mm Seil)
Ø 30 (bei 6 mm Seil)
16

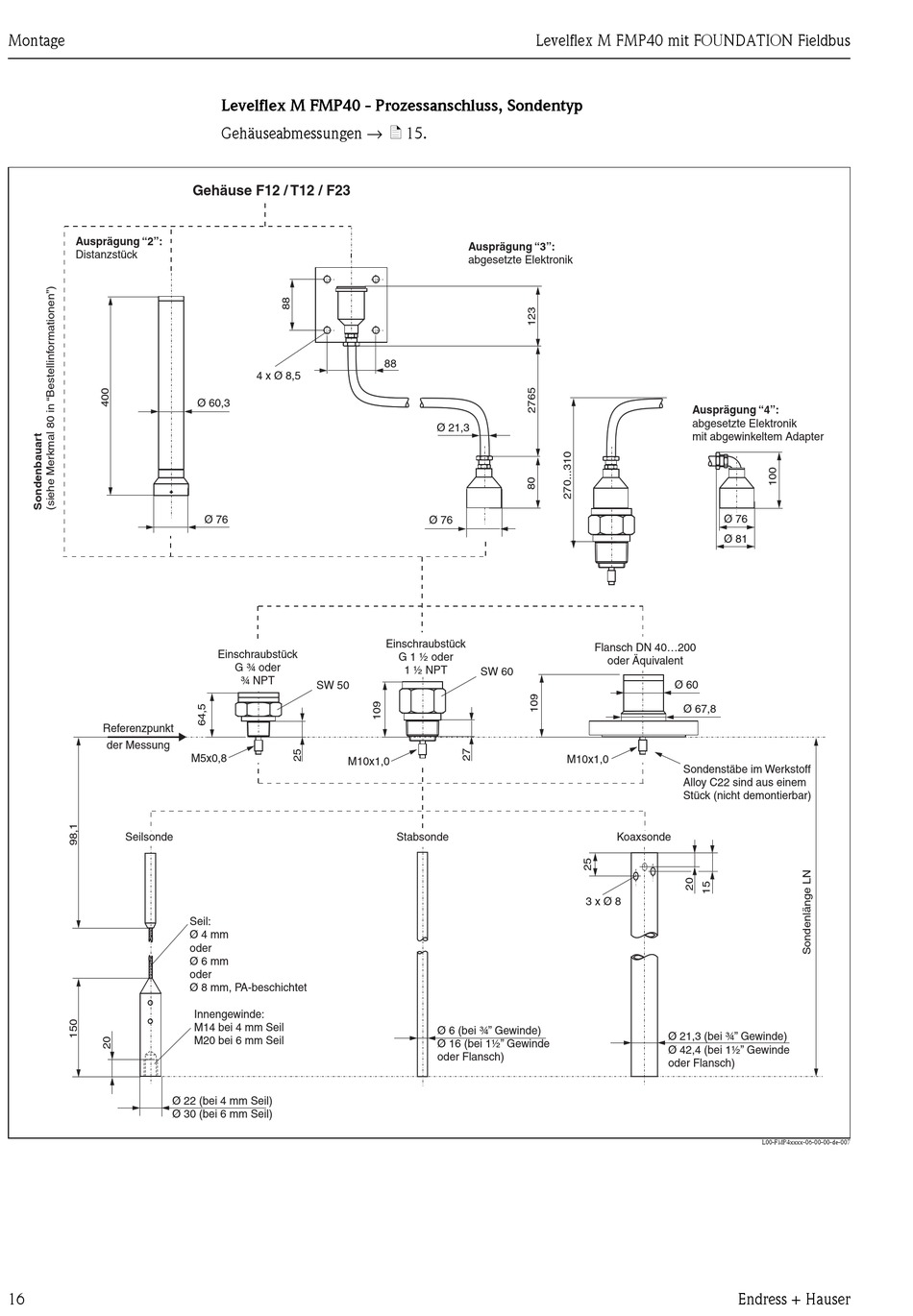

Levelflex M FMP40 - Prozessanschluss, Sondentyp
Gehäuseabmessungen → ä 15.
Gehäuse F12 / T12 / F23
4 x Ø 8,5
Ø 60,3
Ø 76
Einschraubstück
G ¾ oder
¾ NPT
SW 50
M5x0,8
M10x1,0
Seil:
Ø 4 mm
oder
Ø 6 mm
oder
Ø 8 mm, PA-beschichtet
Innengewinde:
M14 bei 4 mm Seil
M20 bei 6 mm Seil
Levelflex M FMP40 mit FOUNDATION Fieldbus
Ausprägung "3":
abgesetzte Elektronik
88
Ø 21,3
Ø 76
Einschraubstück
G 1 ½ oder
1 ½ NPT
SW 60
Stabsonde
Ø 6 (bei ¾" Gewinde)
Ø 16 (bei 1½" Gewinde
oder Flansch)
Ausprägung "4":
abgesetzte Elektronik
mit abgewinkeltem Adapter
Ø 76
Ø 81
Flansch DN 40...200
oder Äquivalent
Ø 60
Ø 67,8
M10x1,0
Sondenstäbe im Werkstoff
Alloy C22 sind aus einem
Stück (nicht demontierbar)
Koaxsonde
3 x Ø 8
Ø 21,3 (bei ¾" Gewinde)
Ø 42,4 (bei 1½" Gewinde
oder Flansch)
Endress + Hauser
L00-FMP4xxxx-06-00-00-de-007
