Verdrahtung

"
Achtung!
Beim Einsatz des Messsystems im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XA's) einzuhalten.
Die spezifizierte Kabelverschraubung muß benutzt werden.
-
-
36

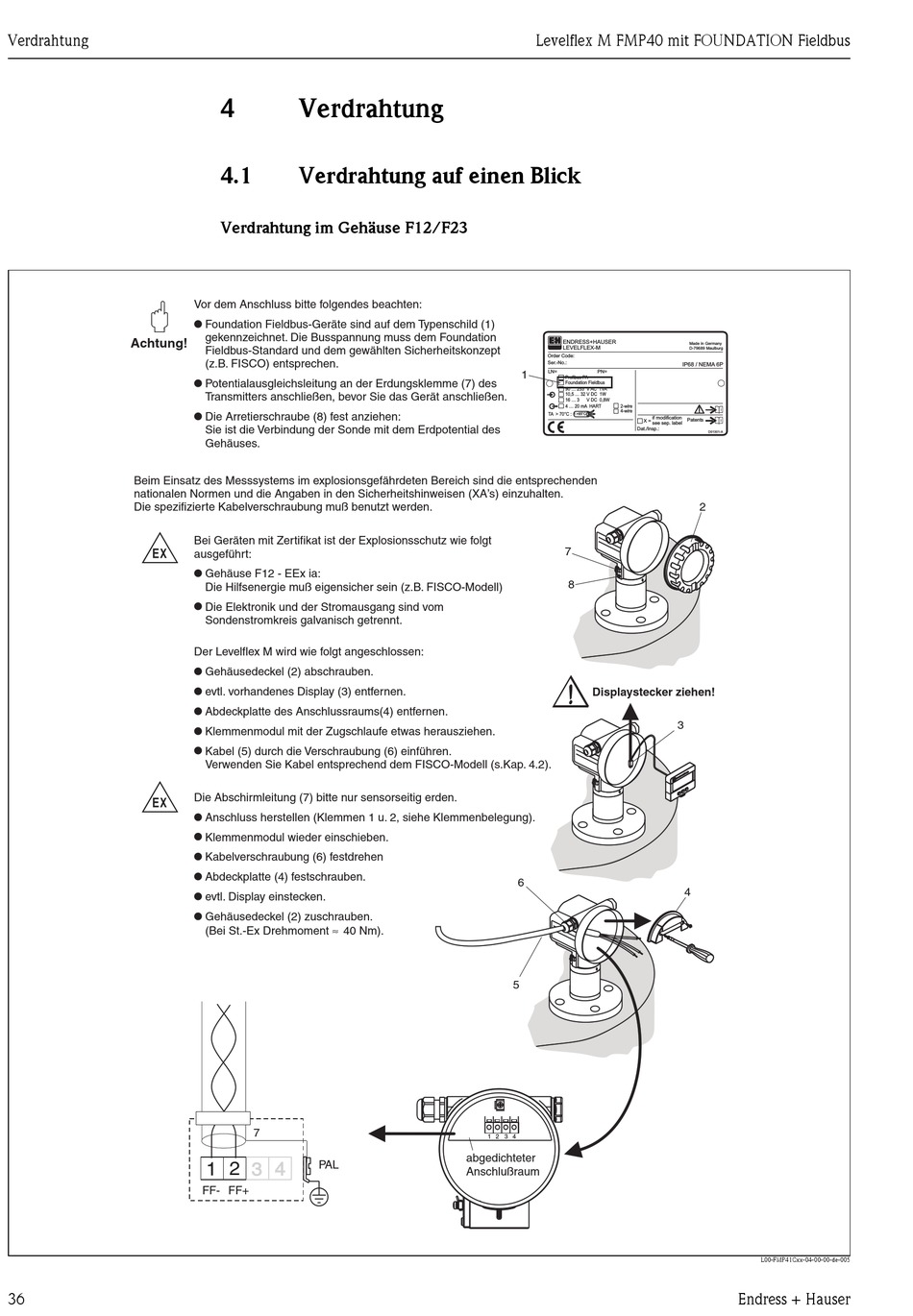

4 Verdrahtung
4.1

Verdrahtung auf einen Blick

Verdrahtung im Gehäuse F12/F23
Vor dem Anschluss bitte folgendes beachten:
l
Foundation Fieldbus-Geräte sind auf dem Typenschild (1)
gekennzeichnet. Die Busspannung muss dem Foundation
Fieldbus-Standard und dem gewählten Sicherheitskonzept
(z.B. FISCO) entsprechen.
l
Potentialausgleichsleitung an der Erdungsklemme
Transmitters anschließen, bevor Sie das Gerät anschließen.
l
Die Arretierschraube (8) fest anziehen:
Sie ist die Verbindung der Sonde
Gehäuses.
Bei Geräten mit Zertifikat ist der Explosionsschutz wie folgt
ausgeführt:
l
Gehäuse F12 - EEx ia:
Die Hilfsenergie muß eigensicher sein (z.B. FISCO-Modell)
l
Die Elektronik und der Stromausgang sind vom
Sondenstromkreis galvanisch getrennt.
Der Levelflex M wird wie folgt angeschlossen:
l
Gehäusedeckel (2) abschrauben.
l
evtl. vorhandenes Display (3) entfernen.
l
Abdeckplatte des Anschlussraums(4) entfernen.
l
Klemmenmodul mit der Zugschlaufe etwas herausziehen.
l
Kabel (5) durch die Verschraubung (6) einführen.
Verwenden Sie Kabel entsprechend dem FISCO-Modell (s.Kap. 4.2).
Die Abschirmleitung (7) bitte nur sensorseitig erden.
l
Anschluss herstellen (Klemmen 1 u. 2, siehe Klemmenbelegung).
l
Klemmenmodul wieder einschieben.
l
Kabelverschraubung (6) festdrehen
l
Abdeckplatte (4) festschrauben.
l
evtl. Display einstecken.
l
Gehäusedeckel (2) zuschrauben.
≈
(Bei St.-Ex Drehmoment 40 Nm).
7
PAL
1 2 3 4
FF- FF+
Levelflex M FMP40 mit FOUNDATION Fieldbus
1
(7) des
mit dem Erdpotential des
6
5
1 2 3 4
abgedichteter
Anschlußraum
ENDRESS+HAUSER
Made in Germany
LEVELFLEX-M
D-79689 Maulburg
Order Code:
Ser.-No.:
IP68 / NEMA 6P
LN= PN=
Profibus PA
Foundation Fieldbus
90 ... 253 V AC 1VA
10,5 ... 32 V DC 1W
16 ... 3 V DC 0,8W
4 ... 20 mA HART 2-wire
4-wire
TA > 70°C :
t >85°C
if modification
Patents
X =
see sep. label
Dat./Insp.:
D01301-A
2
7
8
#
#
Displaystecker ziehen!
3
R
S E S E R
AU AU
S +H S +H
E S E S
D R D R
E N E N
4
L00-FMP41Cxx-04-00-00-de-005
