Einführung

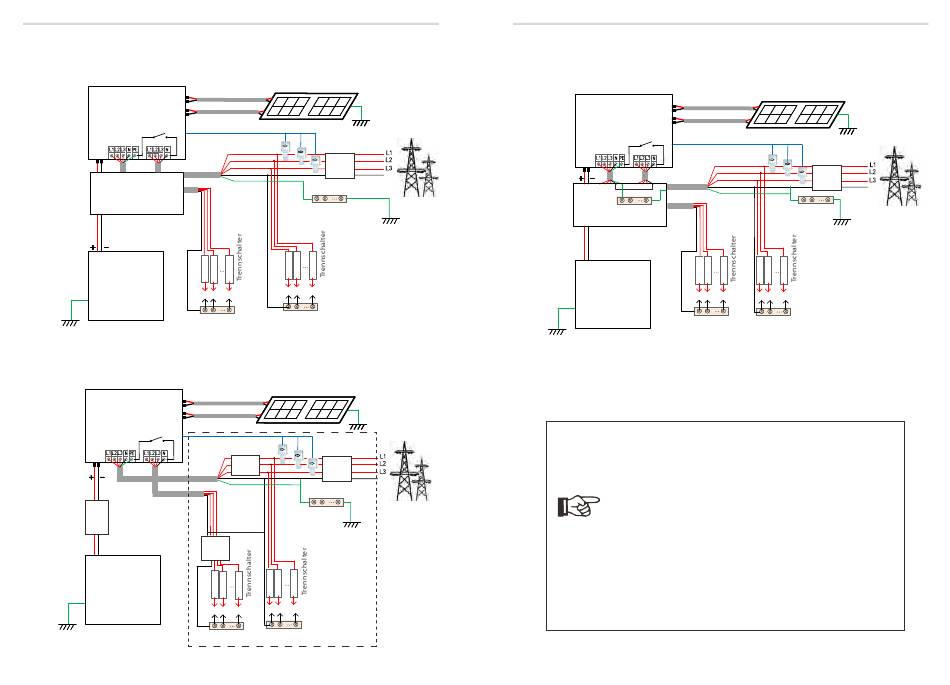

Diagramm B: N-Leitung und PE-Leitung getrennt verdrahtet,
Wechselrichter der Serie M; (für die meisten Länder)
PV 1
PV 2
X3-Hybrid G4
CT
BAT Netz EPS (netzunabhängig)
X3-Matebox
Batterie
EPS-Lasten (netzunabhängig)
N-BAR für EPS-Lasten
(netzunabhängig)
Diagramm C: N-Leitung und PE-Leitung zusammen,
Wechselrichter aus der D-Serie; (gilt für Australien)
PV 1
PV 2
X3-Hybrid G4
CT
EPS (netzunabhängig)
BAT Netz
Trennschalter
Batterie
EPS-Lasten (netzunabhängig)
N-BAR für EPS-Lasten
(netzunabhängig)
12
Hauptschalter/RCD
N
Netz
E-BAR
Lasten
N-BAR für Lasten
Breaker Hauptschalter/RCD
CT 1
CT 2
CT 3
N
Netz
E-BAR
N
RCD
Verteilerkasten
Lasten
N-BAR für Lasten
Diagram D: N line and PE line together, M series inverter;
( Applicable to Australia)
PV 1
PV 2
X3-Hybrid G4
CT
BAT Netz EPS
(netzunabhängig)
N
E-BAR
X3-Matebox
Batterie
EPS-Lasten (netzunabhängig)
N-BAR für EPS-Lasten
(netzunabhängig)
Hinweis!
Der in der Abbildung gezeigte RCD stellt eine Fehlerstrom-
Schutzeinrichtung mit Trennschalterfunktion dar.
• Bei plötzlichen Stromausfällen verbindet der Wechselrichter
die N-Leitung der (netzunabhängigen) EPS-Last über ein
Relais mit der Erde, wodurch ein festes Nullpotenzial für die
(netzunabhängige) EPS-Last entsteht und die Sicherheit der
Stromnutzung durch die Benutzer gewährleistet wird.
• Bitte kontrollieren Sie die Wechselrichterlast und stellen Sie
sicher, dass der „Ausgangswert" innerhalb des
(netzunabhängigen) EPS-Modus liegt, da der Wechselrichter
sonst stoppt und einen „Überlastfehler" meldet.
• Bitte klären Sie mit dem Netzbetreiber, ob es spezielle
Regelungen für den Netzanschluss gibt.
Einführung
Hauptschalter/RCD
CT 1
CT 2
CT 3
N
E-BAR
Netz
Lasten
N-BAR für Lasten
