Sicherheit
Warnung!
Hoher Leckstrom!
Erdungsverbindung vor Anschluss der Versorgung
unbedingt erforderlich.
• Ein fehlerhafter Erdungsanschluss kann zu Geräteausfällen,
Verletzungen von Personen und Tod sowie zu elektromagnetischen
Störungen führen.
• Achten Sie auf die korrekte Erdung nach IEC62109 und den
Leiterdurchmesser nach STANDARD-Spezi kation.
• Schließen Sie das Erdungsende des Geräts nicht in Reihe an, um eine
Mehrpunkterdung zu vermeiden.
• Elektrische Geräte müssen gemäß den Verdrahtungsregeln des
jeweiligen Landes installiert werden.
Für Vereinigtes Königreich
• Die Installation, die das Gerät mit den Versorgungsklemmen
verbindet, muss den Anforderungen von BS 7671 entsprechen.
• Die elektrische Installation der PV-Anlage muss den Anforderungen
von BS 7671 und IEC 60364-7-712 entsprechen.
• Bei sämtlichen Schutzeinrichtungen sind Änderungen verboten.
• Der Anwender muss sicherstellen, dass die Geräte so installiert,
ausgelegt und betrieben werden, dass sie jederzeit die Anforderungen
von ESQCR22(1)(a) erfüllen.
Ø Sicherheitshinweise zur Batterie
Der Wechselrichter der SolaX X3-Hybrid G4-Serie sollte mit einer
Hochspannungsbatterie gekoppelt werden. Die spezifischen Parameter
wie Batterietyp, Nennspannung und Nennkapazität usw. finden Sie in
Abschnitt 3.3.
Details entnehmen Sie bitte der passenden Batteriespezifikation.
08

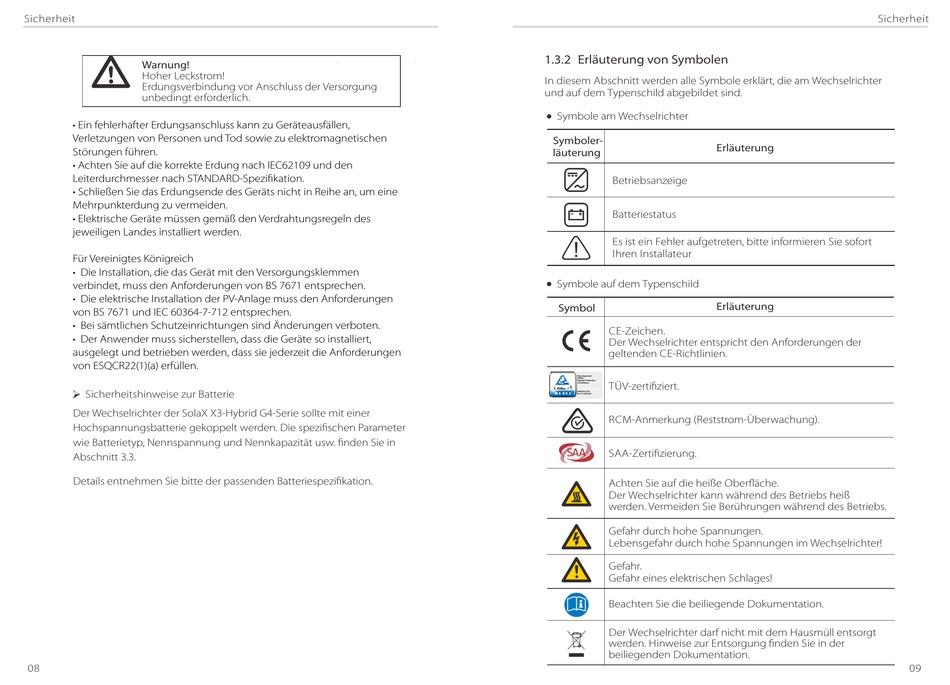

1.3.2 Erläuterung von Symbolen
In diesem Abschnitt werden alle Symbole erklärt, die am Wechselrichter
und auf dem Typenschild abgebildet sind.
Symbole am Wechselrichter
Symboler-
Erläuterung
läuterung
Betriebsanzeige
Batteriestatus
Es ist ein Fehler aufgetreten, bitte informieren Sie sofort
Ihren Installateur
Symbole auf dem Typenschild
Erläuterung
Symbol
CE-Zeichen.
Der Wechselrichter entspricht den Anforderungen der
geltenden CE-Richtlinien.
Type Approved
Safety
Regular Production
TÜV-zerti ziert.
Sur veillance
www.tuv.com
ID 1111227431
RCM-Anmerkung (Reststrom-Überwachung).
SAA-Zerti zierung.
Achten Sie auf die heiße Ober äche.
Der Wechselrichter kann während des Betriebs heiß
werden. Vermeiden Sie Berührungen während des Betriebs.
Gefahr durch hohe Spannungen.
Lebensgefahr durch hohe Spannungen im Wechselrichter!
Gefahr.
Gefahr eines elektrischen Schlages!
Beachten Sie die beiliegende Dokumentation.
Der Wechselrichter darf nicht mit dem Hausmüll entsorgt
werden. Hinweise zur Entsorgung nden Sie in der
beiliegenden Dokumentation.
Sicherheit
09
