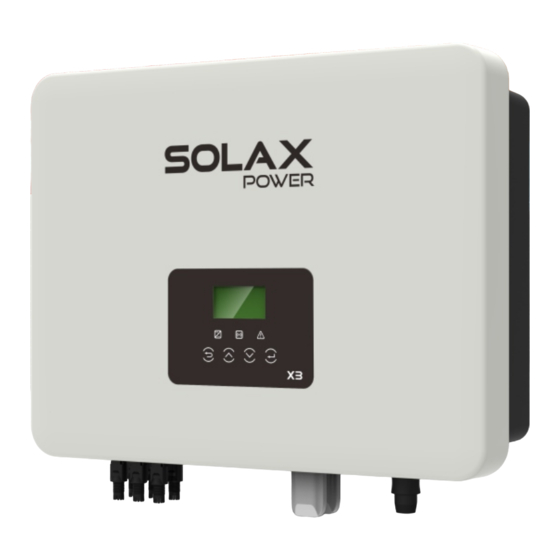

SolaX Power X3 Serie Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für X3 Serie:
- Schnellinstallationsanleitung (2 Seiten) ,
- Kurzmontageanleitung (3 Seiten) ,
- Kurzanleitung zur installation (2 Seiten)
Inhaltsverzeichnis
Werbung
X3 Serie
Benutzerhandbuch
8,0 kW - 15,0 kW
DE
Solax Power Network Technology(Zhe jiang) Co,. Ltd.
Copyright-Erklärung
Das Copyright für dieses Handbuch liegt bei SolaX Power Network Technology (Zhe jiang) Co., Ltd.
Unternehmen und Einzelpersonen dürfen sich den Inhalt des Handbuchs nicht zu eigen machen,
das Handbuch (einschließlich der Software usw.) weder teilweise noch vollständig kopieren oder in
einer beliebigen Form oder mit beliebigen Mitteln vervielfältigen oder verbreiten. Alle Rechte
vorbehalten. SolaX Power Network Technology (Zhe jiang) Co., Ltd. behält sich das Recht der
endgültigen Auslegung vor.
614.00336.01
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SolaX Power X3 Serie
Inhaltszusammenfassung für SolaX Power X3 Serie
- Seite 1 Solax Power Network Technology(Zhe jiang) Co,. Ltd. Copyright-Erklärung Das Copyright für dieses Handbuch liegt bei SolaX Power Network Technology (Zhe jiang) Co., Ltd. Unternehmen und Einzelpersonen dürfen sich den Inhalt des Handbuchs nicht zu eigen machen, das Handbuch (einschließlich der Software usw.) weder teilweise noch vollständig kopieren oder in einer beliebigen Form oder mit beliebigen Mitteln vervielfältigen oder verbreiten.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Hinweise zu diesem Handbuch 1.1 Gültigkeitsbereich 1.2 Zielgruppe 1.3 Verwendete Symbole 2 Sicherheit 2.1 Richtige Verwendung 2.2 Wichtige Sicherheitsanweisungen 2.3 Bedeutung der Symbole 2.4 EU-Richtlinien 3 Einführung 3.1 Grundlegende Funktionen 3.2 Anschlussklemmen des Wechselrichters 3.3 Abmessungen 4 Technische Daten 4.1 DC-Eingang 4.2 AC-Ausgang 4.3 Wirkungsgrad, Sicherheit und Schutz... -
Seite 3: Hinweise Zu Diesem Handbuch
1 Hinweise zu diesem Handbuch 7.1 Fehlerbehebung 7.2 Routinemäßige Wartung 1.1 Gültigkeitsbereich Dieses Handbuch ist Bestandteil der X3 Serie. Es beschreibt die Montage, Installation, Inbetriebnahme, Wartung und das Vorgehen bei Störungen des 8 Außerbetriebnahme Produkts. Lesen Sie es vor dem Betrieb aufmerksam durch. -
Seite 4: Sicherheit
2.1 Richtige Verwendung Signalleitung gemäß EN 61632-1. Die X3 Serie umfasst PV-Wechselrichter, die den Gleichstrom des PV-Generators in Alle DC-Kabel sind so kurz wie möglich zu verlegen; Plus- und Minuskabel der Strang- oder DC-Hauptversorgung sind zu bündeln, um die Bildung von Wechselstrom (AC) umwandeln und in das öffentliche Stromnetz einspeisen. -
Seite 5: Wichtige Sicherheitsanweisungen
Teile. Anweisungen zur Inanspruchnahme des Kundendienstes finden Sie in der Garantie. Der Versuch, den Vorsicht! Wechselrichter der X3 Serie selbst zu warten, kann zu einem Stromschlag Mögliche Gesundheitsschäden durch Auswirkungen von Strahlung! oder Brand führen und bewirkt den Verlust des Garantieanspruchs. -
Seite 6: Pe-Anschluss Und Ableitstrom
Sicherheit Sicherheit PE-Anschluss und Ableitstrom Symbole auf dem Wechselrichter Symbol Bedeutung • In alle Wechselrichter ist eine zertifizierte Fehlerstromschutzeinrichtung integriert, die im Fall einer Fehlfunktion des PV-Felds, der Kabel oder des Wechselrichters vor einem Bedienanzeige. Stromschlag oder Brand schützt. Die Zertifizierung (IEC 62109-2:2011) verlangt zwei Auslöseschwellwerte für die Fehlerstromschutzeinrichtung. -
Seite 7: Eu-Richtlinien
Niederspannungsrichtlinien behandelt, die die Sicherheitsanweisungen und zulässigen Bedingungen für die Anlage enthalten, die Sie bei der Installation, Wir freuen uns, dass Sie sich für einen SolaX-Wechselrichter der X3 Serie beim Betrieb und bei der Wartung der Einheit einhalten müssen. Eine entschieden haben. -
Seite 8: Abmessungen
Introduction Technische Daten 4. Technische Daten Pos. Beschreibung DC-Schalter (optional) 4.1 DC-Eingang Smart Plug (optional) USB zur Aktualisierung AC-Anschluss X3-8.0P-T-D X3-12.0P-T-D X3-15.0P-T-D X3-10.0P-T-D Modell Wasserdichter Steckverbinder X3-12.0P-T-N X3-15.0P-T-N X3-8.0P-T-N X3-10.0P-T-N Empfohlene max. DC-Leistung [W] Pocket WiFi/LAN/GPRS (jeweils optional) A:3200/B:6400 A:4000/B:8000 A:4800/B:9600 A:6000/B:12000 Max. -
Seite 9: Technical Data
Nettogewicht [kg] Bruttogewicht [kg] Installation Wandmontage Pos. Menge Beschreibung -25 bis +60 (Leistungsminderung bei 45) Betriebstemperaturbereich [℃] Wechselrichter der X3 Serie -25~+60 Lagertemperatur [℃] Halterung 0 % bis 100 %, Kondensation Relative Luftfeuchtigkeit bei Lagerung/Betrieb DC-Steckverbinder <2000 Höhe [m] AC-Steckverbinder/Innensechskantschlüssel... -
Seite 10: Vorsichtsmaßnahmen Für Die Installation
Installation Installation 5.3 Vorsichtsmaßnahmen für die Installation 5.4 Vorgehensweise für die Installation Wechselrichter der X3 Serie sind für die Installation im Freien vorgesehen (IP 65). Ø Vorbereitung Sicherstellen, dass der Installationsort die folgenden Voraussetzungen erfüllt: Für die Installation wird folgendes Werkzeuge benötigt. -
Seite 11: Anschluss Des Wechselrichters
Ø Anschluss des PV-Strangs 12AWG Wechselrichter der X3 Serie haben drei PV-Anschlüsse für die Reihenschaltung von drei PV-Modulsträngen. Wählen Sie hervorragend funktionierende PV-Module in zuverlässiger Qualität. Die Leerlaufspannung der in Reihe geschalteten PV-Felder c) Das abisolierte Leiterende in den Stiftkontakt einführen und sicherstellen, muss kleiner sein als die max. - Seite 12 AC-Steckverbinder wie unten gezeigt in drei Teile trennen. - Den mittleren Teil des Steckereinsatzes halten und das Endgehäuse Wechselrichter der X3 Serie sind für ein Dreiphasennetz konzipiert. Nennnetzspannung: drehen, um es zu lösen und vom Steckereinsatz abzunehmen. 230 V, Frequenz: 50/60 Hz. Andere technische Anforderungen müssen den - Die Kabelmutter (mit Gummieinsatz) vom Endgehäuse abnehmen.
- Seite 13 Installation Installation Auswahl der Sicherungen und Kabel Erdanschluss Ø Das Netzkabel (AC-Leitungskabel) ist mit einem Kurzschlussschutz und einem Erdungsschraube wie nachfolgend gezeigt mit einem Schraubendreher Thermoüberlastschutz zu versehen. anziehen. (Sechskantschlüssel Ø 4. Anzugsmoment: 1,5 ± 0,2 Nm) Das Eingangskabel immer mit einer Sicherung versehen. Sicherungen der Betriebsklasse gG (US:CC oder T) schützen das Eingangskabel bei Kurzschlüssen.
- Seite 14 Einzelheiten nden Sie in der Schnellinstallationsanleitung des b. Meter(optional) Dreiphasenstromzählers. Über diese Schnittstelle kann ein Zähler mit dem Wechselrichter der X3 Serie kommunizieren, was Ihnen folgende Möglichkeiten bietet: 1.Überwachung der im Tagesverlauf ins Netz eingespeisten und der aus dem DRM ermöglicht die Unterstützung mehrerer Demand Response Modi über die Netz bezogenen Energie Ausgabe von Steuersignalen (siehe unten).
- Seite 15 Installation Installation Aktualisierung 3) USB-Stick in den USB-Anschluss auf der Unterseite des Wechselrichters stecken. DC-Schalter einschalten oder PV-Steckverbinder anschließen. Im Der Benutzer kann das System des Wechselrichters mithilfe eines USB-Sticks aktualisieren. LCD-Display erscheint folgende Anzeige. Warnung! Sicherstellen, dass die Eingangsspannung höher ist als 140 V (gute USB-Stick Sonneneinstrahlung), damit während der Aktualisierung keine Update...
-
Seite 16: Bedienung Des Wechselrichters
Installation Bedienung 6. Bedienung 5.6 Bedienung des Wechselrichters Starten Sie den Wechselrichter nach der kompletten Durchführung der folgenden Schritte: a) Sicherstellen, dass der Wechselrichter sicher an der Wand befestigt ist. 6.1 Bedienfeld b) Sicherstellen, dass alle DC- und AC-Schutzschalter abgetrennt sind. c) Sicherstellen, dass das AC-Kabel ordnungsgemäß... -
Seite 17: Lcd-Funktion
Bedienung Bedienung 6.2 LCD-Funktion 6.3 Bedienung Menüstruktur ● LCD-Display Die primäre Benutzeroberfläche ist die Standardbenutzeroberfläche. Der Wechselrichter wird nach dem erfolgreichen Start der Anlage oder nach einem Grid Safety Zeitraum ohne Betrieb automatisch diese Benutzeroberfläche anzeigen. Folgende Informationen werden angezeigt (siehe unten). „Power” gibt die Status Solar Date Time... - Seite 18 Bedienung Bedienung Password Das Standardpasswort für den Endbenutzer lautet „0000“. Es ermöglicht dem Benutzer die Anzeige der aktuellen Einstellungen, aber kaum Änderungen ﹦﹦﹦﹦ Grid ﹦﹦﹦﹦ der Einstellungen. Wenn eine Änderung erforderlich wird, fragen Sie den 0.0 V Händler oder Hersteller nach dem Installateur-Passwort. Das Passwort wird 0.0A mit der Nach-oben-/Nach-unten-Taste eingegeben.
- Seite 19 Bedienung Bedienung b) Date time e) RF Control RF Control ist eine optionale Funktion, die einen definierten Verbraucher Mit dieser Oberfläche kann der Benutzer Datum und Uhrzeit der Anlage intelligent steuern kann, sodass er überschüssige Energie verbraucht, wenn einstellen. Die Ziffern für die Eingabe werden mit der Nach-oben-/Nach- die Einspeisung einen bestimmten Wert erreicht hat.
- Seite 20 Bedienung Bedienung 4-2. ﹦﹦﹦﹦ P(freq) ﹦﹦﹦﹦ Blindleistungssteuerung, Blindleistung Standardkennlinie cos φ = f(P) Wenn eine Neueinstellung Enable/Disable erforderlich wird, müssen Für VDE ARN 4105 soll sich Kennlinie cos φ = f(P) auf Kennlinie A beziehen. >Disable < Änderungen die Anforderungen Standardwerte der Einstellung wie in Kennlinie A gezeigt.
- Seite 21 Bedienung Bedienung o) Start guide j) Grid Protection Mit dieser Benutzeroberfläche kann der Benutzer die anfänglichen Einstellungen In der Regel muss der Netzschutz nicht vom Endbenutzer eingestellt werden. Alle Standardwerte werden gemäß den geltenden Sicherheitsregeln im Werk eingestellt. des Wechselrichters wiederholen. Wenn eine Neueinstellung erforderlich wird, müssen Änderungen die Anforderungen ﹦...
-
Seite 22: Error Log
Kundendienst. In diesem Abschnitt finden Sie Informationen und Verfahren zur Lösung Wenn Sie weitere Hilfe benötigen, wenden Sie sich an unseren potenzieller Probleme mit Wechselrichtern der X3 Serie. Außerdem erhalten Grid Freq Fault Kundendienst. Sie Tipps für die Identifizierung und Lösung der meisten Probleme, die mit -Netzfrequenz außerhalb des zulässigen Bereichs... -
Seite 23: Routinemäßige Wartung
Fehlerbehebung Fehlerbehebung ● Wenn auf dem Bedienfeld kein Fehlersignal angezeigt wird, führen Sie die Fehler des Wechselrichter-Überstromschutzes folgenden Schritte durch, um sicherzustellen, dass der aktuelle Zustand der Anlage -Einen Moment warten, um zu sehen, ob der Normalzustand Inv OCP Fault wiederhergestellt wird. -
Seite 24: Außerbetriebnahme
Außerbetriebnahme 8. Außerbetriebnahme 8.1 Demontage des Wechselrichters Wechselrichter vom DC-Eingang und AC-Ausgang trennen. 5 Minuten warten, bis keine Spannung mehr anliegt. Alle Kommunikations- und alle optionalen Anschlüsse abtrennen. Wechselrichter aus der Halterung nehmen. Falls erforderlich die Halterung abmontieren. 8.2 Verpackung Wenn möglich, den Wechselrichter in seiner Originalverpackung verpacken.
