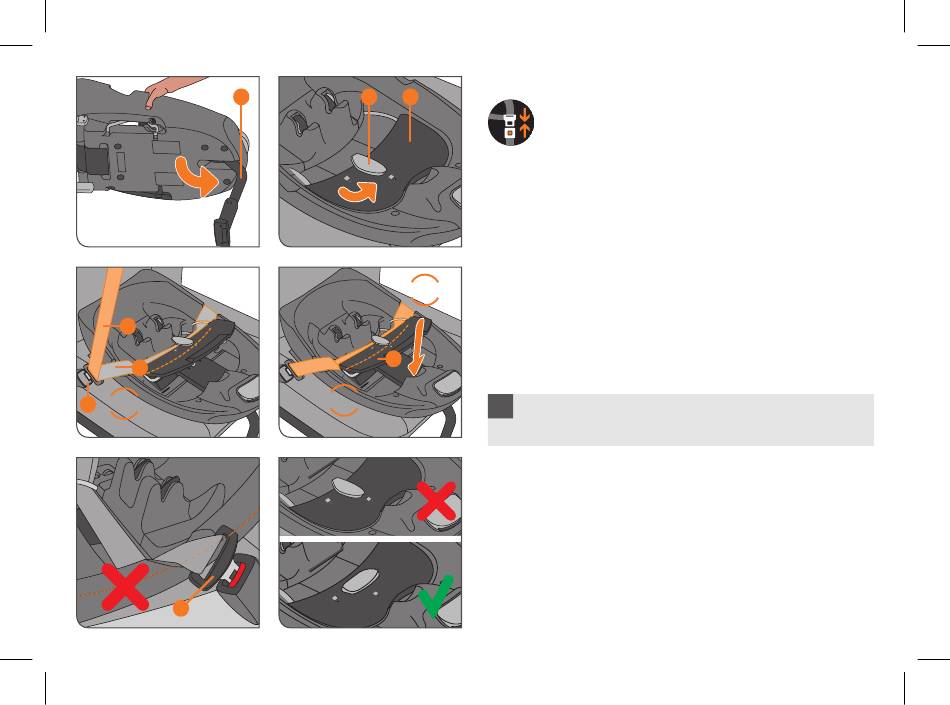

EINBAU DER BASE Q-FIX – 3-PUNKT-GURT
Hinweis! Stellen Sie keine Gegenstände in den Fußraum
vor der Base Q-fix.
• Klappen Sie den Stützfuß (u) aus.
• Positionieren Sie die Base Q-fix auf einem der zulässigen
Fahrzeugsitze, entsprechend der beigelegten Typenliste.
• Nun betätigen Sie den Verriegelungsmechanismus (v) der
Spannvorrichtung (w) durch eine 90° Drehbewegung gegen
den Uhrzeigersinn und öffnen diese bis zur Rastposition.
• Legen Sie den Beckengurt (k) unter der Spannvorrichtung
(w) ein und rasten Sie die Schlosszunge in das Fahrzeug-
Gurtschloss (q) ein.
• Nun ziehen Sie leicht am Diagonalgurt (l), bis der Beckengurt
(k) nicht mehr lose durchhängt.
Hinweis! Ein zu straff gespannter Beckengurt (k) erschwert den
ordnungsgemäßen Einbau.
• Führen Sie danach den Diagonalgurt (l) parallel über den
Beckengurt (k) und unter der Spannvorrichtung (w) zurück.
!
Warnung! Achten Sie darauf, dass der Gurtumlenkpunkt an
der Schlosszunge (F) nicht über den Rand der Base Q-fix
hinausragt.
Hinweis! Der Diagonalgurt (l) muss über dem Beckengurt (k)
verlaufen und beide dürfen nicht verdreht sein.
• Drücken Sie die Spannvorrichtung (w) nach unten, bis diese
ordnungsgemäß und mit einem hörbaren KLICK verriegelt.
Achten Sie darauf, dass die Verriegelungstaste (v) auf das
richtige Schlosssymbol zeigt.
• Rütteln Sie an der Base Q-fix um den festen Einbau zu
überprüfen.
Hinweis! Kontrollieren Sie in regelmäßigen Abständen den
festen Einbau der Base Q-fix. Falls notwendig spannen Sie den
Fahrzeuggurt wieder nach, denn dieser kann sich während seiner
Benutzungsdauer etwas lockern.
