Elektrischer Anschluss

7 Elektrischer Anschluss
7.1

Anschlussbedingungen

7.1.1

Klemmenbelegung

PROFIBUS PA / FOUNDATION Fieldbus
5
4
1
1

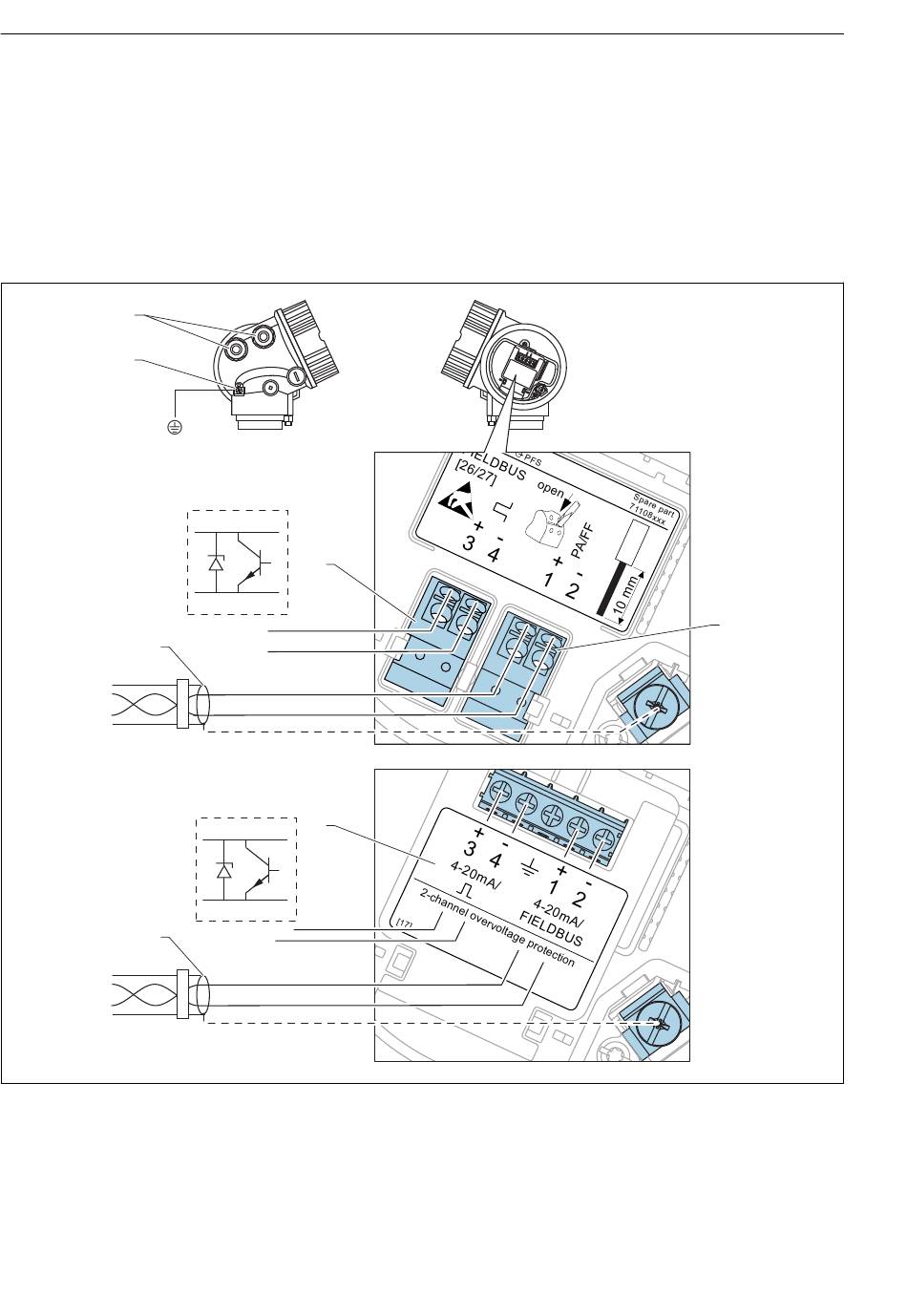

 5 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Kabelschirm: Kabelspezifikation beachten
2 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4
3 Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2
18
3+
2
4-
6
3+
4-
A
B
Levelflex FMP53 PROFIBUS PA
3
Endress+Hauser
A0011341
