Montage
6.2.4

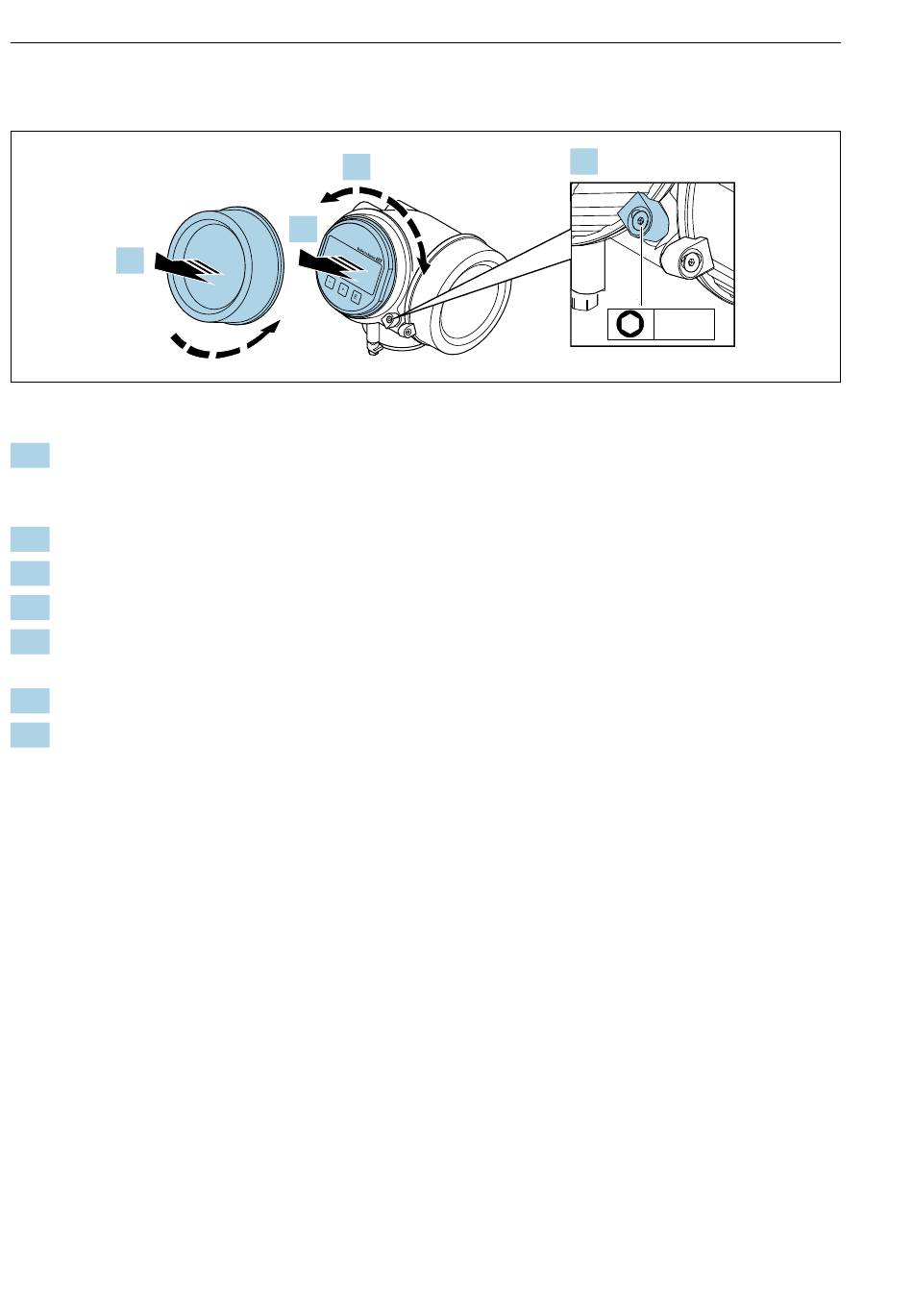

Anzeigemodul drehen

2.
1. Falls vorhanden: Schraube der Sicherungskralle des Elektronikraumdeckels mit Innen-
sechskantschlüssel lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn
schwenken.
2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3. Anzeigemodul mit leichter Drehbewegung herausziehen.
4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45° in jede Richtung.
5. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen
und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet.
6. Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.
7. Sicherungskralle mit Innensechskantschlüssel anziehen (Drehmoment: 2,5 Nm).
16
4.
3.
Levelflex FMP53 PROFIBUS PA
1.
1
3 mm
Endress+Hauser
A0032238
