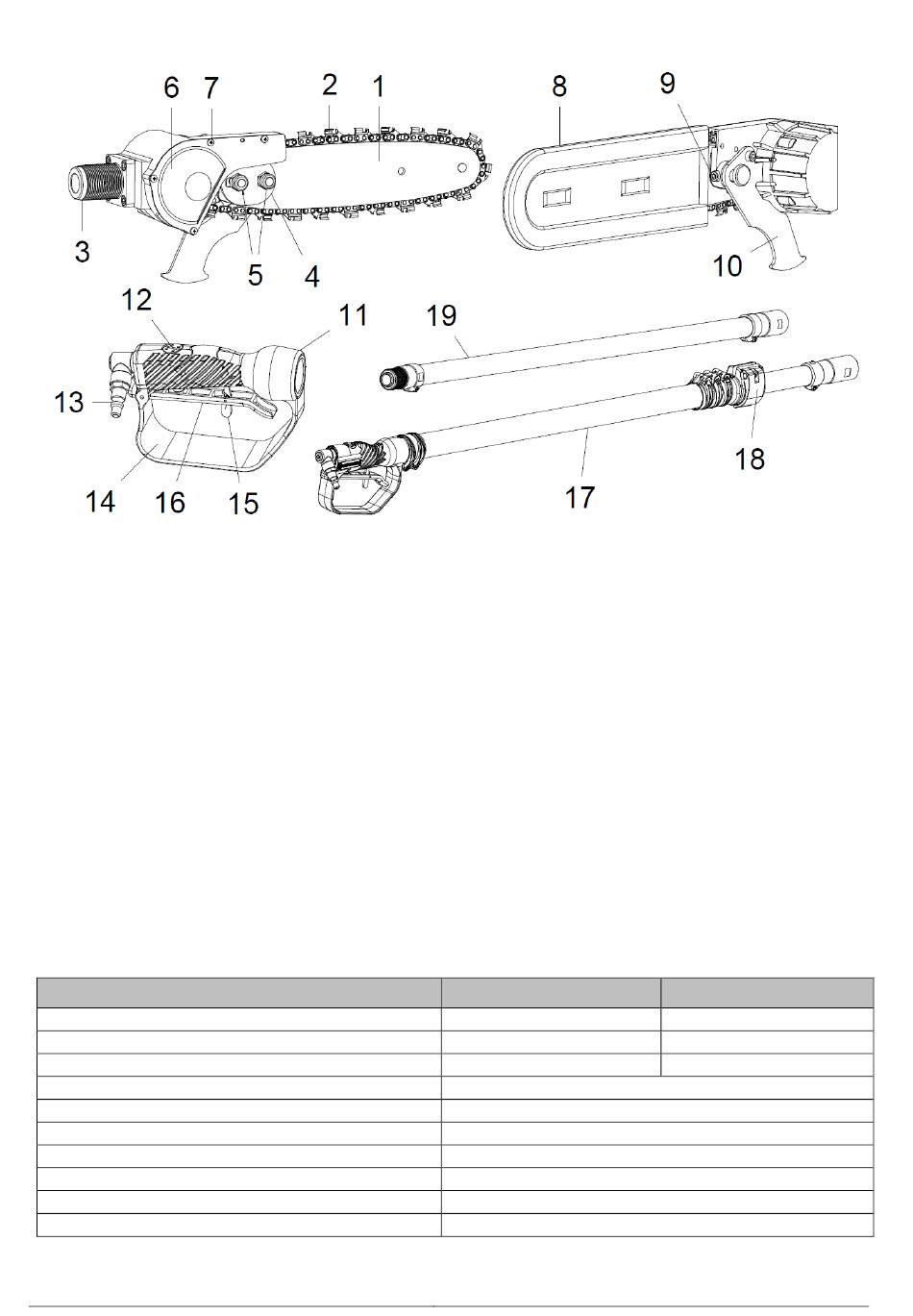

Description des composants principaux

1. Barre de taille
Elle supporte et guide la chaîne.
2. Chaîne
Elle taille les branches, les troncs, etc.
3. Raccord pour perche
Il permet le raccordement entre l'outil et la perche.
4. Rondelle d'arrêt de barre
Elle fixe la barre de la chaîne.
5. Écrou de blocage
Il bloque la barre.
6. Carter avant
Il couvre le pignon et fixe la barre de la chaîne.
7. Vis de fixation
Elles fixent le carter avant.
8. Cache-barre
C'est l'étui de protection contre le contact avec la
chaîne.
9. Vis de réglage
Elle règle la tension de la chaîne.
10. Crochet pour la fauche
Il fauche les branches coupées.
3.4 Données techniques
Type de tronçonneuse à chaîne
Poids de la tronçonneuse à chaîne
Longueur de la barre de taille
Chaîne pas / Réglette
Pignon
Vitesse de la chaîne
Consommation d'air
Taille max. de la barre
Pression de fonctionnement
Cran d'arrêt
Montage sur rallonge prévu
Page 94
11. Poignée de commande
Elle permet de soutenir et de guider l'outil
12. Soupape pneumatique
Elle permet l'émission d'air vers le moteur.
13. Raccord
Il permet le raccordement du tuyau d'alimentation de
l'air à l'outil.
14. Protège-main arrière
Il protège la main de l'opérateur.
15. Cran d'arrêt du levier
Il empêche l'actionnement involontaire du levier
16. Levier
Il commande le démarrage de l'outil.
17. Perche télescopique
Elle permet de travailler à des hauteurs variables.
18. Levier
Il bloque la perche extensible.
19. Perche fixe
Elle permet de travailler sans utiliser d'échelle
8"- 1/4"
1,2 kg
8"
1/4" 1,3
7 dents 1/4"
11 m/s
430 l/min
150 mm
10 bar (1000 kPa)
Manuel d'utilisation et d'entretien – Traduction des
instructions originales Rév. : 01, du 16/09/2021
Carving 8" 1/4" 1,1
1,2 kg
Carving 8"
1/4" 1,1
OUI
OUI
