Proline 500 – digital EtherNet/IP
5.2.2

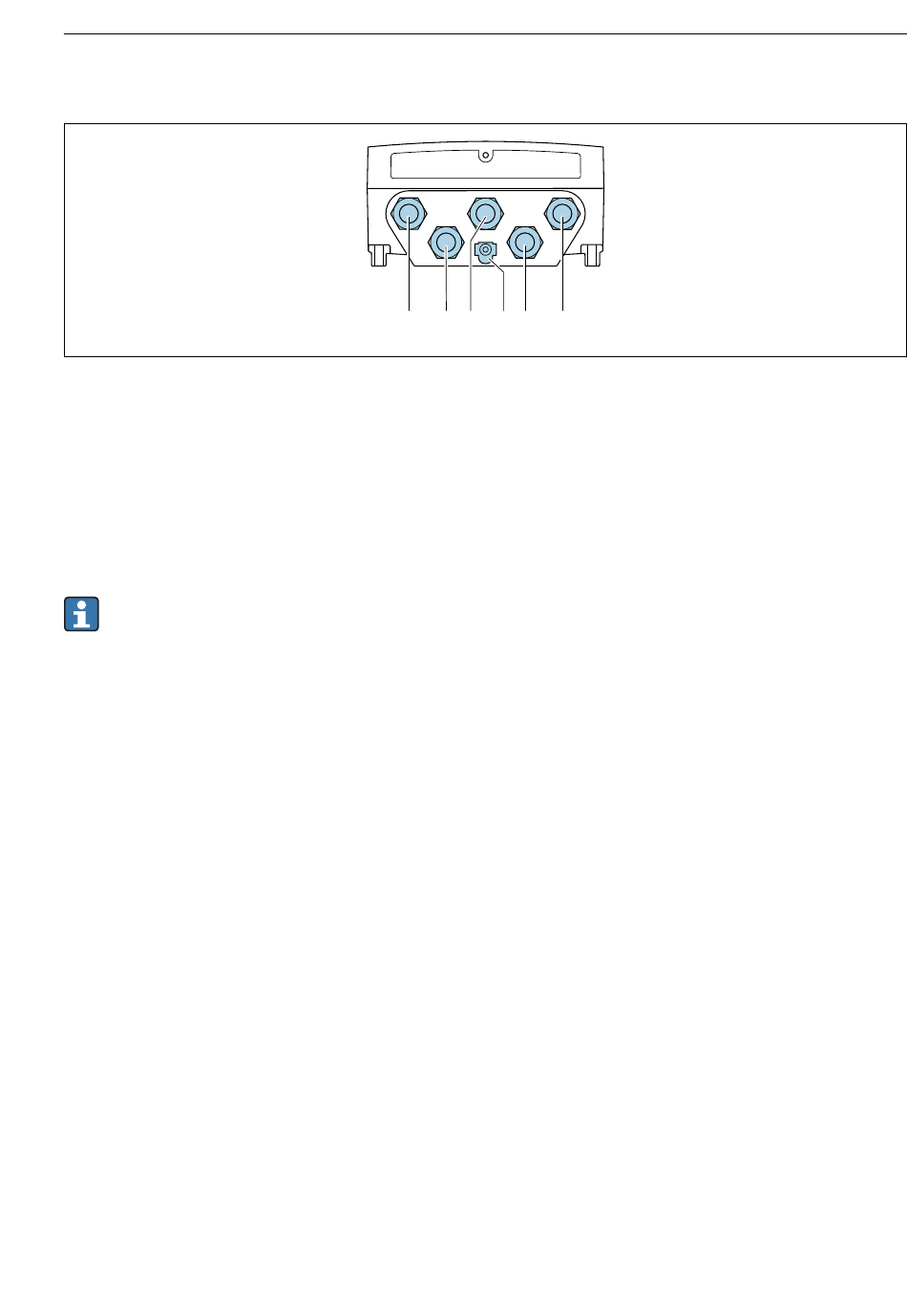

Messumformer anschließen
1
Anschluss Versorgungsspannung
2
Anschluss Signalübertragung Ein-/Ausgang
3
Anschluss Signalübertragung Ein-/Ausgang
4
Anschluss Verbindungskabel Messaufnehmer - Messumformer
5
Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung (DHCP Client)
über Serviceschnittstelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne
6
Schutzerde (PE)
Neben den Anschluss des Geräts über EtherNet/IP und den verfügbaren Ein-/Ausgängen
stehen noch weitere Anschlussmöglichkeiten zur Verfügung:
• Über Serviceschnittstelle (CDI-RJ45) in ein Netzwerk einbinden → 29.
• Das Gerät in eine Ringtopologie einbinden → 30.
Endress+Hauser
1
2 3
6
4
5
Elektrischer Anschluss
A0028200
25
