Elektrischer Anschluss

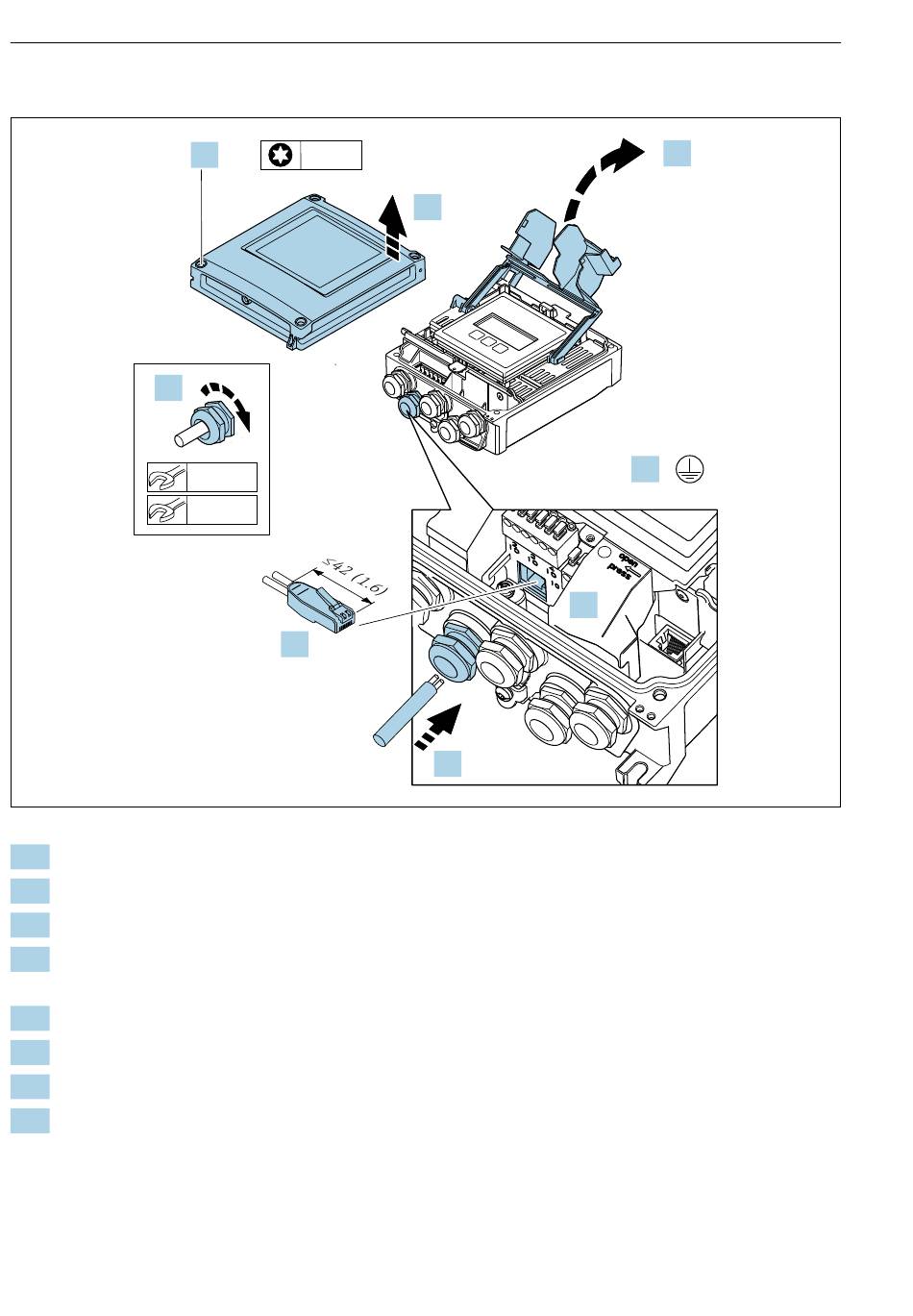

EtherNet/IP Stecker anschließen
8.
1.
Die 4 Befestigungsschrauben des Gehäusedeckels lösen.
2.
Gehäusedeckel öffnen.
3.
Klemmenabdeckung hochklappen.
4.
Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
5.
Kabel und Kabelenden abisolieren und an RJ45 Stecker anschließen.
6.
Schutzleiter anschließen.
7.
RJ45 Stecker einstecken.
8.
Kabelverschraubungen fest anziehen.
Der Anschluss der EtherNet/IP Verbindung ist damit abgeschlossen.
26
1.
4 x
TX 20
TX 20
22 mm
24 mm
5.
2.
7.
4.
Proline 500 – digital EtherNet/IP
3.
6.
Endress+Hauser
A0033987
