Elektrischer Anschluss

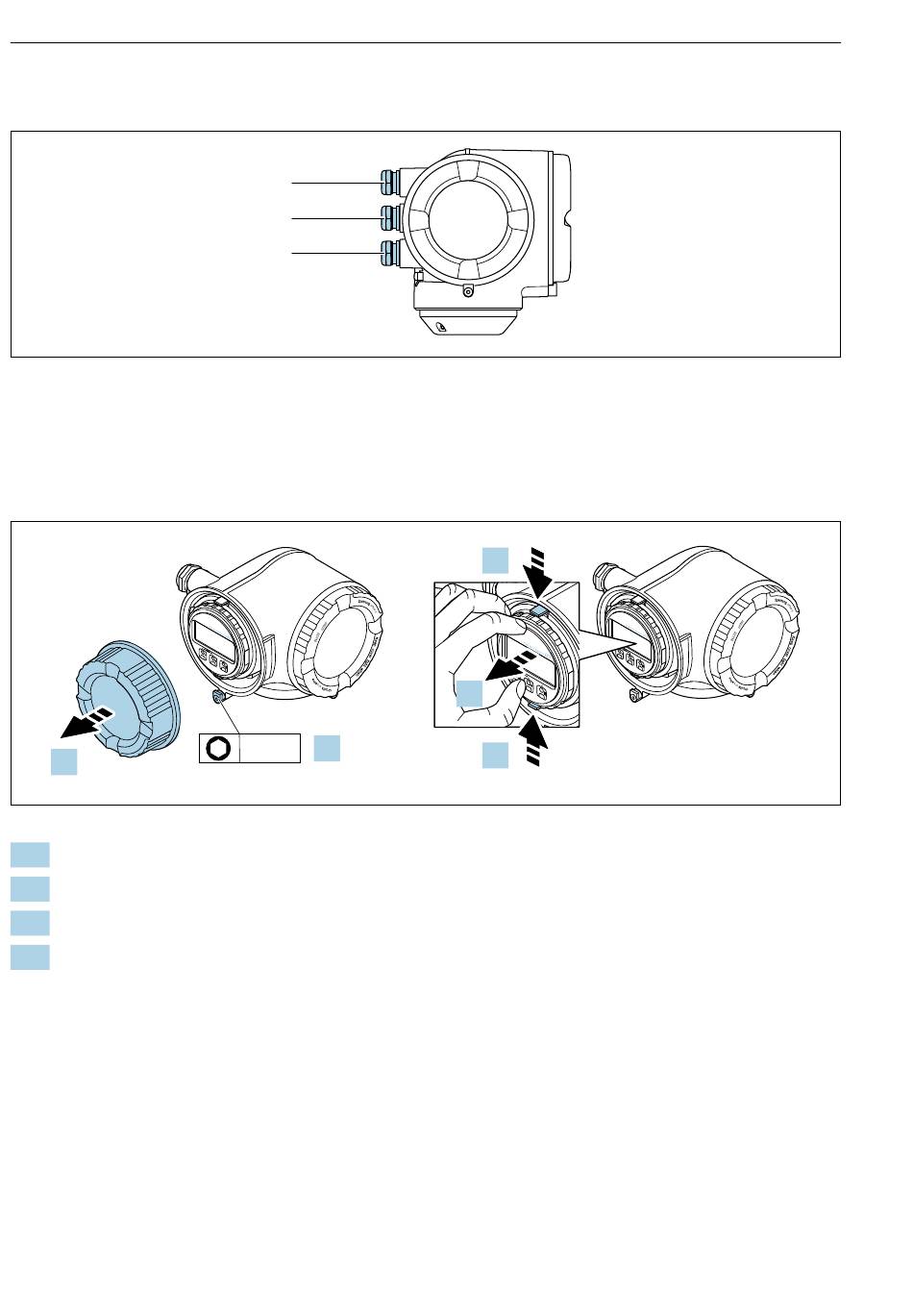

5.2.1 Messumformer anschließen
1 Kabeleinführung für Versorgungsspannung
2 Kabeleinführung für Signalübertragung Ein-/Ausgang 1 und 2
3 Kabeleinführung für Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne,
Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 oder Servicestecker
2.
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Laschen der Halterung des Anzeigemoduls zusammendrücken.
4. Halterung des Anzeigemoduls abziehen.
18
1
2
3
E S
C
–
+
E
1.
3 mm
Proline 300 FOUNDATION Fieldbus
3.
E S
C
–
+
E S
C
–
+
4.
E
3.
A0026781
E
A0029813
