PICO Pμlse Ventilsystem
Konfigurationsmöglichkeiten des Ventils (Fortsetzung)

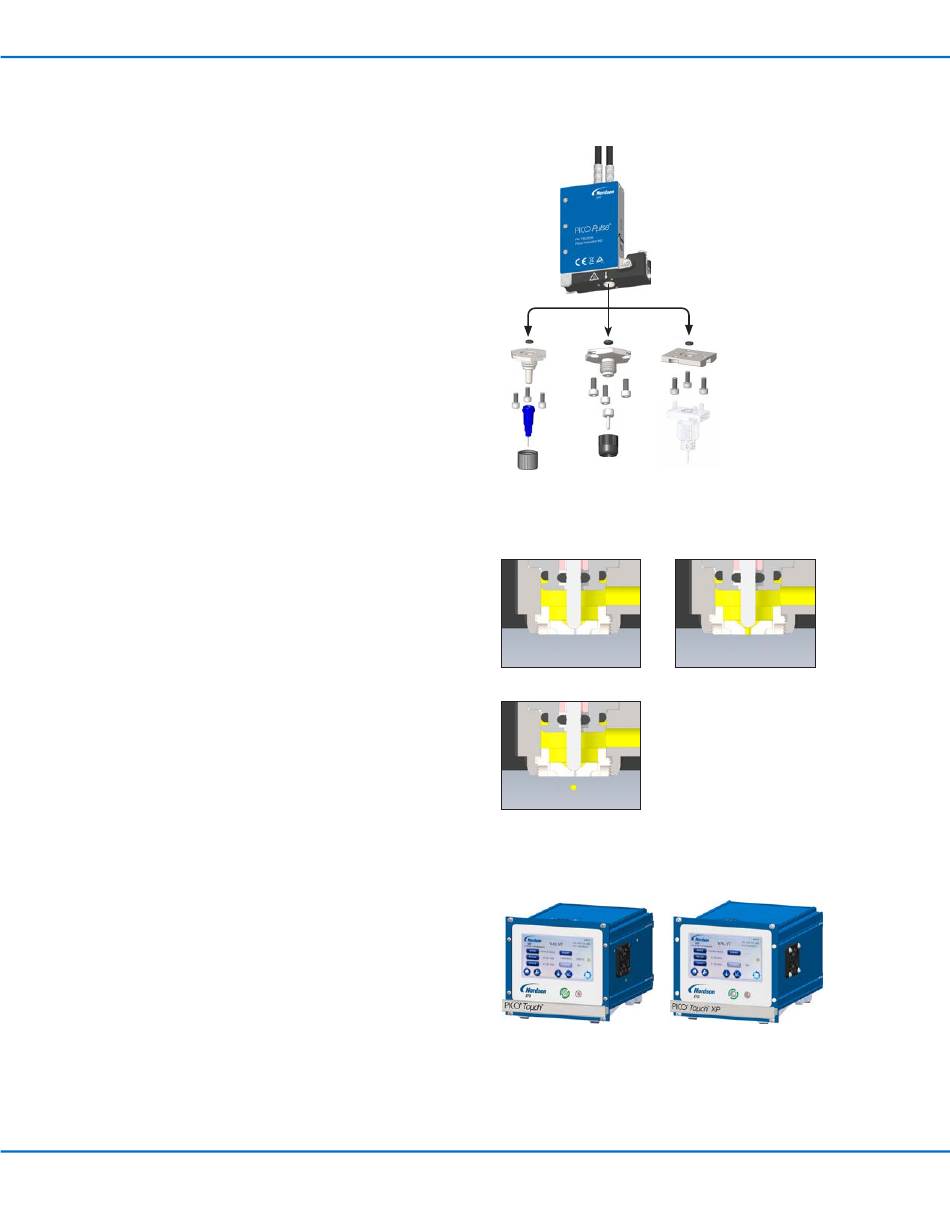

HD-Piezo-Aktor für Kontakt-Dosierung
Ein HD Pμlse-Kontaktdosierventil, das speziell für
Kontaktdosieranwendungen entwickelt wurde,
ist verfügbar. In Kombination mit einem von drei
verfügbaren Nadeladapter-Kits kann dieses Ventil für
viele Kontaktanwendungen mit hoher Geschwindigkeit
verwendet werden. Das Ventil verfügt über drei Löcher im
Heizblock zum Befestigen der erforderlichen Nadeladapter-
Baugruppe.
Wie arbeitet das Ventil?
Das Pµlse Ventil wird von einem Piezo Aktor angetrieben.
Die Piezo Bewegung wird mit Hilfe eines im Aktor sitzenden
Hebels, an ein Gestänge weitergegeben.
Die Bewegung dieses Gestänges wird an die Keramikkugel
im Ventilsitz weitergegeben. Die Kugeldichtung am unteren
Ende der Stange, besteht aus einer verschleißfreien
Keramik.
Wenn das Ventil geschlossen ist, befindet sich die
Keramikkugel in ihrem ebenfalls aus Keramik bestehenden
Dichtsitz und verhindert jeglichen Flüssigkeitsfluss.
Wenn sich die Keramikkugel hebt, fließt Flüssigkeit durch
die Düse und wird abgegeben.
Wie steuert man das Ventil?
Der PICO Toµch
Controller verwendet eine intuitiv zu
™
bedienende Touchscreen Oberfläche um das Setup und
den Betrieb erheblich zu vereinfachen. Sehen Sie sich
die Betriebsanleitung des PICO Toµch Controllers an, um
Informationen zur kompletten Installation, Einrichtung und
zum Betrieb zu erhalten.
HINWEIS: Ein Pµlse XP-Ventil muss mit einem Toµch XP
Controller gesteuert werden.
6
www.nordsonefd.com/de info.de@nordsonefd.com
Ventil geschlossen
Ventil geschlossen mit Dosierergebnis
PICO Toµch Controller für
PICO Pµlse SD- und HD-
Ventile
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Ventil geöffnet
PICO Toµch XP Controller
nur für PICO Pµlse XP-
Ventile
