Verbinden der Kabel

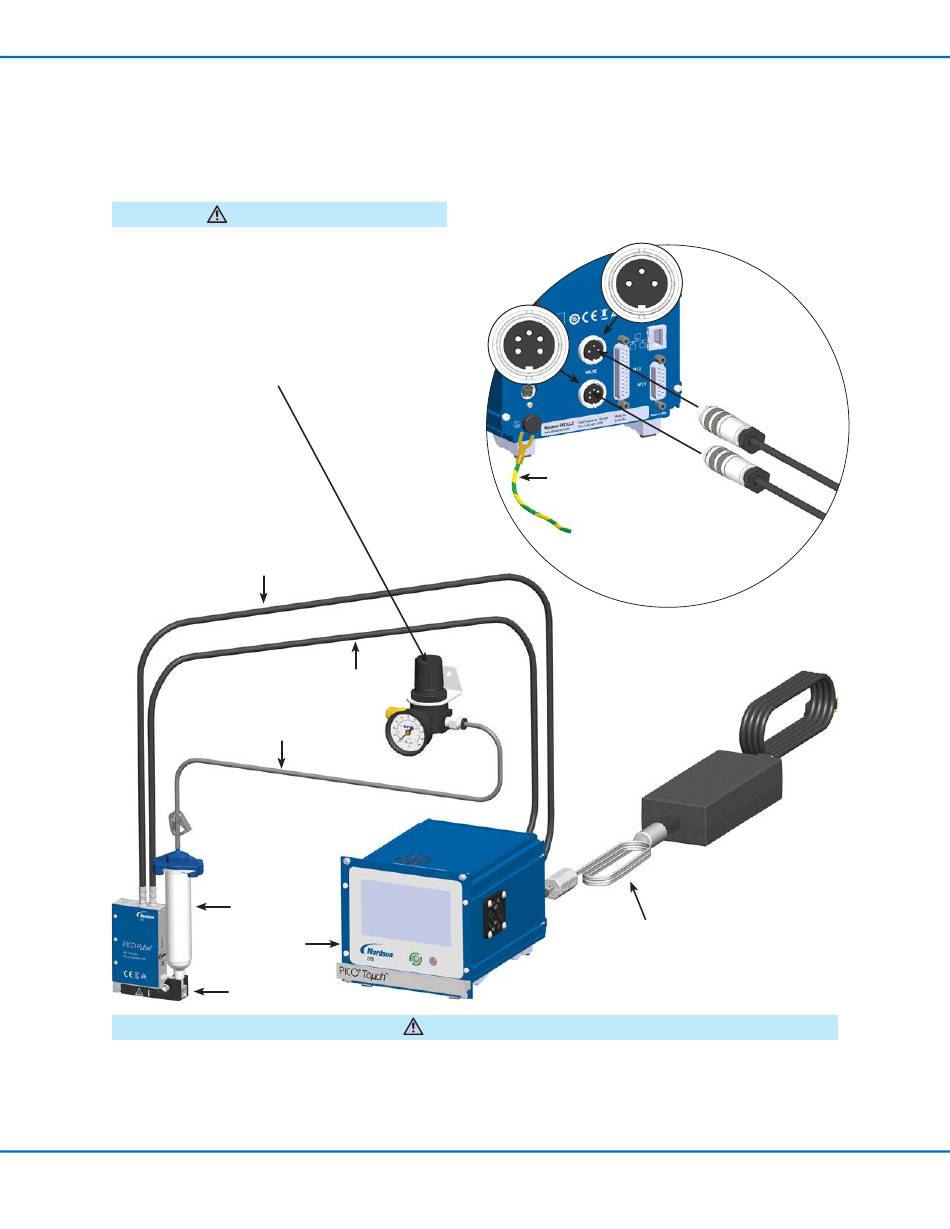

Die unten abgebildeten Illustrationen zeigen eine Übersicht der typischen Installation eines PICO Pµlse Ventils und
Toµch Controller Systems. Für eine komplette Anleitung über die Installation, Einrichtung und Test, schauen Sie in
die Betriebsanleitung des Toµch Controllers.
VORSICHT
Die maximale Länge des Verlängerungskabels von
9 m (30 ft) darf nicht überschritten werden. Wird
diese Länge überschritten, wird die Kommunikation
zwischen dem Ventil und dem Controller
beeinträchtigt.
Kartuschen Druckregulator /
Messeinheit (nicht enthalten)
Separat zu bestellen:
7020584
0–7 bar (0–100 psi)
Druckregulator
7020585
0–1.03 bar (0–15 psi)
Druckregulator
Ventil
Stromkabel
Konstanter
Flüssigkeitsdruck
Kartusche
PICO Toµch
Controllerr
PICO Pµlse
Ventil
Lassen Sie immer den Druck ab, bevor Sie den Flüssigkeitstank öffnen. Zur Tankinstallaton: (1) schieben Sie
das Absperrventil auf dem Luftschlauch vom Reservoir weg und (2) öffnen Sie das Druckablassventil. Bevor Sie
den Flüssigkeitstank öffnen, überprüfen Sie das Druckmessgerät um sicherzustellen, dass der Druck wirklich bei
Null (0) ist. Bei Installationen von Kartuschen, trennen Sie den Adapter vom Druckregulator und der Messeinheit
des Flüssigkeitstanks. Auf allen EFD Kartuschen, bietet das einzigartige Gewindedesign eine ausfallsichere
Druckentlassung, während dem Entfernen der Kappe.
www.nordsonefd.com/de info.de@nordsonefd.com
Ventil Datenkabel
VORSICHT
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
PICO Pμlse Ventilsystem
Erdkabel
Controller
Controller Stromkabel und
Netzteil
