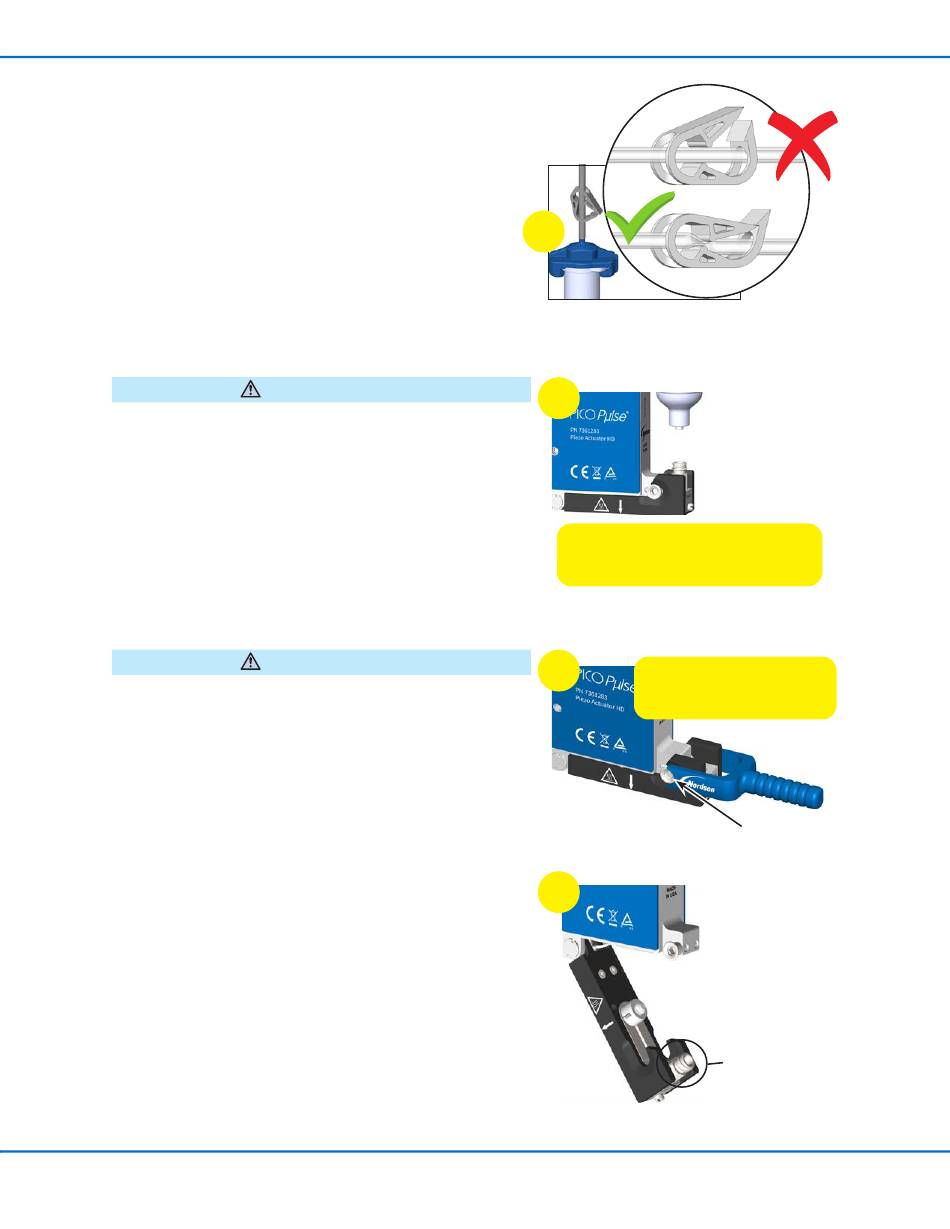

Fluid Body Assembly Removal
and Installation (Fortsetzung)
7.
Lösen Sie den Adapter von der Kartusche.
HINWEIS: Bei Medien mit niedriger Viskosität bringen Sie
zuerst die Schlauchklemme am Kartuschen-Adapter an, um
Tropfen zu vermeiden.
VORSICHT
Um eine Beschädigung des Stößels zu vermeiden, entfernen Sie
die Kartusche, bevor Sie das Heizelement öffnen.
8.
Wichtig: Entfernen Sie die Kartusche vom Materialanschluss.
VORSICHT
Wenn Sie das Heizelement öffnen, achten Sie darauf, dass Sie die
medienführende Baugruppe nicht heraus fällt. Die Einheit kann
durch einen Fall beschädigt werden.
9.
Schieben Sie beide Seiten des Sicherungsstiftes zum
Piezo-Aktor, um das Heizelement zu öffnen. Dies gibt die
medienführende Baugruppe vollständig frei.
10. Entfernen Sie die medienführende Baugruppe vom
Heizelement, indem Sie den Materialanschluss nach oben
ziehen.
11. Setzen Sie die neue medienführende Baugruppe ein und
schließen Sie das Heizelement. Stellen Sie dabei sicher, dass
er komplett eingerastet ist.
www.nordsonefd.com/de info.de@nordsonefd.com
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
PICO Pμlse Ventilsystem
7
Schlauchklemme auf der Kartuschenbaugruppe
8
Wichtig: Um eine Beschädigung des
Stößels zu vermeiden, entfernen Sie die
Kartusche, bevor Sie die medienführende
Baugruppe entfernen.
9
Das optionale Werkzeug zum
Entfernen des Sicherungsstiftes
bietet die beste Möglichkeit, das
Heizelement zu öffnen.
10
Sicherungsstift
Fluidanschluss
15
