Wartung (Fortsetzung)
Reinigung durch Umbauen der medienführenden Baugruppe (Fortsetzung)
Zusammenbau des Ventilsitzes (Fortsetzung)
7.
Drehen Sie die Dichtschraube mit dem braunen Viton O-Ring
in den Sitz der medienführenden Baugruppe und ziehen Sie
die Schraube fest.
HINWEIS: Wenn der O-Ring der Dichtschraube beschädigt ist,
ersetzen Sie sowohl die Schraube als auch den O-Ring.
Achten Sie darauf, den Keramikstößel beim Zusammenbau nicht
zu beschädigen oder zu zerbrechen.
8.
Installieren Sie den zusammengebauten Kartuschenkörper, die
Führung und die O-Ringe im Sitz des Flüssigkeitskörpers und
überprüfen Sie folgendes:
• Die Markierung am Flüssigkeitskörper und die
Rautenmarkierung am Sitz des Flüssigkeitskörpers sind in
einer Linie ausgerichtet.
• Die Seriennummern stimmen überein.
9.
Bauen Sie das Flüssigkeitseinlass-Fitting und den
O-Ring manuell in den Sitz der medienführenden
Baugruppe ein. Verwenden Sie zum Festziehen einen
Schraubenschlüssel.
Der Sitz der medienführenden Baugruppe, die Kartusche und der Zapfen sind exakt kalibrierte Bauteile. Ersetzen
von Teilen durch andere Teile der medienführenden Baugruppe führt mit hoher Wahrscheinlichkeit zu einem
Kalibrierfehler bei einem Pµlse XP-Ventil (Alarmcode b17 020 am Toµch Controller).
Der Sitz der medienführenden Baugruppe, die Kartusche und der Zapfen sind exakt kalibrierte Bauteile. Ersetzen
von Teilen durch andere Teile der medienführenden Baugruppe führt mit hoher Wahrscheinlichkeit zu Fehlern
bei der Dosierwiederholbarkeit und einer verringerten Leistungsfähigkeit bei Pµlse SD- oder HD-Ventilen. Im
Extremfall, also wenn Teile nicht zusammenpassen, kann es zu einer Beschädigung der Ventile kommen.
30
www.nordsonefd.com/de info.de@nordsonefd.com
VORSICHT
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

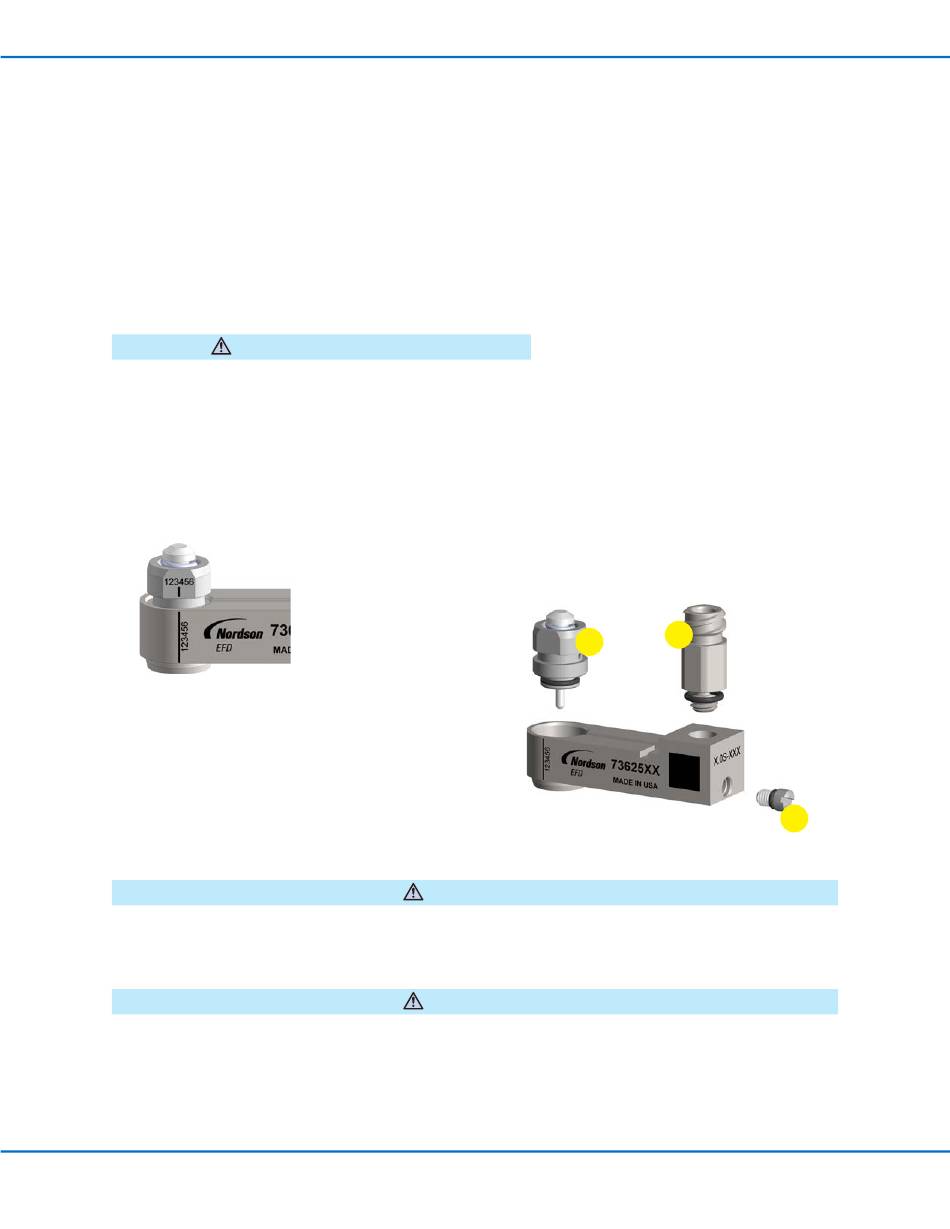

Kartusche,
O-Ring des
Kartuschenkörper
(5 x 1)
8
VORSICHT
VORSICHT
Materialanschluss
(gerader Anschluss
9
abgebildet) und
O-Ringe (5 x 1)
Dichtschraube
und O-Ring
(braun Viton)
7
