Wartung (Fortsetzung)
Reinigung durch Umbauen der medienführenden Baugruppe (Fortsetzung)
Zusammenbau des Ventilsitzes
Der Sitz der medienführenden Baugruppe, die Kartusche und der Zapfen sind exakt kalibrierte Bauteile. Ersetzen
von Teilen durch andere Teile der medienführenden Baugruppe führt mit hoher Wahrscheinlichkeit zu einem
Kalibrierfehler bei einem Pµlse XP-Ventil (Alarmcode b17 020 am Toµch Controller).
Der Sitz der medienführenden Baugruppe, die Kartusche und der Zapfen sind exakt kalibrierte Bauteile. Ersetzen
von Teilen durch andere Teile der medienführenden Baugruppe führt mit hoher Wahrscheinlichkeit zu Fehlern
bei der Dosierwiederholbarkeit und einer verringerten Leistungsfähigkeit bei Pµlse SD- oder HD-Ventilen. Im
Extremfall, also wenn Teile nicht zusammenpassen, kann es zu einer Beschädigung der Ventile kommen.
Wenn der Zapfen-O-Ring während der Montage der
medienführenden Baugruppe nicht geschmiert wird, wird die für
die Dosierung verfügbare Hubanzahl verringert. Dadurch kann das
Ventil nicht die gewünschte Menge an Flüssigkeit ausgeben und
es kann ein Kalibrierfehler auftreten (Alarmcode b17 020 am Toμch
Controller).
1.
Alle O-Ringe mit einem geeigneten Schmiermittel schmieren.
HINWEIS: Nordson EFD verwendet Nye
Gelschmiermittel (Artikel-Nr.: 7014917) zum Schmieren von
O-Ringen.
2.

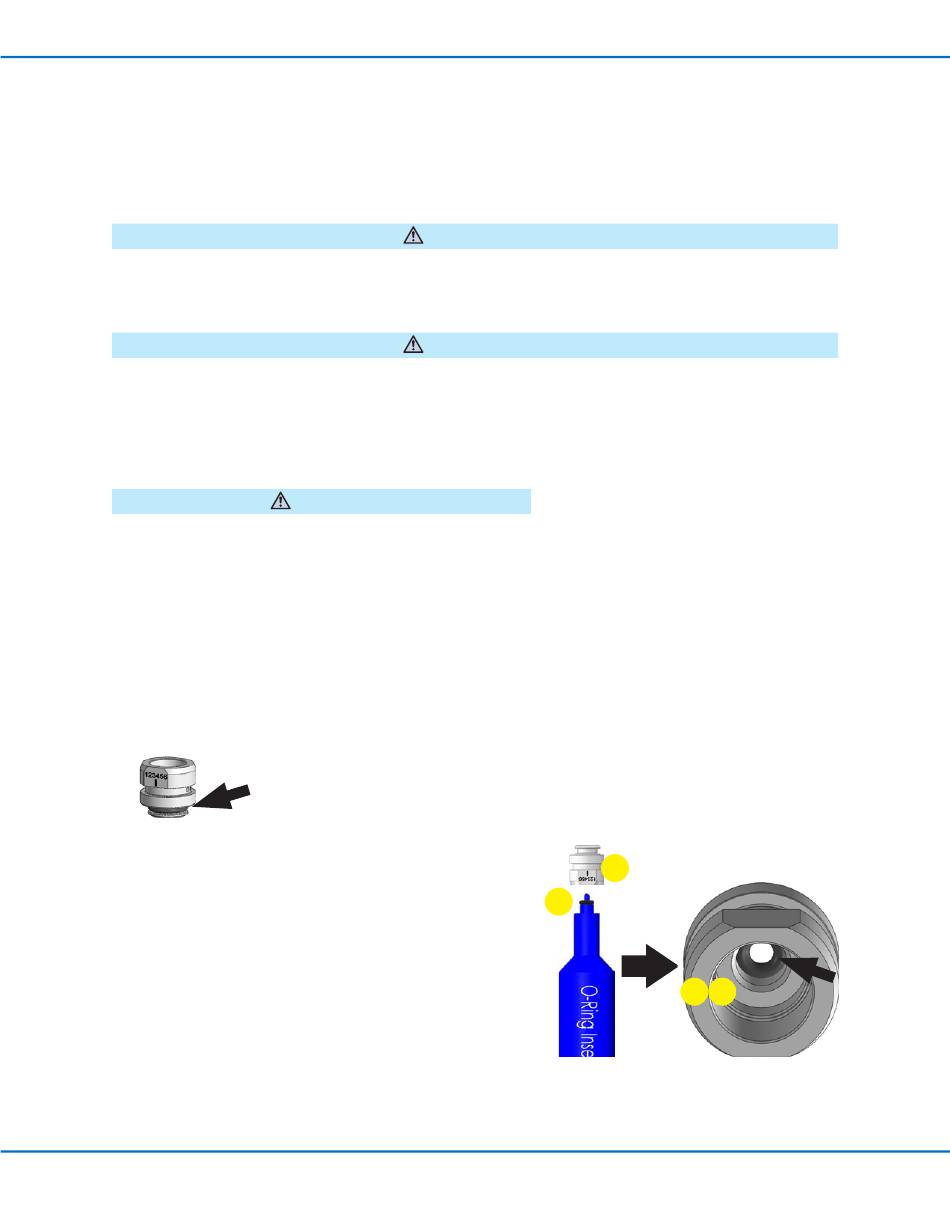

Installieren Sie einen größeren O-Ring (5 x 1 mm) in der Nut an
der Unterseite des Kartuschenkörpers.
3.
Installieren Sie den kleinen, schwarzen FFKM O-Ring wie folgt:
a. Platzieren Sie den O-Ring auf das kurze Ende des O-Ring
Installationswerkzeugs und halten Sie es in der aufrechten
Position.
b. Halten Sie den Kartuschenkörper mit der Oberseite nach
unten zeigend über das Werkzeug.
c. Drücken Sie den O-Ring mit dem Werkzeug in den
Kartuschenkörper. Er wird an der richtigen Stelle stoppen.
HINWEIS: Sie hören ein Klickgeräusch, wenn sich der
O-Ring an der richtigen Position befindet.
d. Entfernen Sie das Werkzeug und vergewissern Sie sich,
dass der O-Ring richtig installiert ist.
