Installation (Fortsetzung)
Installieren des Ventils
Installieren Sie das Pµlse Ventil unter Beachtung der folgenden Richtlinien an der Dosieranlage:
• Nordson EFD empfiehlt ausdrücklich die Verwendung einer Ventilhalterung. Ihre unterschiedlichen
Befestigungslöcher lassen individuelle Anpassung zu. Einige Beispiele für die Ventilmontage sind unten
dargestellt.
• Damit die Einbauposition präzise bleibt, verwenden Sie Ausrichtungsdübel zur Befestigung des Ventils an der
Gehäuseseite.
• Bei der Ventilmontage dürfen keine Halterungen angebracht werden, die Druck auf eine Seitenwand ausüben.
Dabei kann der Piezoaktor beschädigt werden, was zur Beeinträchtigung der Ventilleistung führt.
Zur Installation von Pµlse XP-Ventilen
Bei Pµlse XP-Ventilen ist die richtige Montage wichtig, um den korrekten Betrieb sicherzustellen. Kräfte, die auf
das Ventil wirken, und zwar dort, wo die Flüssigkeitszufuhr erfolgt, können zu starken Beanspruchungen der
medienführenden Baugruppe führen, was möglicherweise Kalibrierfehler verursacht, wenn die Beanspruchungen zu
groß sind (Alarmcode b17 020 am Toµch Controller).
• Bei Einbau eines Pµlse XP-Ventils ist darauf zu achten, dass die Flüssigkeitszufuhrleitungen ordnungsgemäß
befestigt werden, damit die medienführende Baugruppe unbeweglich bleibt.
• Verwenden Sie als beste Stabilisierungsmethode eine Halterung (bezüglich verfügbarer Halterungen siehe
"Regler, Halterungen und Hochdruck-Adapter-Kits" auf Seite 34).
M4

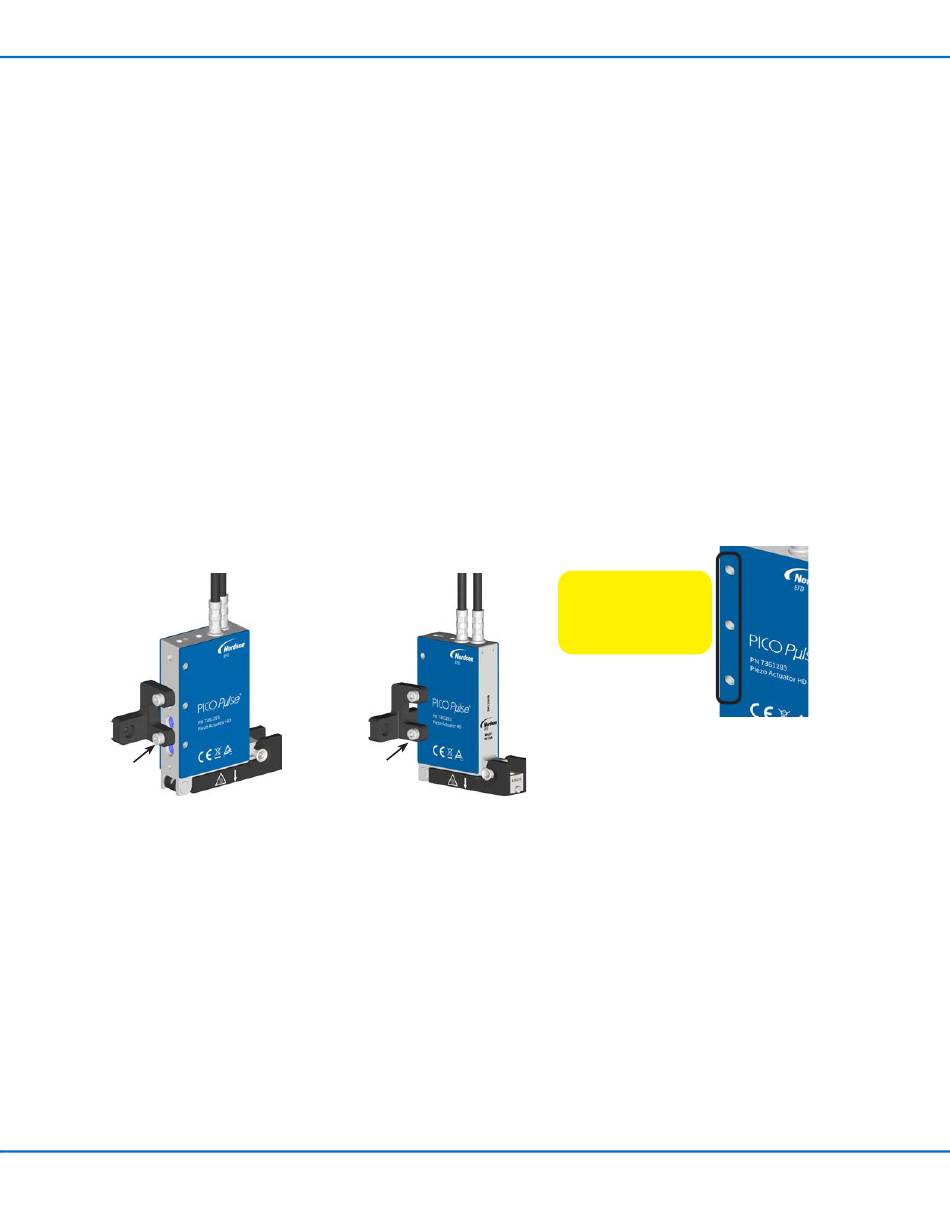

Montagebeispiel eines Ventils mit der optionalen Halterung
www.nordsonefd.com/de info.de@nordsonefd.com
M4
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
PICO Pμlse Ventilsystem
Installieren Sie
keine Befestigung
außerhalb der
Befestigungsbohrungen
am Ventil.
11
