PICO Pμlse Ventilsystem
Wartung (Fortsetzung)
Reinigung durch Umbauen der medienführenden Baugruppe (Fortsetzung)
Demontage der medienführenden Baugruppe und
Reinigung der Komponenten
Der Sitz der medienführenden Baugruppe, die Kartusche und der
Zapfen sind exakt kalibrierte Bauteile. Ersetzen von Teilen durch
andere Teile der medienführenden Baugruppe führt mit hoher
Wahrscheinlichkeit zu einem Kalibrierfehler bei einem Pµlse
XP-Ventil (Alarmcode b17 020 am Toµch Controller).
Gehen Sie bei PEEK-Komponenten vorsichtig vor, wenn Sie
Reinigungstools oder Bürsten verwenden, um Beschädigungen der
weicheren Kunststoffoberflächen zu vermeiden.
1.
Entfernen Sie mit einem Schraubenschlüssel das
Flüssigkeitseinlass-Fitting.
2.
Entfernen Sie mit einer Pinzette oder dem O-Ring-
Ausbauwerkzeug den O-Ring von dem Flüssigkeitseinlass-
Fitting. Reinigen Sie den O-Ring nur mit Isopropylalkohol (IPA).
3.
Entfernen Sie mit einem Schlitzschraubendreher die
Dichtschraube. Entfernen Sie nicht den O-Ring von der
Dichtschraube. Verwenden Sie IPA, um Flüssigkeit von der
Spitze der Dichtschraube zu beseitigen.
HINWEISE:
• Verwenden Sie kein Aceton zur Reinigung der
Dichtschraube.
• Nordson EFD empfiehlt, den O-Ring der Dichtschraube
jedes Mal auszutauschen, wenn die medienführende
Baugruppe gereinigt wird.
4.
Entfernen Sie manuell das Kartuschengehäuse.
5.
Entfernen Sie den O-Ring vom Boden des
Kartuschengehäuses. Reinigen Sie den O-Ring nur mit IPA.
22
www.nordsonefd.com/de info.de@nordsonefd.com
VORSICHT
VORSICHT
+49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

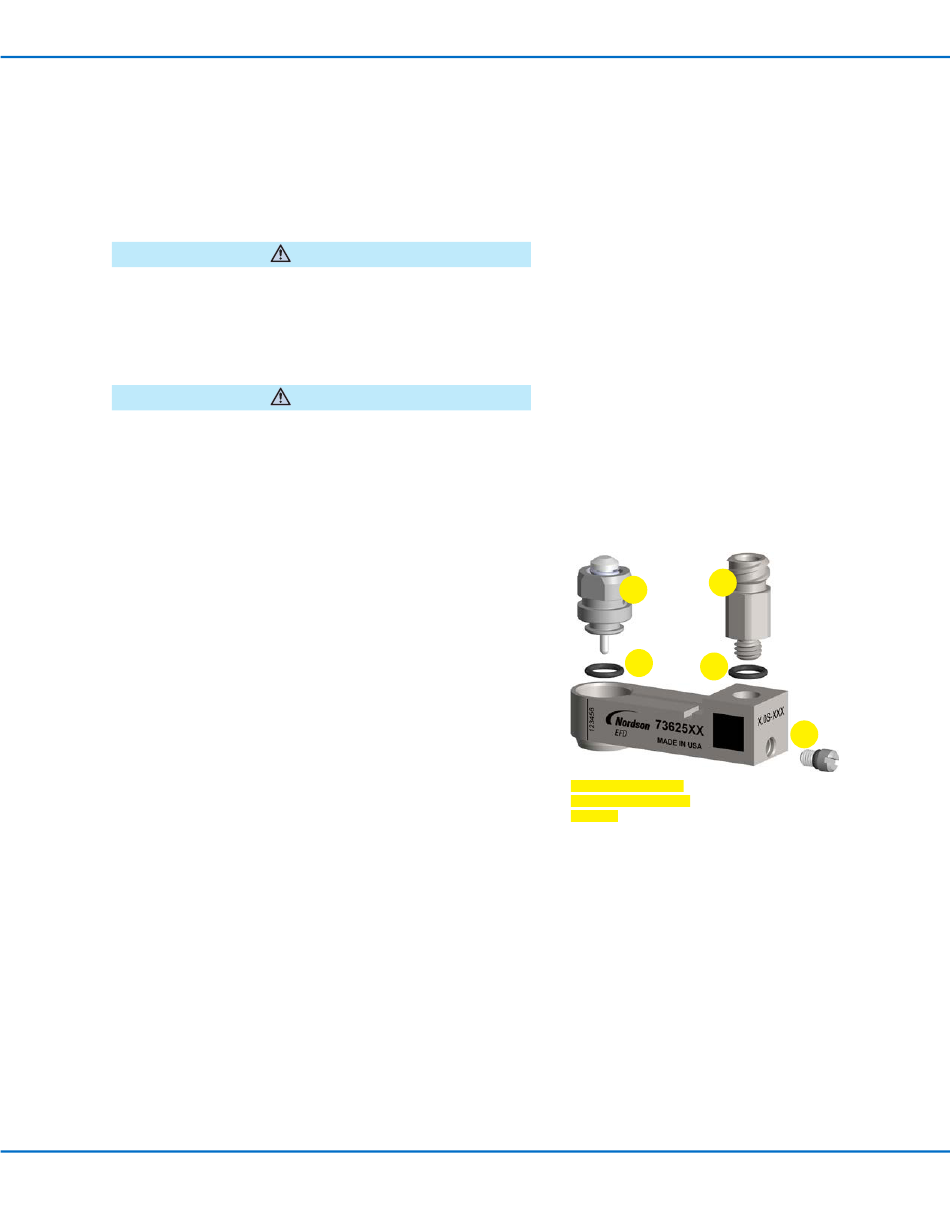

Kartusche,
Materialanschluss
O-Ring des
(gerader Anschluss
Kartuschenkörper
abgebildet) und
(5 x 1)
O-Ringe (5 x 1)
1
4
5
2
HINWEIS: P7 / P30
Ventilsitz wird nicht
gezeigt.
3
Dichtschraube
und O-Ring
(braun Viton)
