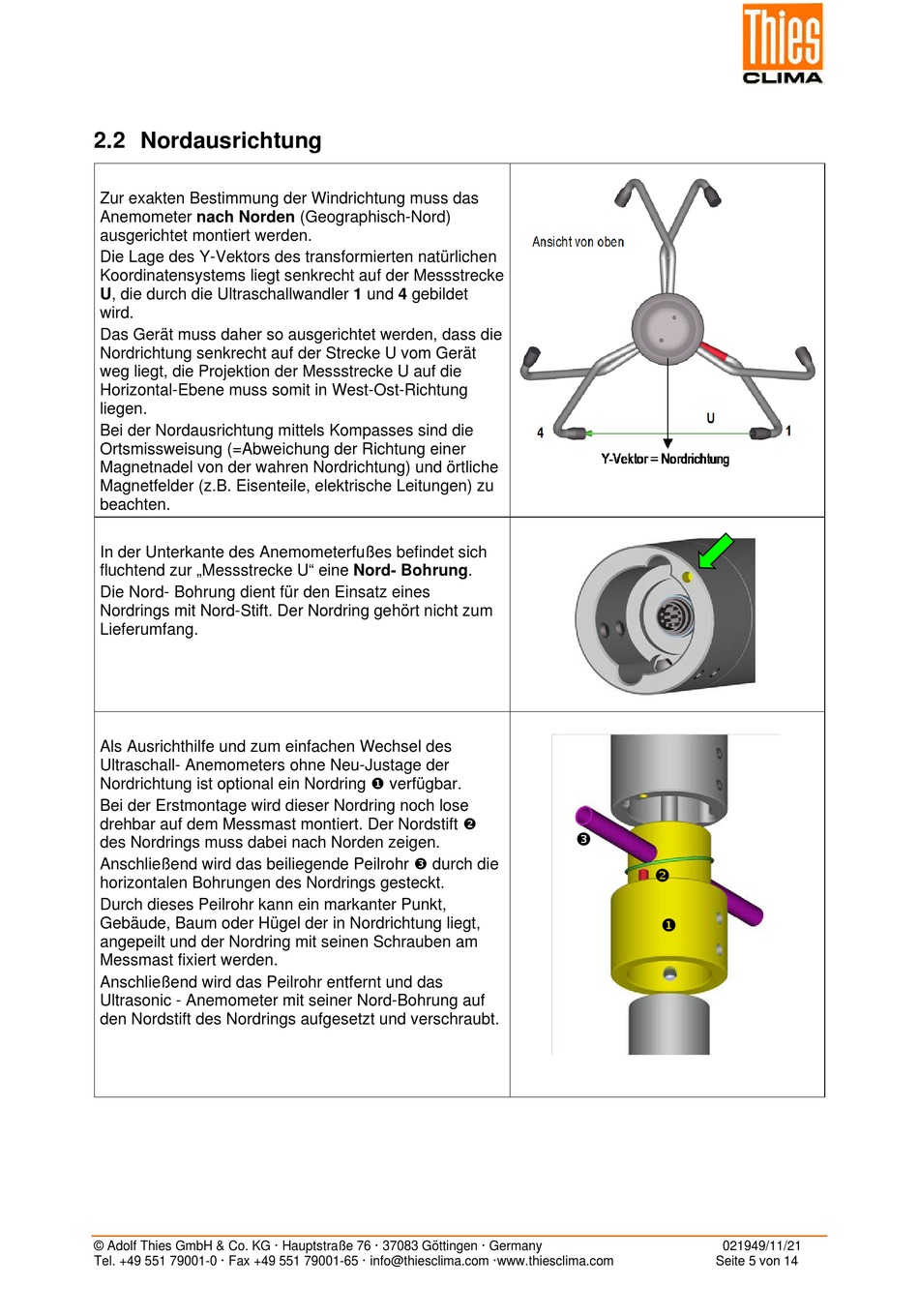

2.2 Nordausrichtung
Zur exakten Bestimmung der Windrichtung muss das
Anemometer nach Norden (Geographisch-Nord)
ausgerichtet montiert werden.
Die Lage des Y-Vektors des transformierten natürlichen
Koordinatensystems liegt senkrecht auf der Messstrecke
U, die durch die Ultraschallwandler 1 und 4 gebildet
wird.
Das Gerät muss daher so ausgerichtet werden, dass die
Nordrichtung senkrecht auf der Strecke U vom Gerät
weg liegt, die Projektion der Messstrecke U auf die
Horizontal-Ebene muss somit in West-Ost-Richtung
liegen.
Bei der Nordausrichtung mittels Kompasses sind die
Ortsmissweisung (=Abweichung der Richtung einer
Magnetnadel von der wahren Nordrichtung) und örtliche
Magnetfelder (z.B. Eisenteile, elektrische Leitungen) zu
beachten.
In der Unterkante des Anemometerfußes befindet sich
fluchtend zur „Messstrecke U" eine Nord- Bohrung.
Die Nord- Bohrung dient für den Einsatz eines
Nordrings mit Nord-Stift. Der Nordring gehört nicht zum
Lieferumfang.
Als Ausrichthilfe und zum einfachen Wechsel des
Ultraschall- Anemometers ohne Neu-Justage der
Nordrichtung ist optional ein Nordring verfügbar.
Bei der Erstmontage wird dieser Nordring noch lose
drehbar auf dem Messmast montiert. Der Nordstift
des Nordrings muss dabei nach Norden zeigen.
Anschließend wird das beiliegende Peilrohr durch die
horizontalen Bohrungen des Nordrings gesteckt.
Durch dieses Peilrohr kann ein markanter Punkt,
Gebäude, Baum oder Hügel der in Nordrichtung liegt,
angepeilt und der Nordring mit seinen Schrauben am
Messmast fixiert werden.
Anschließend wird das Peilrohr entfernt und das
Ultrasonic - Anemometer mit seiner Nord-Bohrung auf
den Nordstift des Nordrings aufgesetzt und verschraubt.
