- Seite 1 go-eCharger go-eCharger HOMEf i x HOMEf i x 11/22 kW INSTALLATIONS- UND BEDIENUNGSANLEITUNG DE Version 3.1...
- Seite 2 power 2 change power 2 change...
-
Seite 3: Inhaltsverzeichnis
1. Inhaltsverzeichnis 1. Inhaltsverzeichnis Inhaltsverzeichnis/Symbole ...........3 Nachhaltig Laden ..............4 Vor Installation und Inbetriebnahme/Download ....5 Sicherheitsbestimmungen/Hinweise ........6 Produktübersicht ..............9 Lieferumfang ................10 Technische Daten ..............11 Installation ................14 Inbetriebnahme/Laden ............18 10. LED-Statusanzeige/Fehlerbehebung ........20 11. Resetkarte/RFID-Chip/Feinsicherung ........24 12. App ..................26 13. Gewährleistung und Ausschlüsse ........31 14. -
Seite 4: Nachhaltig Laden
Sie den Strom dann abnehmen, wenn der Strom am günstigsten ist. Die Technik hierfür ist in jeder unserer Ladeboxen bereits verbaut. Für nähere Informationen besuchen Sie unsere Seite bei aWATTar: www.awattar.com/services/goe Wir wünschen Ihnen viel Freude mit Ihrem go-eCharger und allzeit genug Strom. Ihr go-e Team... -
Seite 5: Vor Installation Und Inbetriebnahme/Download
Begrenzungen einzuhalten sind. In Deutschland sind Ladestationen mit einer Leistung zwischen 3,6 kVA bis 12 kVA (wie beim go-eCharger HOMEfix 11 kW) vor der erstmaligen Inbe- triebnahme beim zuständigen Stromnetzbetreiber nach dessen Vorgaben anzumelden. Hat die Ladestation eine Leistung von mehr als 12 kVA (wie der go-eCharger HOMEfix 22 kW) müssen Sie nach der Anmeldung und vor der... -
Seite 6: Sicherheitsbestimmungen/Hinweise
Plug-in-Hybriden (PHEV) mit den dafür vorgesehenen Adaptern und Kabeln verwendet wer- den. Eine Missachtung der Sicherheitsbestimmungen kann schwerwiegende Folgen haben. Die go-e GmbH lehnt jegliche Haftung für Schadensfälle ab, welche unter Missachtung von Bedienungs- anleitung, Sicherheitsbestimmungen oder Warnhinweisen am Gerät entstehen. -
Seite 7: Anschluss, Stecker
Öffnen, Umbauten, Reparatur, Wartung Jegliche Änderung oder Reparatur an Hard- oder Software eines go-eCharger darf ausschließ- lich durch Fachpersonal der go-e GmbH erfolgen. Das Anbringen eines CEE Steckers am An- schlusskabel ist gänzlich untersagt. Die Demontage eines vermeintlich defekten, fix installierten go-e Produktes darf aus Sicherheits- gründen ausschließlich von einer dazu befähigten Elektrofachkraft durchgeführt werden. -
Seite 8: Anmeldungs-/Genehmigungspflicht, Rechtliche Hinweise
Das Urheberrecht an dieser Bedienungsanleitung liegt bei der go-e GmbH. Sämtliche Texte und Abbildungen entsprechen dem technischen Stand bei Erstellung der Anlei- tung. Die go-e GmbH behält sich unangekündigte Änderungen vor. Der Inhalt der Bedienungs- anleitung begründet keinerlei Ansprüche gegenüber dem Hersteller. Bilder dienen zur Illustration... -
Seite 9: Produktübersicht

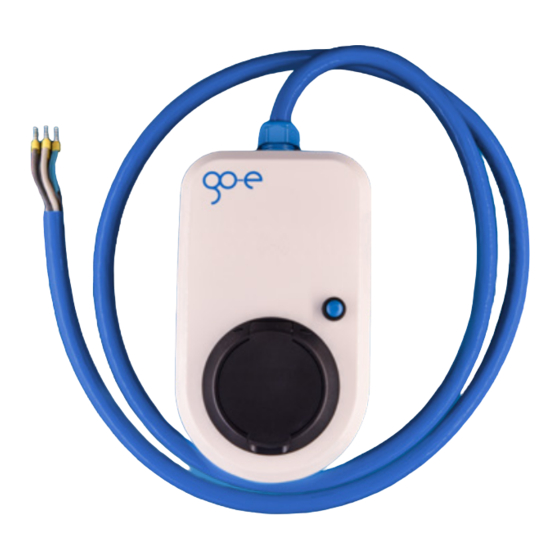

5. Produktübersicht 5. Produktübersicht RFID-Chip Freigabe von Ladevorgängen (per App aktivierbar) Resetkarte Erforderlich für Verwendung der App und zum Zurückset- zen des Chargers auf Werkseinstellungen Anschlusskabel direkter Anschluss an eine Verteilerdose möglich Gehäuse Schlagfester und UV-beständiger Hochleistungskunststoff RFID-Lesegerät Freigabe von Ladevorgängen mit RFID-Chips oder -Karten (per App aktivierbar) Druckknopf Wechsel der Ladestärke (5 Stufen - über App anpassbar) -
Seite 10: Lieferumfang
6. Lieferumfang 6. Lieferumfang 11 oder 22 kW Ladebox mit 2 Meter Anschlusskabel Wandmontageplatte Befestigungsmaterial 5x Dübel 8 x 40 mm 4x Schrauben für Wandhalterung 4,5 x 50 mm 1x Schraube für U-Stück 4 x 50 mm 1x U-Stück (optionale Diebstahlsicherung) Ersatz-Feinsicherung RFID-Chip Resetkarte... -
Seite 11: Technische Daten
7. Technische Daten 7. Technische Daten Produktspezifikationen Produktspezifikationen HOMEfix 11 kW HOMEfix 22 kW Abmessungen Ca. 15 x 25 x 9 cm Gewicht 1,95 kg 2,47 kg 2 m, 5 x 2,5 mm² für 2 m, 5 x 6 mm² für... -
Seite 12: Sicherheitsfunktionen
11 kW bis 22 kW ladendes Auto¹ verfügbar ist ¹Ladeleistung abhängig von der Anzahl der Phasen des Onboard-Laders des Autos Sicherheitsfunktionen Sicherheitsfunktionen HOMEfix 11 kW HOMEfix 22 kW FI-Schutzmodul mit 30 mA AC, 6 mA DC Gleichstromerkennung Schutzklasse Verschmutzungsgrad... - Seite 13 7. Technische Daten 7. Technische Daten go-eCharger App und Konnektivität go-eCharger App und Konnektivität HOMEfix 11 kW HOMEfix 22 kW Lokale oder weltweite* Steuerung und Überwachung (WLAN-Hotspot) (WLAN) Einstellung/Prüfung der Ladung (Spannung, Strom, Leistung, Energie) Anpassen des Strompegels in 1 Ampereschritten...
-
Seite 14: Installation
8. Installation 8. Installation Benötigte Werkzeuge Benötigte Werkzeuge Bleistift Wasserwaage Maßband Bohrmaschine Schraubendreher Hammer Cuttermesser Seitenschneider Beiliegendes Befestigungsmaterial Beiliegendes Befestigungsmaterial Dübel 8 x 40 mm Schrauben für Wandhalterung 4,5 x 50 mm Schraube für U-Stück 4 x 50 mm U-Stück (optionale Diebstahlsicherung) Wandmontageplatte Montieren Sie den go-eCharger abhängig vom persönlichen Wohlempfinden ca. - Seite 15 8. Installation 8. Installation Bohren Sie Löcher an den vier markierten Stellen. Befestigen Sie die Wandmontageplatte mit jeweils vier Schrauben und Dübeln. Die Dübel mit einem Hammer in die Wand einschlagen. Gehen Sie sicher, dass der Untergrund keine Verwerfungen aufweist. Bei einem Verziehen der Wandhalterung lässt sich das Gerät möglicherwei- se nicht mehr aufstecken.
- Seite 16 Versorgungsleitung verlegen. Bei Auslegung des Kabelquerschnitts Gleichzeitigkeitsfaktor und Verlegeart beachten. Wir empfehlen folgende Ka- belquerschnitte, jedoch muss die Elektrofachkraft entsprechend lokaler Bedingungen entscheiden: HOMEfix 11 kW HOMEfix 22 kW als Aufputz min. 2,5 mm² min. 6 mm² in Wand min.
- Seite 17 9. Installation 9. Installation Bei Installation mehrerer Geräte die Phasen des jeweils ersten, zweiten und dritten Chargers rotierend entsprechend nebenstehenden Abbildung mit dem Hausstromkreis verbinden, um eine gleichmäßige Lastverteilung beim Laden von einphasigen Fahrzeugen sicherzustellen. Statisches Lastmanagement über die go-eCharger App aktivieren (WLAN erforderlich).
-
Seite 18: Inbetriebnahme/Laden
9. Inbetriebnahme/Laden 9. Inbetriebnahme/Laden Start des Chargers Start des Chargers Der go-eCharger führt im Rahmen der erstmaligen Inbetriebnahme oder nach einem Neustart einen Selbsttest durch, bei dem die LEDs in Regenbogenfarben erstrahlen. Bereit zum Laden Bereit zum Laden Der go-eCharger ist betriebsbereit. Die Anzahl der blau leuchten LEDs entspricht dem eingestellten Ladestrom. -
Seite 19: Ladevorgang Beenden
9. Inbetriebnahme/Laden 9. Inbetriebnahme/Laden Ladevorgang Ladevorgang Nach Freigabe der Ladung durch das Auto rotie- ren die LEDs während des Ladevorgangs im Uhr- zeigersinn um die Typ 2 Dose. Die Anzahl der „Schweife“ entspricht der Anzahl der angeschlossenen Phasen (bzw. bei Chargern mit der Seriennummer CM-03- / Hardwareversion V3 der Anzahl der in der App eingestellten Pha- sen):... -
Seite 20: Led-Statusanzeige/Fehlerbehebung
10. LED-Statusanzeige/Fehlerbehebung 10. LED-Statusanzeige/Fehlerbehebung Der go-eCharger zeigt den Ladestatus über ver- schiedene Farben und Positionen der LEDs an. Zudem führt er eine ganze Reihe von Sicherheits- abfragen durch, um die genutzte Stromquelle auf evtl. Fehler zu untersuchen. Aus diesem Grund kann es, gerade bei unbekannten Stromquellen, dazu kommen, dass der go-eCharger einen Fehler anzeigt und die Ladung verweigert. - Seite 21 10. LED-Statusanzeige/Fehlerbehebung 10. LED-Statusanzeige/Fehlerbehebung Aktivierung erforderlich Aktivierung erforderlich Die LEDs leuchten blau und zwei weiße LEDs wandern von oben und unten zur Mitte. Die „Zugriffsverwaltung“/der „Lademodus“ ist nicht auf „Offen“ eingestellt. Verwenden Sie zum Akti- vieren einen angelernten RFID-Chip oder die App. RFID-Chip erkannt RFID-Chip erkannt 5 LEDs leuchten grün.
- Seite 22 Prüfen Sie ob die Phase/n des go-eCharger ord- nungsgemäß angeschlossen sind. Eventuell sind nur 2 Phasen angeschlossen. Falls keine Funktion eintritt, den go-e Support kontaktieren. Fehlerstrom erkannt Fehlerstrom erkannt Die LEDs blinken oben rot und leuchten unten rosa.
-
Seite 23: Firmware-Update
10. LED-Statusanzeige/Fehlerbehebung 10. LED-Statusanzeige/Fehlerbehebung Firmwareupdate Firmwareupdate Die LEDs blinken rosa und werden mit zuneh- menden Fortschritt des Updates gelb. Über die go-eCharger App wurde ein Firmwareup- date gestartet. Dieses kann einige Minuten Zeit in Anspruch nehmen. Den Charger währenddessen nicht vom Strom trennen. Firmwareupdate erfolgreich Firmwareupdate erfolgreich Die LEDs leuchten abwechselnd grün und... -
Seite 24: Resetkarte/Rfid-Chip/Feinsicherung
11. Resetkarte/RFID-Chip/Feinsicherung 11. Resetkarte/RFID-Chip/Feinsicherung go-eCharger Resetkarte go-eCharger Resetkarte Auf der Rückseite der Resetkarte finden Sie wichtige Zugangsdaten, welche Sie zur Einrichtung der App-Steuerung des Chargers benötigen: • “Serial number“: Seriennummer des go-eChargers • “Hotspot SSID“: WLAN-Hotspot-Name des Chargers • “Hotspot key“: WLAN-Hotspot-Passwort des Gerätes •... - Seite 25 Aufschrift „Fuse“) aufdrehen, die geschmolzene Feinsicherung entfernen, eine Ersatzfeinsicherung einsetzen und anschließend den Verschluss wieder anbringen. Die Feinsicherung darf auch durch Verwender des Gerätes selbst gewechselt werden. Den Anschluss des Chargers vorher stromfrei schalten. Nur original go-e Feinsicherungen (eine im Lieferumfang enthalten) verwenden.
-
Seite 26: Verbindung Über Hotspot Einrichten
Sie manuell in den Einstellungen Ihres mobilen Gerätes nach dem Netzwerk des Chargers (angezeigt als go-e-xxxxxx), um eine Verbindung zum Hot- spot des Chargers aufzubauen. Bei manueller Verbindung müssen Sie das Passwort ein- geben, welches Sie auf der Resetkarte unter „Hotspot key“... -
Seite 27: App
Chargers. Aktivieren Sie Ihre mobilen Daten oder stellen Sie eine Verbindung zu einem WLAN her. Tippen Sie erneut das „+“ Icon in der go-e Charger App an. Wählen Sie „Bereits eingerichteten go-eCharger hinzufügen“ aus. Hinterlegen Sie nun die Seriennummer und... - Seite 28 12. App - Laden 12. App - Laden Über die Ansicht „Laden“ der go-eCharger App ha- ben Sie direkten Zugriff auf die wichtigsten Funk- tionen, um Ladevorgänge zu starten, zu stoppen und zu überwachen. Sie besitzen mehrere go-eCharger? Tippen Sie das Bild des Chargers oder dessen Namen an, um zur Auswahlseite mit der Liste der verfügbaren Geräte zu gelangen.
-
Seite 29: App-Einstellungen
12. App - Einstellungen 12. App - Einstellungen Über den Reiter „Einstellungen“ der App können Sie Grund- und Komforteinstellungen des Char- gers anpassen. Für die Einstellungsoptionen fin- den Sie in der App Hilfetexte, weshalb Sie nach- folgend nur grundlegende Hinweise erhalten. Strompegel Strompegel Im Auslieferungszustand sind für den blauen... -
Seite 30: Kabelentriegelung
12. App - Einstellungen 12. App - Einstellungen Ladetimer Ladetimer Die Option „Ladetimer“ ermöglicht es Ihnen, den Ladevorgang in einen Zeitraum zu verlegen, zu dem Strom im Überfluss vorhanden ist (häufig in der Nacht). Damit handeln Sie besonders nach- haltig, da Sie die zum Feierabend üblichen Last- spitzen nicht erhöhen und Strom abnehmen, der sonst nicht sinnvoll verwendet werden könnte. -
Seite 31: Gewährleistung Und Ausschlüsse
Gewährleistungszeit zu reduzierten Konditionen ausgetauscht wird. Sofern ein inner- halb der Gewährleistungszeit berechtigt gerügter Mangel eine fix installierte Ladestation betrifft, sendet die go-e GmbH dem Kunden eine Austauschbox zu und übernimmt in Summe bis zu 70 Euro der Elektrikerkosten, die bei der Deinstallation der mangelhaften Ladestation und Instal- lation des Austauschgerätes anfallen. -
Seite 32: Ce-Konformitätserklärung
14. CE-Konformitätserklärung 14. CE-Konformitätserklärung Abweichende CE-Konformitätserklärung für go-eCharger mit Seriennummern CC1- oder CM-02- verfügbar unter www.go-e.co/downloads... -
Seite 33: Kontakt Und Support
Erste Hilfe erhalten Sie unter folgendem Link: www.go-e.co/fehlerbehebung Wenn Sie in dieser Anleitung, auf unserer Internetseite oder in der App auf Ihre Frage keine Antwort finden, nehmen Sie gerne Kontakt mit uns auf: go-e GmbH Satellitenstraße AT 9560 Feldkirchen Mail: office@go-e.co Tel: +43 4276 6240010 www.go-e.co...
