    Inhaltsverzeichnis Vielen Dank für Ihre Kaufentscheidung ............ Seite 4 Vor Installation und Inbetriebnahme ............Seite 5 Anmeldeinformation .................. Seite 5 Sicherheitshinweise .................. Seite 6 Produktübersicht ..................Seite 8 Lieferumfang ..................... Seite 9 Technische Daten ..................Seite 10 Montage ....................Seite 12 Ladevorgang durchführen .................

  • Seite 4: Vielen Dank Für Ihre Kaufentscheidung

    Vielen Dank für Ihre Kaufentscheidung Mit dem go-eCharger HOMEfix haben Sie sich für eine äußerst kompakte und vielseitige Ladestation für Elektroautos entschieden. Smarte und intelligente Lösungen, die das Laden von Elektroautos noch komfortabler machen, sind im go- eCharger HOMEfix bereits integriert.

  • Seite 5: Vor Installation Und Inbetriebnahme

    (wie beim go-eCharger HOMEfix 11 kW) vor der erstmaligen Inbetriebnahme beim zuständigen Stromnetzbetreiber nach dessen Vorgaben anzumelden. Hat die Ladestation eine Leistung von mehr als 12 kVA (wie der go-eCharger HOMEfix 22 kW) müssen Sie nach der Anmeldung und vor der Installation noch auf die Genehmigung des deutschen Netzbetreibers warten.

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Eine Missachtung der Bedienungsvorschriften kann schwerwie- gende Folgen haben. Die go-e GmbH lehnt jegliche Haftung für Schadensfälle ab, welche durch Missachtung der Bedienungsan- WARNUNG leitung oder von Warnhinweisen am Gerät selbst entstehen. ACHTUNG Achtung! Hochspannung, Brandgefahr! Verwenden Sie das Gerät auf keinen Fall, wenn das Gehäuse beschädigt oder geöffnet ist!
  • Seite 7 Räumen geeignet. Erkundigen Sie sich bei Unklarheit bei ihrem Fahrzeughersteller. Der go-eCharger HOMEfix verfügt über die Kommunikations- schnittstellen WLAN 802.11b/g/n 2,4GHz und RFID. Das WLAN wird auf einer Frequenz von 2,4Ghz, Kanäle 1-13 mit dem Fre- quenzband 2412-2472Mhz, betrieben.

  • Seite 8: Produktübersicht

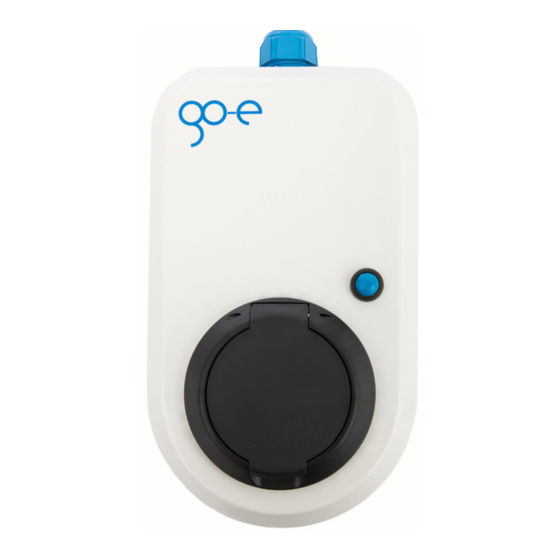

    Produktübersicht (1) Anschlusskabel (2) Gehäuse (3) RFID-Lesegerät (4) Druckknopf (5) Typ 2 Anschlussdose (6) LED Ring (7) Feinsicherung auf der Rückseite (1) Anschluss an die Hauselektrik (2) Extrem schlagfester und UV-beständiger Hochleistungskunststoff (3) Freigabe des Ladens durch RFID-Chips, falls zur Zugangskontrolle aktiviert (4) Wechsel der Ladestärke zwischen 5 vordefinierten Stufen, über die App anpassbar (5) Anschluss für den Typ 2 Stecker des Ladekabels mit Abdeckklappe als Wetterschutz (6) Anzeige der eingestellten Ladestärke oder des aktuellen Ladestatus...

  • Seite 9: Lieferumfang

    Lieferumfang 11 kW Ladebox oder 22 kW Ladebox Wandmontageplatte Montageset RFID-Chip Resetkarte 4 x Dübel/Schrauben für Montageplatte 1 x U-Stück für optionale Kabelsicherung 1 x Dübel/Schraube für U-Stück Ersatz-Feinsicherung Optional 22 kW Typ 2 Kabel Typ 2 Kabelhalter 2,5 Meter 5,0 Meter 7,5 Meter Seite 9...

  • Seite 10: Technische Daten

    Ÿ Relative Luftfeuchtigkeit: höchstens 95 % (nicht kondensierend) Ladeleistung: Ÿ Maximale Ladeleistung 11 kW (16 A 3-phasig | HOMEfix 11 kW) bzw. 22 kW (32 A 3-phasig | HOMEfix 22 kW) Ÿ Ladeleistung je nach Anzahl der Phasen des Autos zwischen 1,4 kW und 11 kW (HOMEfix 11 kW) bzw.
  • Seite 11 Ÿ Schlagfestigkeit = Ik10 Ÿ Schutzklasse = I Ÿ Verschmutzungsgrad = II Ÿ go-e Netzbetreiber API für autorisierten Zugriff des Stromnetzbetreibers auf den go-eCharger zur netzdienlichen Leistungsregelung App und Konnektivität: Ÿ Lokal (WLAN Hotspot) oder weltweit (über Heim-WLAN) verwendbar Ÿ...

  • Seite 12: Montage

    Diese zeichnet sich durch eine anerkannte elek- trotechnische Ausbildung aus, die es ihr erlaubt, alle elektrotechni- WARNUNG schen Arbeiten zur Installation des go-eCharger HOMEfix nach den ACHTUNG geltenden nationalen Vorschriften durchzuführen. Der go-eCharger verfügt über ein eingebautes FI-Schutzmodul mit Gleichstromerkennung (30 mA AC und 6 mA DC).

  • Seite 13: Ladevorgang Durchführen

    Ladevorgang durchführen Start des Chargers Der go-eCharger führt im Rahmen der erstmaligen Inbetriebnahme oder nach einem Neustart einen Selbsttest durch, bei dem die LEDs in Regenbogenfarben erstrahlen. Bereit zum Laden Nach dem Selbsttest leuchten die LEDs blau in der Stärke des voreingestellten Ladestroms auf (1 LED = 1 Ampere).

  • Seite 14: Ladevorgang Beenden

    Ladevorgang durchführen Laden Nach der Freigabe der Ladung durch das Auto rotieren die LEDs während des Ladevorgangs im Uhrzeigersinn um die Ladedose herum. Die Anzahl der „Schweife“ entspricht der Anzahl der angeschlossenen Phasen (bzw. bei go-eChargern mit der Seriennummer CM-03- der Anzahl der in der App eingestellten Phasen).

  • Seite 15: Led-Statusanzeige / Fehlerbehebung

    LED-Statusanzeige / Fehlerbehebung Der go-eCharger zeigt den Ladestatus über verschiedene Farben und Positionen der LEDs an. Zudem führt er eine ganze Reihe von Sicherheitsabfragen durch, um die genutzte Stromquelle auf evtl. Fehler zu untersuchen. Aus diesem Grund kann es, gerade bei unbekannten Stromquellen, dazu kommen, dass der go-eCharger einen Fehler anzeigt und die Ladung verweigert.
  • Seite 16 LED-Statusanzeige / Fehlerbehebung Aktivierung erforderlich Die LEDs leuchten blau und zwei weiße LEDs wandern von oben und unten zur Mitte. Die Zugangskontrolle ist nicht auf „Offen“ eingestellt. Verwenden Sie zum Aktivieren einen angelernten RFID- Chip oder die App. RFID-Chip erkannt 5 LEDs leuchten grün.
  • Seite 17 P r ü f e n S i e o b d i e P h a s e / n d e s g o - e C h a r g e r ordnungsgemäß angeschlossen sind. Eventuell sind nur 2 Phasen angeschlossen. Falls keine Funktion eintritt, den go-e Support kontaktieren. Fehlerstrom erkannt Die LEDs blinken oben rot und leuchten unten rosa.
  • Seite 18 LED-Statusanzeige / Fehlerbehebung Firmwareupdate Die LEDs blinken rosa und werden mit zunehmenden Fortschritt des Updates gelb. Über die go-eCharger App wurde ein Firmwareupdate gestartet. Dieses kann einige Minuten Zeit in Anspruch nehmen. Den Charger währenddessen nicht vom Strom trennen. Firmwareupdate erfolgreich Die LEDs leuchten abwechselnd grün und rosa.

  • Seite 19: Resetkarte / Rfid-Chip

    Resetkarte / RFID-Chip Reset auf Werkseinstellungen Mit der go-eCharger Resetkarte können Sie sämtliche Einstellungen der Ladebox auf die Werkseinstellungen zurücksetzen. Ÿ Dazu die Resetkarte an das RFID-Lesegerät der Ladebox halten. Ÿ Zur Bestätigung leuchten alle LEDs kurz rot auf. Weitere Daten auf der Resekarte Auf der Rückseite der Resetkarte finden Sie wichtige Daten für die Verbindung Ihres Gerätes mit der go-eCharger App: Ÿ...

  • Seite 20: Go-Echarger App - Verbindungsaufbau

    Anweisungen in der App, um den späteren Zugriff über die Cloud auf Ihren go-eCharger zu realisieren. Prüfen Sie, ob unter „Erweiterte Einstellungen“ die Verbindung zur go-e Cloud aktiviert ist. Nach erfolgreicher Einrichtung können Sie ihr Mobiltelefon vom Hotspot des Chargers trennen, die mobilen Daten wieder aktivieren (sofern deaktiviert) oder das Smartphone mit einem WLAN verbinden, um den Charger aus der Ferne zu steuern.

  • Seite 21: Go-Echarger App - Laden

    go-eCharger App - Laden Der nebenstehende Screenshot zeigt die Seite „Laden“ der go-eCharger App. Über diese Ansicht haben Sie direkten Zugriff auf die wichtigsten Funktionen, um Ladevorgänge zu starten, stoppen und zu überwachen. (1) Sie besitzen mehrere go-eCharger? Dann tippen Sie das Bild des Chargers oder dessen nebenstehenden Namen an, um zu einer Auswahlseite mit der Liste der verfügbaren Geräte zu gelangen.

  • Seite 22: Go-Echarger App - Einstellungen

    Preise werden automatisch an den go-eCharger übermittelt und im Reiter „Daten“ der Seite „Laden“ angezeigt (Hinweis: aWATTar ist derzeit nur in Deutschland und Österreich verfügbar). Für weitere Informationen zum Stromtarif besuchen Sie die go-e Seite bei aWATTar: www.awattar.com/services/goe Seite 22...

  • Seite 23: Kabelentriegelung

    go-eCharger App - Einstellungen Ladetimer Die Option „Ladetimer“ ermöglicht es Ihnen, den Ladevorgang in einen Zeitraum zu verlegen, zu dem Strom meist im Überfluss vorhanden ist (z. B. häufig in der Nacht). Damit handeln Sie besonders nachhaltig, da Sie die zum Feierabend üblichen Lastspitzen nicht weiter erhöhen und Strom abnehmen, der sonst nicht sinnvoll verwendet werden könnte.

  • Seite 24: Gewährleistung

    Gewährleistung Es gelten das gesetzliche Mängelhaftungsrecht sowie die gesetzliche Gewährleistung für zwei Jahre. Nach einem halben Jahr ab Lieferung der Ware geht die Beweislastpflicht der gesetzlichen Gewährleistung auf den Kunden über. Versandspesen bei wiederholter Reparatur aufgrund von technischen Mängeln durch den Hersteller trägt der Hersteller. Bei falscher Montage, unsachgemäßem Gebrauch oder falschem Anschluss bzw.

  • Seite 25: Bestätigung Zur Förderung

    Bestätigung zur Förderung GmbH Hiermit bestätigen wir, dass unser Produkt go-eCharger HOMEfix 11 kW bzw. go-eCharger HOMEfix 22 kW die folgenden Produktmerkmale besitzt: Ÿ ICCB (In-cable control box) mit 2 Meter Anschlusskabel und Typ2-Dose Ÿ 3-phasig 16 A Ladeleistung max. (Variante mit 11 kW) oder 3-phasig 32 A Ladeleistung max.

  • Seite 26: Ce Konformitätserklärung

    CE-Konformitätserklärung Abweichende Konformitätserklärung für go-eCharger mit Seriennummern CC1- oder CM-02- verfügbar unter www.go-e.co/downloads Seite 26...

  • Seite 27: Onlinesupport / Kontaktdaten

    Onlinesupport / Kontaktdaten Sie haben noch Fragen zum Betrieb des go-eChargers? Dann nutzen Sie unseren Onlinesupport. In den FAQ unter www.go-e.co/faq-charger gehen wir auf die häufigsten Fragen ein. Dort werden Sie mit hoher Sicherheit fündig. Sollten Sie darüber hinaus Hilfe bei einem technischen Problem benötigen, finden Sie unter www.go-e.co/fehlerbehebung...
