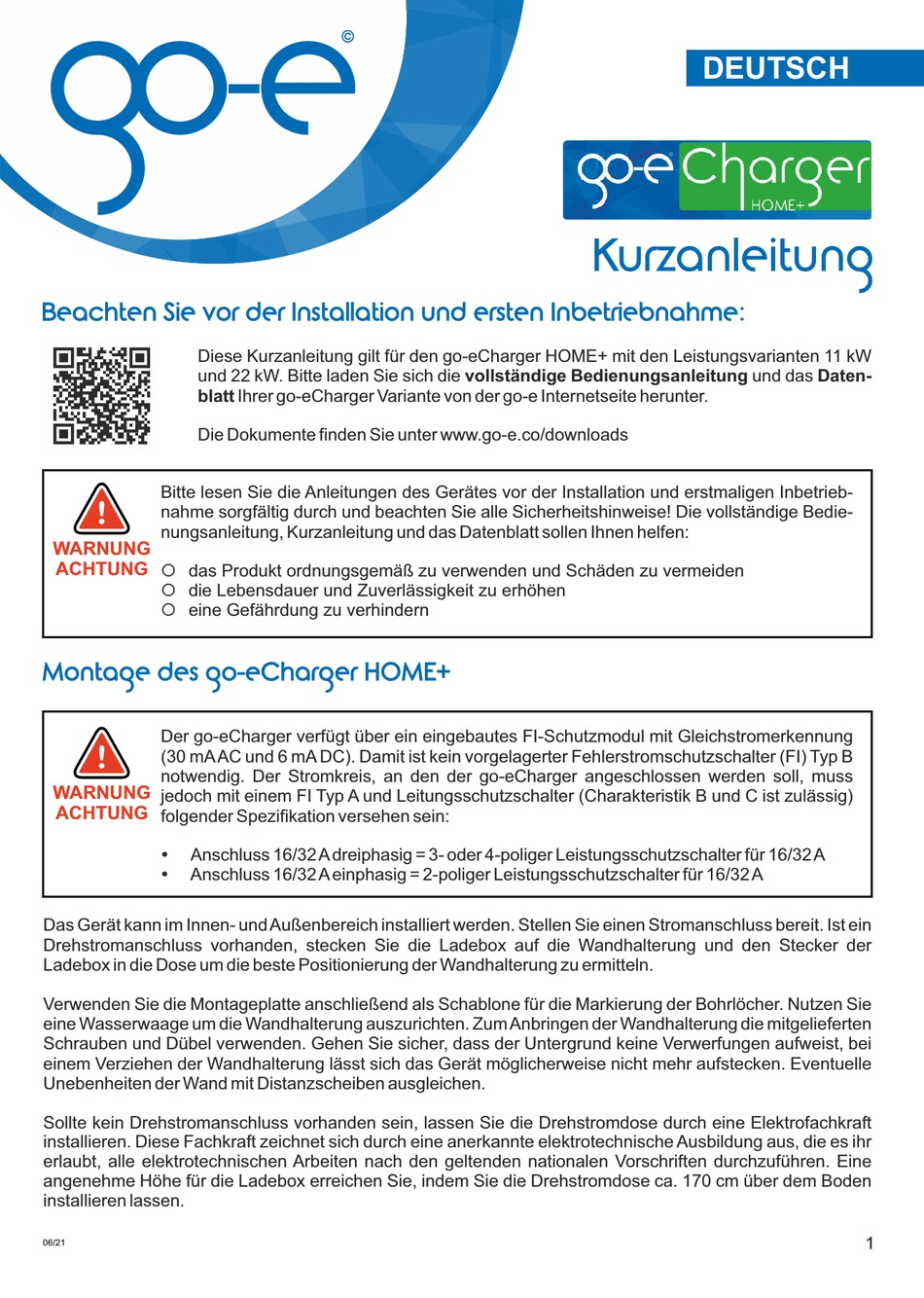

go-e Home + Kurzanleitung

Beachten Sie vor der Installation und ersten Inbetriebnahme:
Diese Kurzanleitung gilt für den go-eCharger HOME+ mit den Leistungsvarianten 11 kW
und 22 kW. Bitte laden Sie sich die vollständige Bedienungsanleitung und das Daten-
blatt Ihrer go-eCharger Variante von der go-e Internetseite herunter.
Die Dokumente finden Sie unter www.go-e.co/downloads
Bitte lesen Sie die Anleitungen des Gerätes vor der Installation und erstmaligen Inbetrieb-
nahme sorgfältig durch und beachten Sie alle Sicherheitshinweise! Die vollständige Bedie-
nungsanleitung, Kurzanleitung und das Datenblatt sollen Ihnen helfen:
WARNUNG
ACHTUNG
¡ das Produkt ordnungsgemäß zu verwenden und Schäden zu vermeiden
¡ die Lebensdauer und Zuverlässigkeit zu erhöhen
¡ eine Gefährdung zu verhindern
Montage des go-eCharger HOME+
Der go-eCharger verfügt über ein eingebautes FI-Schutzmodul mit Gleichstromerkennung
(30 mA AC und 6 mA DC). Damit ist kein vorgelagerter Fehlerstromschutzschalter (FI) Typ B
notwendig. Der Stromkreis, an den der go-eCharger angeschlossen werden soll, muss
WARNUNG
jedoch mit einem FI Typ A und Leitungsschutzschalter (Charakteristik B und C ist zulässig)
ACHTUNG
folgender Spezifikation versehen sein:
Ÿ
Anschluss 16/32 A dreiphasig = 3- oder 4-poliger Leistungsschutzschalter für 16/32 A
Ÿ
Anschluss 16/32 A einphasig = 2-poliger Leistungsschutzschalter für 16/32 A
Das Gerät kann im Innen- und Außenbereich installiert werden. Stellen Sie einen Stromanschluss bereit. Ist ein
Drehstromanschluss vorhanden, stecken Sie die Ladebox auf die Wandhalterung und den Stecker der
Ladebox in die Dose um die beste Positionierung der Wandhalterung zu ermitteln.
Verwenden Sie die Montageplatte anschließend als Schablone für die Markierung der Bohrlöcher. Nutzen Sie
eine Wasserwaage um die Wandhalterung auszurichten. Zum Anbringen der Wandhalterung die mitgelieferten
Schrauben und Dübel verwenden. Gehen Sie sicher, dass der Untergrund keine Verwerfungen aufweist, bei
einem Verziehen der Wandhalterung lässt sich das Gerät möglicherweise nicht mehr aufstecken. Eventuelle
Unebenheiten der Wand mit Distanzscheiben ausgleichen.
Sollte kein Drehstromanschluss vorhanden sein, lassen Sie die Drehstromdose durch eine Elektrofachkraft
installieren. Diese Fachkraft zeichnet sich durch eine anerkannte elektrotechnische Ausbildung aus, die es ihr
erlaubt, alle elektrotechnischen Arbeiten nach den geltenden nationalen Vorschriften durchzuführen. Eine
angenehme Höhe für die Ladebox erreichen Sie, indem Sie die Drehstromdose ca. 170 cm über dem Boden
installieren lassen.
06/21
DEUTSCH
Kurzanleitung
1
