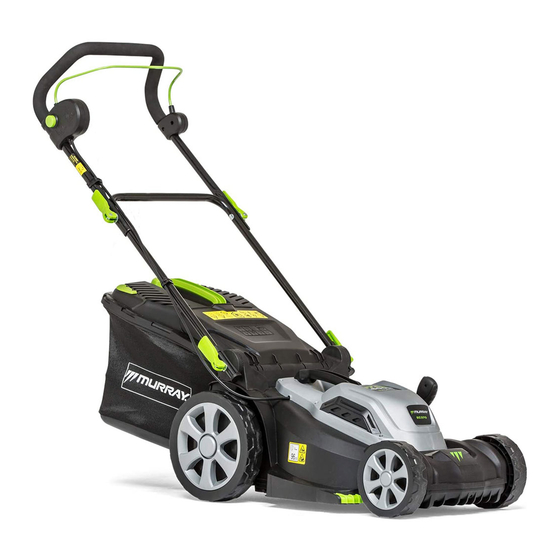

Murray EC320 Bedienungsanleitung
Verwandte Anleitungen für Murray EC320
Inhaltszusammenfassung für Murray EC320
-
Seite 154: Verwendungszweck
WICHTIGE INFORMATION Details Vielen Dank, dass Sie sich für ein Murray-Produkt entschieden haben. Murray ist stolz auf die Qualität und Leistung aller seiner Produkte. Diese Bedienungsanleitung hilft bei der Montage, der sicheren Verwendung und der Wartung Ihres Produkts. Bitte lesen Sie die folgenden Warnhinweise, um Ihre Sicherheit bei der Verwendung und die Langlebigkeit Ihres Produkts zu gewährleisten. - Seite 155 INHALT & SYMBOLE Inhaltsverzeichnis Merkmale & Definitionen Merkmale & Lieferumfang Sicherheit & Handhabung Allgemeine Sicherheit Produktentsorgung Elektrische Sicherheit Montage Auspacken Ausklappen & Einstellen der Griffe Kabelbefestigung Montage der Grasfangeinrichtung Installieren & Entfernen des Mulchstopfen Betriebsanweisungen Starten & Stoppen Einstellung der Schnitthöhe Kurzanleitung zur Einstellung Mähtipps Tipps zum Mulchen...
- Seite 156 MERKMALE & DEFINITIONEN Merkmale & Lieferumfang Startknopf Motorstoppbügel Lenkeroberteil Lenkerunterteil Schnellspannverschluss (Lenkeroberteil) Füllstandanzeige Grasfangkorb Grasfangkorb Gehäuse Kabelclip Schnellspannverschluss und Lenker einstellung Höhenverstellhebel (Position kann je nach Modell variieren) Hinterrad Netzanschluss Vorderrad Mittlerer Trasnportgriff Zugentlastung Mulchstopfen (nur für das Modell 37 cm) - Bedienungsanleitung des Mähers/Sicherheitshandbuch (nicht abgebildet) WARNUNG Nehmen Sie das Produkt nicht in Betrieb, wenn eine Komponente fehlt oder beschädigt ist.
-
Seite 157: Sicherheit & Handhabung
SICHERHEIT & HANDHABUNG Allgemeine Sicherheit • Bewahren Sie dieses Handbuch an einem sicheren Ort auf und schlagen Sie regelmäßig darin nach. Stellen Sie sicher, dass auch andere Benutzer dieses Handbuch lesen und sich der Risiken für die Produktsicherheit bewusst sind. •... -
Seite 158: Verwendung
SICHERHEIT & HANDHABUNG Verwendung • Betreiben Sie die Maschine nur bei Tageslicht oder bei gutem Kunstlicht. • Verwenden Sie die Maschine nicht in nassem Gras. • Vergewissern Sie sich immer, dass Sie in Hanglagen einen guten Stand haben. • Normal gehen, nicht rennen. •... -
Seite 159: Elektrische Sicherheit
SICHERHEIT & HANDHABUNG Elektrische Sicherheit Dieses Produkt hat eine Nennleistung von 1600 W (Modell 37 cm) oder 1200 W (Modell 32 cm), Eingangsspannung 220-240 V, 50 Hz. Verwenden Sie dieses Produkt nicht mit einer anderen Versorgungsspannung; es besteht Elektroschlaggefahr. Das Gerät muss abgeschaltet werden vor dem Abziehen des Steckers und trennen von der Wandsteckdose oder einem Verlängerungskabel. -
Seite 160: Produktentsorgung
SICHERHEIT & HANDHABUNG Produktentsorgung KORREKTE ENTSORGUNG DES PRODUKTS Elektroaltgeräte dürfen nicht über den Hausmüll entsorgt werden. Bitte bringen Sie diese Geräte zum Recycling zu den vorhandenen Einrichtungen. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Händler nach Möglichkeiten zum Recycling. KORREKTE ENTSORGUNG DER VERPACKUNG Die Verpackung besteht aus Karton und entsprechend gekennzeichneten Kunststoffen, die recycelt werden können. -
Seite 161: Ausklappen & Einstellen Der Griffe
MONTAGE Ausklappen & Einstellen der Griffe Handles Für Modell 37 cm, siehe Abb. 1, 2 und 3 • Lenkerunterteil durch die Öffnung in der Kabelaufhängung führen und einhängen. • Schieben Sie die beiden Schnellspannverschluss und Lenker einstellung an das Ende des. •... -
Seite 162: Kabelbefestigung
MONTAGE Kabelbefestigung HINWEIS: SIehe Abb.6 und 7 • Kabelclips (9) auf an dem Kabel befestigen, das vom Schaltkasten zu Motor geführt wird, und an den Lenkerunterteil und Lenkeroberteil befestigen. • Beim Anschluss an den Netzstrom das Verlängerungskabel dieses ca. 30 cm (1 Fuß) vom Ende doppelt nehmen und die Schlaufe über die Kabelhalterung (16) hängen. -
Seite 163: Installieren & Entfernen Des Mulchstopfen
MONTAGE Installieren & Entfernen des Mulchstopfens HINWEIS: Nicht bei allen Modellen enthalten.. HINWEIS: Siehe Abbildung 9 • Vergewissern Sie sich, dass der Stecker vor Beginn der Montage abgezogen wurde. • Wenn Sie den Mulchstopfen entfernen möchten, heben Sie zunächst die hintere Klappe (1) •... - Seite 164 BETRIEBSANWEISUNGEN HINWEIS: Siehe Abbildung 10 Zum Starten des Mähers: • Verlegen Sie das Kabel richtig im Kabelspanner und stecken Sie den Stecker in die Steckdose.) Motorsto • Drücken halten ppbügel Sicherheitsverriegelung (1). (Siehe Abb. 10) Ziehen Sie den Motorstoppbügel (2) nach •...
-
Seite 165: Einstellung Der Schnitthöhe
BETRIEBSANWEISUNGEN WARNUNG Versuchen Sie nicht, die Sicherheitsverriegelung oder den Bremskontrollgriff zu übersteuern. Der Bremskontrollgriff darf weder festgebunden noch gesperrt werden. Lassen Sie den Mäher nicht unbeaufsichtigt. Einstellung der Schnitthöhe HINWEIS: Siehe Abbildung 11 HINWEIS: Die Position und das Aussehen des Höhenverstellhebels kann je nach Modell variieren. Bevor Sie den Mäher zum ersten Mal benutzen, stellen Sie die Schnitthöhe auf die für Ihren Rasen am besten geeignete Höhe ein. -
Seite 166: Kurzanleitung Zur Einstellung
BETRIEBSANWEISUNGEN Kurzanleitung zur Einstellung 1 - BEREIT • Ziehen Sie den Stecker aus der Steckdose. • Überprüfen Sie, ob das Gras hoch oder dick ist. • Überprüfen Sie, ob der Fänger und das Deck frei von Gras sind. × Stellen Sie den Mäher nicht ein, solange er mit dem Stromnetz verbunden ist;... -
Seite 167: Mähtipps
BETRIEBSANWEISUNGEN Der Mäher ist mit einem Motor mit einer THERMOSCHUTZ*-Vorrichtung ausgestattet, um den Motor bei Stromausfall oder infolge von Überladung oder Blockierung zu schützen. Vermeiden Sie häufiges Überlasten des Gerätes, weil dann ggf. der Motorthermoschutz aktiviert wird. Nach dem Auslösen des Motorthermoschutzes muss das Gerät ausreichend abkühlen. -
Seite 168: Tipps Zum Mulchen
BETRIEBSANWEISUNGEN Tipps zum Mulchen Stellen Sie den Mäher auf die höchste Schnitthöhe ein, wenn Sie auf unebenem Boden oder bei hohem Unkraut mähen. Für effektives Mulchen sollten Sie kein nasses Gras schneiden, da es dazu neigt, an der Unterseite des Decks zu haften, was ein ordnungsgemäßes Mulchen von Grasschnitt verhindert. -
Seite 169: Wartung & Pflege
WARTUNG & PFLEGE Grasfangkorb leeren HINWEIS: Siehe Abbildung 13 • Stoppen Sie den Mäher und lassen Sie das Mähmesser vollständig zum Stehen kommen Ziehen Sie den Stromstecker ab. • Heben Sie die hintere Klappe an. • Ziehen Sie den Grasfangkorb an seinem Griff aus dem Mäher. •... -
Seite 170: Austausch Des Mähmesser
Schneidkanten der Klinge mit Lappen und anderem Material umwickeln. Der Kontakt mit der Klinge kann zu schweren Verletzungen führen. HINWEIS: Verwenden Sie nur Original-Ersatzteile, die von Murray hergestellt und garantiert wurden. Bestehen Sie darauf bei Ihrem Teile- und Servicehändler. -
Seite 171: Reinigung
HINWEIS: Überprüfen Sie regelmäßig alle Befestigungselemente, und stellen Sie immer sicher, dass sich der Mäher in einem sicheren Betriebszustand befindet. Verwenden Sie nur Original- Ersatzklingen von Murray. Ersetzen Sie abgenutzte oder beschädigte Klingen und Schrauben in Sets, um ein Gleichgewicht zu bewahren. -
Seite 172: Lagerung
WARTUNG & PFLEGE Lagerung Die folgenden Schritte sollten durchgeführt werden, um die Maschine für die Lagerung vorzubereiten. • Reinigen Sie die Maschine wie im vorherigen Abschnitt beschrieben. • Überprüfen Sie die Klinge und ersetzen Sie sie bei Bedarf oder schärfen Sie sie (siehe Abschnitt Wartung). -
Seite 173: Wartungsliste
WARTUNG & PFLEGE Service • Manipulieren Sie niemals die Sicherheitsvorrichtungen. Überprüfen Sie diese regelmäßig auf ihre ordnungsgemäße Funktion. HINWEIS: Die Kontaktdaten für den Kundendienst finden Sie auf der mit diesem Produkt gelieferten Garantiekarte. WARNUNG Lassen Sie zu keinem Zeitpunkt Bremsflüssigkeiten, Benzin, Produkte auf Erdölbasis, eindringende Öle usw. -
Seite 174: Fehlerbehebung
FEHLERBEHEBUNG Fehlerbehebung PROBLEM MÖGLICHER GRUND LÖSUNG Der Mäher startet Stromkabel verbinden. Der Mäher ist nicht mit dem nicht. Stromnetz verbunden. Trennen Sie den Mäher vom Stromnetz und prüfen Sie unter Deck & Grasfangsack nach Gras hat sich um die Klingen Verstopfungen durch Gras. -
Seite 175: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen PRODUKTSPEZIFIKATIONEN Beschreibung Murray Elektro-Rasenmäher Modellnr. 2691887/2691585 2691888/2691584 Decksart Kunststoff Kunststoff Schnittbreite 32 cm 37 cm Eingangsspannung 230-240V, 50Hz 230-240V, 50Hz Motortyp Bürste Bürste Motorspezifikation 1200 Watts 1600 Watts Motorwellendurchmesser 8.5 mm 10 mm Maximale Motordrehzahl 3500...
