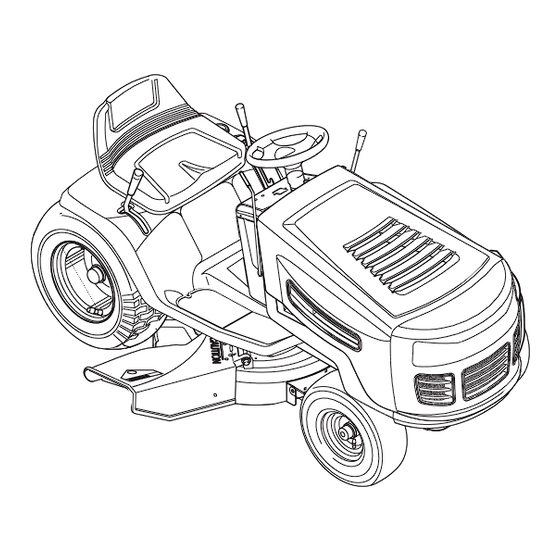

- Seite 69 All manuals and user guides at all-guides.com BEDIENUNGSANLEITUNG Modell-Nr. 465307X51A Produkttyp Herstellernr. Beschreibung 7800283 46" Murray CE Riding Mower (Sitzmäher) ACHTUNG: Lesen und befolgen Sie alle Anweisungen. Anleitung Teilnr. 7102112 Revision 00 Revisionsdatum 03/2008 TP 199-4855-00-RD-R...
- Seite 71 All manuals and user guides at all-guides.com Inhalt Internationale Symbole ........4 Eingeschränkte Gewährleistung .
-
Seite 72: Internationale Symbole
All manuals and user guides at all-guides.com Internationale Symbole WICHTIG: Die folgenden Symbole befinden sich auf Ihrem Gerät oder in der mit dem Produkt gelieferten Dokumentation. Machen Sie sich vor der Inbetriebnahme des Geräts mit allen Symbolen vertraut. Sicherheitswarnzeichen Achtung WICHTIG: Vor dem Betrieb dieser Maschine das Benutzer- handbuch lesen. - Seite 73 All manuals and user guides at all-guides.com...
-
Seite 74: Informationen Für Den Eigentümer
All manuals and user guides at all-guides.com Informationen Für Den Eigentümer Machen Sie sich mit dem Produkt vertraut CE-ID-Schildmarkierungen Durch eine gute Kenntnis des Geräts und seiner Funk- ID-Nummer des Herstellers tion können Sie die besten Leistungen erzielen. Vergle- B. Seriennummer des Herstellers ichen Sie beim Lesen dieses Handbuchs die Abbildungen mit dem Gerät. -
Seite 75: Sicherheitshinweise
All manuals and user guides at all-guides.com Sicherheitshinweise Für Sichelmäher mit Fahrersitz c. Benzin ist vor dem Starten des Motors einzufüllen. Bei laufendem Motor oder heißer Schulung Maschine darf weder der Tankverschluß geöffnet noch Benzin nachgefüllt werden. 1. Lesen Sie die Gebrauchsanweisung sorgfältig. Machen Sie sich mit den Stellteilen und dem d. -
Seite 76: Wartung Und Lagerung
All manuals and user guides at all-guides.com Sicherheitshinweise 14. Während des Transports oder bei Nichtgebrauch 6. Wahren Sie Vorsicht beim Ziehen von Lasten oder wenn Sie schwere Ausrüstungen verwenden. des Mähers sind die Antriebe oder Anbaugeräte auszukuppeln. a. Benutzen Sie nur zugelassene Anhängevor- richtungen;... -
Seite 77: Montage
All manuals and user guides at all-guides.com Montage Alle Befestigungselemente sind in der Ersatzteiltüte. 1. Heben Sie die Vorderseite des Traktors an. Legen Sie eine Stütze (ein Stück Holz) unter den Traktor. Werfen Sie keine Teile oder Materialien weg, bevor das Gerät zusammengebaut ist. -
Seite 78: Montage Des Mähergehäuses
All manuals and user guides at all-guides.com Montage Montage des Mähergehäuses 6. Befestigen Sie den vorderen Aufhänger an der Achsstütze. Siehe Abb. “F.” 1. Bringen Sie die Schneidmesser-Rotationssteuerung (1) auf die AUSKUPPLUNGS-Position (siehe Abb. 2). 7. Stellen Sie sicher, dass der Mäher-Treibriemen sich zwischen der Riemenscheibe und den beiden 2. -
Seite 79: Zusammenbau Des Lenkrads
All manuals and user guides at all-guides.com Montage 13. Befestigen Sie die Messräder (12) mit den Zusammenbau des Lenkrads Befestigungselementen an den Achsbolzen (11) 1. Stellen Sie sicher, dass die Vorderräder nach vorne (siehe Abb. 3). gerichtet sind. 14. Überprüfen Sie die Funktion der Schneidmesser- 2. - Seite 80 All manuals and user guides at all-guides.com Montage Wartungsfreie Batterie Installieren der Batteriekabel WICHTIG: Überprüfen Sie das Datum der Batterie, WARNUNG bevor Sie die Batteriekabel an der Batterie befestigen. Anhand des Batteriedatums können Sie erkennen, ob die Batterie aufgeladen werden muss. Um der Entstehung von Funken vorzubeugen, befestigen Sie das rote Kabel an der (+) 1.
-
Seite 81: Betrieb
All manuals and user guides at all-guides.com Betrieb Wichtig! Bevor Sie mit dem Mähen beginnen Zubehör • Überprüfen Sie das Motoröl. Dieses Gerät kann mit vielen verschiedenen Zubehörteilen benutzt werden. Das Gerät kann • Füllen Sie den Tank mit Benzin. Zubehörteile wie Rasen-Kehrmaschine, Rasenbelüfter •... - Seite 82 All manuals and user guides at all-guides.com Betrieb 1. Drücken Sie das Kupplungs-/Bremspedal (2) ganz WARNUNG nach vorne, um das Gerät zu stoppen. Lassen Sie den Fuß auf dem Pedal. Halten Sie Ihre Hände und Füße bei laufenden 2. Schieben Sie die Drosselklappe auf die Position Motor immer in sicherer Entfernung zum LANGSAM.
- Seite 83 All manuals and user guides at all-guides.com Betrieb Stoppen des Mähgeräts FUNKTION SCHALTHE- PEDAL- DROSSELK- BELPOSITION POSITION LAPPE 1. Nehmen Sie Ihren Fuß langsam vom Drehzahlregelungspedal (8) und drücken Sie auf das Kupplungs-/Bremspedal (2) (siehe Abb. 7). Schneiden, Niedrig (TRIM) Schneefräse 2.
-
Seite 84: Installieren Des Mulcher-Schlegels
All manuals and user guides at all-guides.com Betrieb Entfernen des Mulcher-Schlegels Mulching-Tipps 1. Heben Sie das Abschirmblech (1) an (siehe Abb. 8). Wenn Sie Ihr Mulcher-Zubehörteil benutzen, wird das Entfernen Sie die beiden Flügelschrauben (2) und die Gras in sehr kleine Stücke geschnitten. Diese kleinen beiden Fahrgestellbolzen (3). -
Seite 85: Betrieb Mit Dem Mähergehäuse
All manuals and user guides at all-guides.com Betrieb Betrieb mit dem Mähergehäuse Betreiben automatischer Antriebsgeräte auf Hügeln WARNUNG WARNUNG Das Abschirmblech ist eine Sicherheitsvorrichtung. Das Abschirmblech darf Fahren Sie mit dem Gerät keine Hügel hinauf niemals entfernt werden. Das Abschirmblech oder hinab, die zu steil sind, um rückwärts drückt das abgeschnittene Material zum Boden hinaufzufahren. -
Seite 86: Bevor Sie Den Motor Starten
All manuals and user guides at all-guides.com Betrieb Bevor Sie den Motor starten Starten Sie den Motor Überprüfen Sie den Ölstand WARNUNG HINWEIS: Der Motor wurde mit Öl gefüllt vom Werk geliefert. Überprüfen Sie den Ölstand. Fügen Sie ggf. Das Elektrosystem verfügt über ein Bediener- Öl hinzu. -
Seite 87: Mähen Und Absacken Des Grases
All manuals and user guides at all-guides.com Betrieb Mähen und Absacken des Grases 8. Wenn Sie große Bereiche mähen, beginnen Sie, indem Sie nach rechts drehen, so dass das 1. Damit Ihr Rasen ein optimales Aussehen erhält, abgeschnittene Gras von Büschen, Zäunen, überprüfen Sie die Schnitthöhe des Mähergehäuses. -
Seite 88: Wartungstabelle
All manuals and user guides at all-guides.com Wartungstabelle Häufigkeit Notwendige Wartung Kommentare Täglich bzw. jeweils vor Siehe Gebrauchsanweisungen für Wartung des Motors. Gebrauch den Motor. Messer überprüfen. Auf Risse, Abnutzung und über- mäßIge Schäden überprüfen. Rückstände vom Gerät und von dem zu mähenden Gebiet entfernen. -
Seite 89: Wartung
All manuals and user guides at all-guides.com Wartung Allgemeine Empfehlungen Ersetzen Sie beschädigte Teile mit Original-Ersatzteilen, bevor Sie das Gerät in Betrieb nehmen. Gehen Sie zu 1. Es ist die Verantwortung des Besitzers, dieses einem autorisierten Kundendienst-Center in Ihrer Nähe. Produkt instand zu halten. -
Seite 90: Einstellen Der Schneidmesser-Rotationssteuerung
All manuals and user guides at all-guides.com Wartung 5. Entfernen Sie die Schneidmesser-Antriebsfeder (2) WARNUNG von der Schneidmesser-Steuerstange (1) (siehe Abb. 13). Stecken Sie die Schneidmesser-Antriebsfeder Stellen Sie jederzeit sicher, dass die (2) in das mittlere Loch (4). Dadurch wird die Schraubenmutter, mit der das Schneidmesser Spannung auf den Mäher-Treibriemen erhöht. -
Seite 91: Überprüfen Und Einstellen Der Kupplung
All manuals and user guides at all-guides.com Wartung 11. Überprüfen Sie die Klötze der Schneidmesser- 1. Überprüfen Sie den Leitweg des Bewegungs- Bremse (7) (siehe Abb. 14). Wenn die Bremsklötze Treibriemens. Stellen Sie sicher, dass der Treibriemen übermäßig abgenutzt oder beschädigt sind, ersetzen richtig installiert ist und sich in allen Sie sie durch neue Bremsklotzbausätze. -
Seite 92: Überprüfen Und Einstellen Der Antriebsbremse
All manuals and user guides at all-guides.com Wartung Überprüfen und Einstellen der Entfernen der Batterie Antriebsbremse Um die Batterie (1) aufzuladen oder zu reinigen, entfernen Sie diese wie folgt aus dem Gerät (siehe Drücken Sie das Kupplungs-/Bremspedal ganz nach Abb. 6). vorne. -
Seite 93: Einstellen Der Messräder
All manuals and user guides at all-guides.com Wartung Einstellen der Messräder HINWEIS: Radklammer-Lochnummer 1 entspricht Hubhebel-Positionnummer 1. Radklammer- Die Achsenbolzen für die Messräder wurden in der Lochnummer 2 entspricht Hubhebel-Positionnummer NIEDRIGEN Schnittposition montiert. Um die Position der 2. Radklammer-Lochnummer 3 entspricht Hubhebel- Messräder zu verändern, verschieben Sie die Positionnummern 3, 4, 5 und 6. -
Seite 94: Schmieren Des Geräts
All manuals and user guides at all-guides.com Wartung Abb. 18 4. Lösen Sie die linken und rechten Einstellknöpfe (1) (siehe Abb. 18). Drücken Sie beide Seiten des Mähergehäuses nach unten. Stellen Sie sicher, dass beide Seiten des Mähergehäuses sich auf einer flachen Oberfläche befinden. -
Seite 95: Auswechseln Des Bewegungs-Treibriemens
All manuals and user guides at all-guides.com Wartung Auswechseln des Bewegungs-Treibriemens 7. Entfernen Sie die vier Schrauben (7), mit denen der Leerlaufklammer-Bausatz (8) befestigt ist (siehe Abb. Entfernen des Motor-Treibriemens 21). 1. Entfernen Sie die Batterie. 2. Entfernen Sie das Mähergehäuse. Siehe “Entfernen und Installieren des Mähergehäuses.”... - Seite 96 All manuals and user guides at all-guides.com Wartung 9. Entfernen Sie den Leerlaufklammer-Bausatz (12) 11. Senken Sie die Wechslerbausatz-Klammer (5) und (siehe Abb. 23). schieben Sie den Motor-Treibriemen (10) über das Oberteil der Wechslerscheibe (15) (siehe Abb. 25). 12. Entfernen Sie die Riemenführungsstange (16) (siehe Abb.
- Seite 97 All manuals and user guides at all-guides.com Wartung Installation des Motor-Treibriemens Entfernen des Achsen-Treibriemens 1. Um den Motor-Treibriemen (10) zu installieren, 1. Entfernen Sie die Batterie. befolgen Sie die obigen Schritte in umgekehrter 2. Entfernen Sie das Mähergehäuse. Siehe “Entfernen Reihenfolge (siehe Abb.
-
Seite 98: Auswechseln Des Primär-Mäher-Treibriemens
All manuals and user guides at all-guides.com Wartung 8. Entfernen Sie den Achsen-Treibriemen (28) von der Auswechseln des Primär-Mäher- Achseneingangs-Riemenscheibe (29) (siehe Abb. Treibriemens 31). 1. Entfernen Sie das Mähergehäuse. Siehe “Entfernen und Installieren des Mähergehäuses.” 2. Entfernen Sie die 3 Schrauben (1) von der linken Riemenscheiben-Abdeckung (2). -
Seite 99: Entfernen Des Mähergehäuses
All manuals and user guides at all-guides.com Wartung 8. Stellen Sie sicher, dass die “V”-Seite des Primär- 12. Legen Sie den Primär-Mäher-Treibriemen um die Mäher-Treibriemens wie dargestellt gegen die Riemenscheibe. Spindelriemenscheibe zu liegen kommt. 13. Installieren Sie das Mähergehäuse. Siehe “Entfernen 9. -
Seite 100: Auswechseln Der Sicherung
Kundendienstgeschäft. 3. Laden Sie die Batterie auf. Garantie-Service ist nur durch autorisierte Kundendiensthändler erhältlich. Finden Sie auf unserer Karte unter www.murray.com einen Händler in Ihrer Nähe. Ersatzteile für Motor, Achse und Übertragung sind von autorisierten Kundendienst-Centern des Herstellers erhältlich, die in den kommerziellen Seiten des Telefonbuchs zu finden sind. -
Seite 101: Stroungsbehebung
All manuals and user guides at all-guides.com Stroungsbehebung Problem Solution Der Motor springt nicht an. 1. Die im Abschnitt „Anlassen des Motors“ in diesem Buch beschriebe nen Schritte befolgen. 2. Für Modelle mit elektrischem Anlasser: Batterieklemmen säubern. Kabel fest anschließen. 3. - Seite 102 All manuals and user guides at all-guides.com Stroungsbehebung Problem Solution Der Motor läßt sich nicht auf Leerlaufdrehzahl 1. Zündkerze auswechseln. bringen. 2. Luftfilter reinigen. 3. Vergaser einstellen. 4. Gashebel einstellen. 5. Treibstofftank entleeren. Treibstoffleitung reinigen. Kraftstoffilter auswechseln. Bei heißem Motor tritt ein Leistungsverlust ein. 1. Luftsieb reinigen. 2.
- Seite 103 All manuals and user guides at all-guides.com Stroungsbehebung Problem Solution Bei Freigabe der Kupplung/des Bremspedals 1. Zeitweilige Riemengeräusche beeinflussen den Betrieb des Geräts ist ein Geräusch vom Riemen hörbar. nicht. Bei dauerhaften Riemengeräuschen Riemenposition untersuchen. Sicherstellen, daß sich der Riemen innerhalb aller Riemenführungen befindet.
