Regelungen
(Fortsetzung)

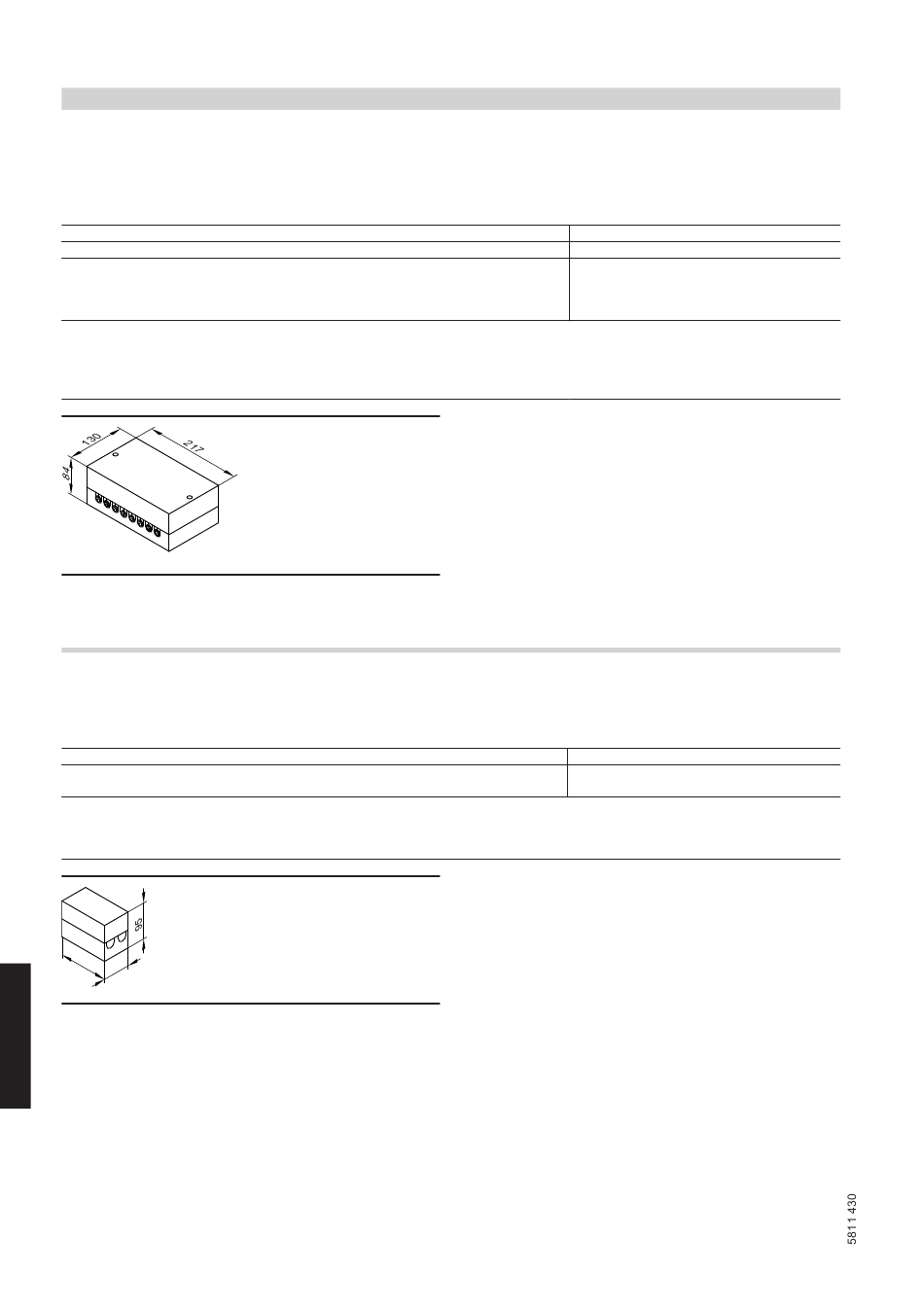

Externe Erweiterung H1

Best.-Nr. 7179 058
Funktionserweiterung im Gehäuse, zur Montage an die Wand.
Mit der Erweiterung können folgende Funktionen realisiert werden:
Funktion
– Anschluss einer Sammelstörmeldung
– Anschluss einer Heizkreispumpe (stufig) für direkt angeschlossenen Heizkreis
– Anschluss einer Umwälzpumpe zur Speicherbeheizung
– Nur bei Vitotronic 200, Typ HO1:
Anschluss einer Zirkulationspumpe
– Anforderung einer Mindestkesselwassertemperatur
– Externes Sperren
– Vorgabe der Kesselwasser-Solltemperatur über einen 0-10 V-Eingang
– Nur bei Vitotronic 200, Typ HO1:
Externe Betriebsprogrammumschaltung

Externe Erweiterung H2

Best.-Nr. 7179 265
Funktionserweiterung im Gehäuse, zur Montage an die Wand.
Mit der Erweiterung können folgende Funktionen realisiert werden:
Funktion
– Nur bei Vitotronic 200, Typ HO1:
Anschluss einer Zirkulationspumpe
– Anforderung einer Mindestkesselwassertemperatur
– Externes Sperren
– Nur bei Vitotronic 200, Typ HO1:
Externe Betriebsprogrammumschaltung
1 3
0
7 2
7
VIESMANN
92
Nennbelastbarkeit des Relaisausgangs
Technische Daten
Nennspannung
Nennfrequenz
Nennstrom
Leistungsaufnahme
Schutzklasse
Schutzart
Zulässige Umgebungstemperatur
– bei Betrieb
– bei Lagerung und Transport
Nennbelastbarkeit des Relaisausgangs
Technische Daten
Nennspannung
Nennfrequenz
Nennstrom
Leistungsaufnahme
Schutzklasse
Schutzart
Zulässige Umgebungstemperatur
– bei Betrieb
– bei Lagerung und Transport
0,4(0,2) A 250 V~
je 2(1) A 250 V~
gesamt max. 4 A~
230 V~
50 Hz
4 A
4 W
I
IP 32
0 bis +40 °C
Verwendung in Wohn- und
Heizungsräumen
(normale Umgebungsbedin-
gungen)
–20 bis +65 °C
2(1) A 250 V~
230 V~
50 Hz
2 A
3 W
I
IP 32
0 bis +40 °C
Verwendung in Wohn- und
Heizungsräumen
(normale Umgebungsbedin-
gungen)
–20 bis +65 °C
