Kondenswasseranschluss - Viessmann VITODENS 200-W WB2B Planungsanleitung

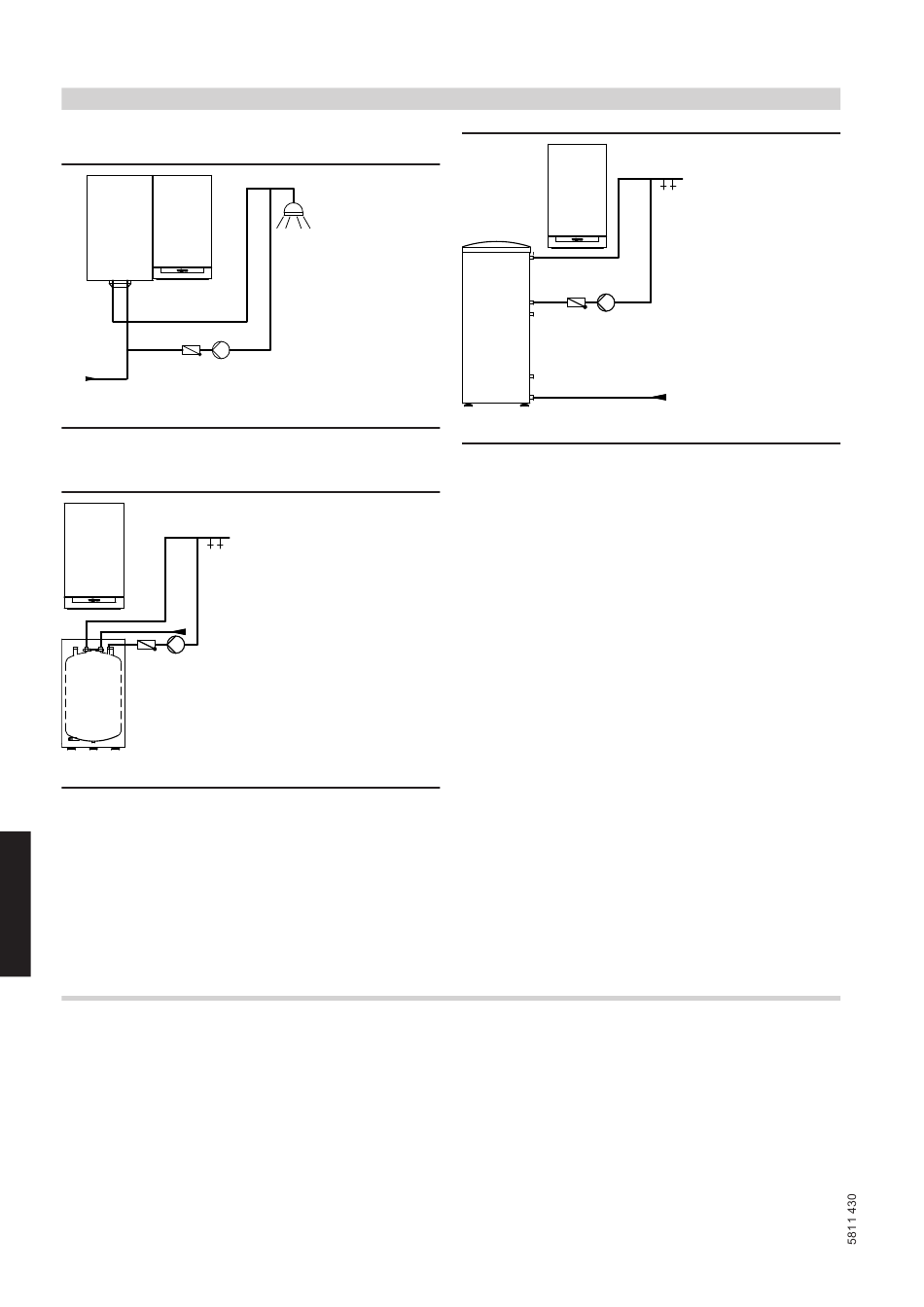

Planungshinweise
Vitodens 200-W und 300-W
WW KW
KW
Wandhängender Speicher-Wassererwärmer
KW Kaltwasser
WW Warmwasser
B
C
Untergestellter Speicher-Wassererwärmer
KW Kaltwasser
WW Warmwasser
Z Zirkulation
6
Vitodens 222-W
Der Anschluss einer Zirkulationsleitung wird nicht empfohlen.
Zirkulation bei Gas-Kombigeräten
Wegen des geringen Wasserinhalts von Plattenwärmetauschern ist
der Anschluss von Zirkulationsleitungen bei Gas-Kombigeräten nicht
zu empfehlen.

6.5 Kondenswasseranschluss

Kondenswasserabflussleitung mit stetigem Gefälle verlegen.
Das Kondenswasser aus der Abgasanlage (falls Abfluss vorhanden)
zusammen mit dem Kondenswasser aus dem Heizkessel direkt oder
(falls erforderlich) über eine Neutralisationseinrichtung (Zubehör) in
das Abwassernetz einleiten.
VIESMANN
74
(Fortsetzung)
A
C
Nebengestellter Speicher-Wassererwärmer
KW Kaltwasser
WW Warmwasser
Z Zirkulation
Selbst die geringen Wärmeverluste von wärmegedämmten Zirkulati-
onsleitungen (nach EnEV) führen zu höherer Takthäufigkeit des Gas-
Kombigeräts (Nachheizung).
Hinweis
Zwischen Siphon und Neutralisationseinrichtung muss eine Rohrbe-
lüftung vorhanden sein.
A
B
VITODENS
