Montageanleitung
für die Fachkraft
Vitocrossal 200
Typ CM2B, 87 bis 311 kW

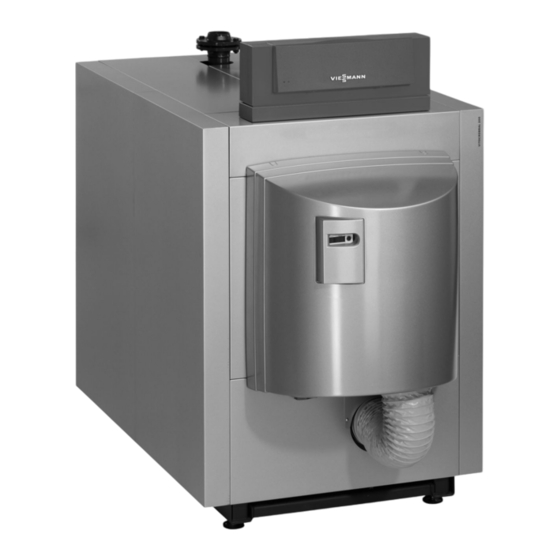

Gas-Brennwertkessel mit MatriX-Strahlungsbrenner
6 bar
VITOCROSSAL 200
Nach Montage entsorgen!
5673 194 DE
9/2016

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitocrossal 200 CM2B

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocrossal 200 Typ CM2B, 87 bis 311 kW Gas-Brennwertkessel mit MatriX-Strahlungsbrenner 6 bar VITOCROSSAL 200 Nach Montage entsorgen! 5673 194 DE 9/2016...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Dieses Zeichen warnt vor Personenschäden. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Entsorgung der Verpackung ............... ■ Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Montagevorbereitung Abstandsmaße ..................Montageablauf Heizkessel aufstellen und ausrichten ............ Fußgestell an-/abbauen ................. Wärmedämmung anbauen ..............Wärmedämm-Matten ................■ Seitenbleche ..................■ Vorderbleche ..................10 ■...
  • Seite 4: Entsorgung Der Verpackung

    Entsorgung der Verpackung Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
  • Seite 5: Produktinformation

    Jede andere Verwendung ist nicht bestimmungsge- die Einhaltung der Wartungs- und Prüfintervalle. mäß. Daraus resultierende Schäden sind von der Haf- tung ausgeschlossen. Produktinformation Vitocrossal 200 CM2B 87 bis 311 kW mit zulässigem Betriebsdruck 6 bar. Gas-Brennwertkessel für Erdgas E und LL, mit modu- lierendem MatriX-Strahlungsbrenner.
  • Seite 6: Abstandsmaße

    500 (50) 500 (250) Abb. 1 Heizkessel Brenner Schallabsorbierende Stellfüße (Zubehör) Maße in Klammern sind Mindestabstände. Maß a: 500 mm Maß b: 400 mm Falls für Zweikesselanlagen bei Maß a und b Viessmann Zubehör verwendet wird: Montageanleitung Abgassammelführung und hydraulische Systemverbindung...
  • Seite 7: Heizkessel Aufstellen Und Ausrichten

    Heizkessel aufstellen und ausrichten Achtung Hinweis Beschädigung des Abgasanschlusses kann zu Falls der Heizkessel ebenerdig aufgestellt wird, muss Undichtheiten führen. ein geeigneter Kondenswasserablauf im Aufstellraum Heizkessel nicht am Abgasanschluss anheben vorhanden sein. Kondenswasserablauf darf max. 50 oder bewegen. mm über dem Boden liegen. Abb.
  • Seite 8: Fußgestell An-/Abbauen

    Fußgestell an-/abbauen Gefahr Losgeschraubter Kessel kann vom Fußgestell rutschen und Verletzungen verursachen. Kesselkörper sichern. Sicherheitsschuhe tragen. 1. 4 Schrauben lösen und entfernen, je 2 vorn und hinten. 2. Kessel von Fußgestell heben. Achtung Freiliegender Entleerungsstutzen kann bei Transport und Abstellen ohne Fußgestell beschädigt werden.
  • Seite 9: Seitenbleche

    Wärmedämmung anbauen (Fortsetzung) Seitenbleche 6 x 10 3,9 x 9,5 6 x 10 Abb. 5 Blech vorn rechts mit Schriftzug Vitocrossal 200 1. Befestigungsschiene unten an die Fußschiene 5. Seitenbleche an oberen Befestigungsschienen schrauben: Innere Löcher der Fußschiene verwen- festschrauben. den.
  • Seite 10: Vorderbleche

    Wärmedämmung anbauen (Fortsetzung) Vorderbleche 3,9 x 9,5 3,9 x 9,5 Abb. 6 Die Schrauben im Vorderblech oben werden erst nach Montageanleitung Zubehör für raumluftunabhän- Montage des Kesseltemperatursensors und der Fühler gigen Betrieb ganz eingeschraubt. Siehe Arbeitsschritt 4 in Abb. 11. Hinweis Bei raumluftunabhängigem Betrieb im Vorderblech Öff- nung für Zuluftleitung vorbereiten und Bleche an der...
  • Seite 11: Wärmedämm-Matte Hinten Und Hinterbleche

    Wärmedämmung anbauen (Fortsetzung) Wärmedämm-Matte hinten und Hinterbleche Abb. 7 Seitenbleche entsprechend der Vorder- und Hinterble- che ausrichten. Dazu die Linsenschrauben in den obe- ren Befestigungsschienen lösen.
  • Seite 12: Regelung Anbauen

    Regelung anbauen Hinweis Schrauben zum Anbauen der Regelung liegen im Kar- ton der Regelungsblende. 6 x 12 Abb. 8 Achtung Beschädigungen der Kapillaren führen zu Funk- tionsstörungen der Fühler. Kapillaren nicht knicken.
  • Seite 13: Heizwasserseitig Anschließen

    Heizwasserseitig anschließen Abb. 9 Entleerung und Anschluss Ausdehnungsgefäß Kesselrücklauf Kesselvorlauf KOA Kondenswasserabfluss R Sicherheitsanschluss PN 6 DN 50 ½ Hinweis Anschlüsse Kesselvorlauf und -rücklauf Der Vitocrossal ist nur für Pumpenwarmwasser-Heiz- 87 bis142 kW PN 6 DN 50 ungen geeignet. 186 bis 311 kW: PN 6 DN 65 Keine 4-Wege-Mischer, Überströmventile oder sons- tige Vorlauf-Rücklauf-Bypässe einbauen.
  • Seite 14: Elektrisch Anschließen Und Oberblech Anbauen

    Sicherheitsanschlüsse erstellen (Fortsetzung) Hinweis Alle Rohrleitungsanschlüsse last- und momentfrei her- stellen. Achtung Ungeeignete Wasserbeschaffenheit kann zu Schäden am Kesselkörper führen. Der Heizkessel darf nur mit Wasser befüllt wer- den, das die „ Anforderungen an die Wasserbe- schaffenheit“ (siehe Serviceanleitung) erfüllt. Abb.
  • Seite 15: Anschlüsse An Das Regelungsunterteil

    Elektrisch anschließen und Oberblech anbauen (Fortsetzung) 3,9 x 9,5 Abb. 11 Fühler Brennerleitung Kesseltemperatursensor Elektrische Anschlussleitungen Achtung Heiße Bauteile können elektrische Leitungen beschädigen. Elektrische Leitungen dürfen nicht mit heißen Bauteilen in Berührung kommen. Alle elektri- schen Leitungen mit Leitungsbindern sichern. Anschlüsse an das Regelungsunterteil Montageanleitung Kesselkreisregelung...
  • Seite 16: Oberbleche Und Abdeckbleche

    Elektrisch anschließen und Oberblech anbauen (Fortsetzung) Oberbleche und Abdeckbleche 3,9 x 9,5 3,9 x 30 Abb. 12 Typenschild (wahlweise rechts oder links) Hinweis An der vorgestanzten Kontur des Verkleidungsblechs die Durchführungen für Anschlüsse öffnen.
  • Seite 17: Abgasseitig Anschließen

    Abgasseitig anschließen Abgasanschluss und Siphon Abb. 13 1. Kesselanschluss-Stück (Zubehör) bis zum 3. Siphon mit Wasser befüllen und anbauen. Anschlag in den Abgasstutzen stecken. Hinweis Abgasstutzen auf kürzestem Weg und leicht stei- gend (min. 3°) mit der Abgasleitung verbinden. Scharfe Knicke vermeiden. 2.
  • Seite 18: Brenner Anbauen

    Brenner anbauen Hinweis Alle zum Anbau erforderlichen Teile liegen in der Ver- packung des Brenners. Der Scharnierbügel ist am Heizkessel links angebaut. Scharnierbügel kann bauseits auch rechts montiert werden. 18 Nm Abb. 15 4. Schrauben Kesseltür mit einem Anzugsdrehmo- Gefahr ment von ca.
  • Seite 19: Brenner Gasseitig Anschließen

    Brenner gasseitig anschließen 1. Gasanschluss nach TRGI 2008 erstellen. 2. Dichtheitsprüfung durchführen. AT: Gasanschluss nach ÖVGW-TR Gas 1996 und den regionalen Bauordnungen erstellen. Achtung CH: Gasanschluss nach SVGW erstellen. Überhöhter Prüfdruck führt zu Schäden an Brenner und Gaskombiregler. Hinweis Max. Prüfdruck 150 mbar/15 kPa. Bei In die Gasleitung muss entsprechend der Feue- höherem Druck für Lecksuche: Brenner und rungsverordnung eine thermische Absperrvorrich-...
  • Seite 20: Brennerhaube Anbauen

    Brenner elektrisch anschließen (Fortsetzung) Brennerleitungen am Vorderblech oben und am Bei Verwendung der Abgassammelführung aus Edel- Abdeckblech rechts oder links mit Leitungsbindern stahl für Zweikesselanlagen (Zubehör): sichern. Dazu die Löcher in den Abkantungen der Bleche verwenden. Montageanleitung Zubehör „Abgassammelfüh- rung für Zweikesselanlagen“ Brennerhaube anbauen Abb.
  • Seite 21: Technische Daten

    Technische Daten Nenn-Wärmeleistung TV/TR = 50/30 29 - 87 38 - 115 47 - 142 62 - 186 82 - 246 104 - 311 TV/TR = 80/60 27 - 80 35 - 105 43 - 130 56 - 170 75 - 225 95 - 285 Nenn-Wärmebelastung Produkt-ID-Nummer...
  • Seite 22 Technische Daten (Fortsetzung) Nenn-Wärmeleistung TV/TR = 50/30 29 - 87 38 - 115 47 - 142 62 - 186 82 - 246 104 - 311 TV/TR = 80/60 27 - 80 35 - 105 43 - 130 56 - 170 75 - 225 95 - 285 Anschlüsse...
