Planungshinweise
(Fortsetzung)

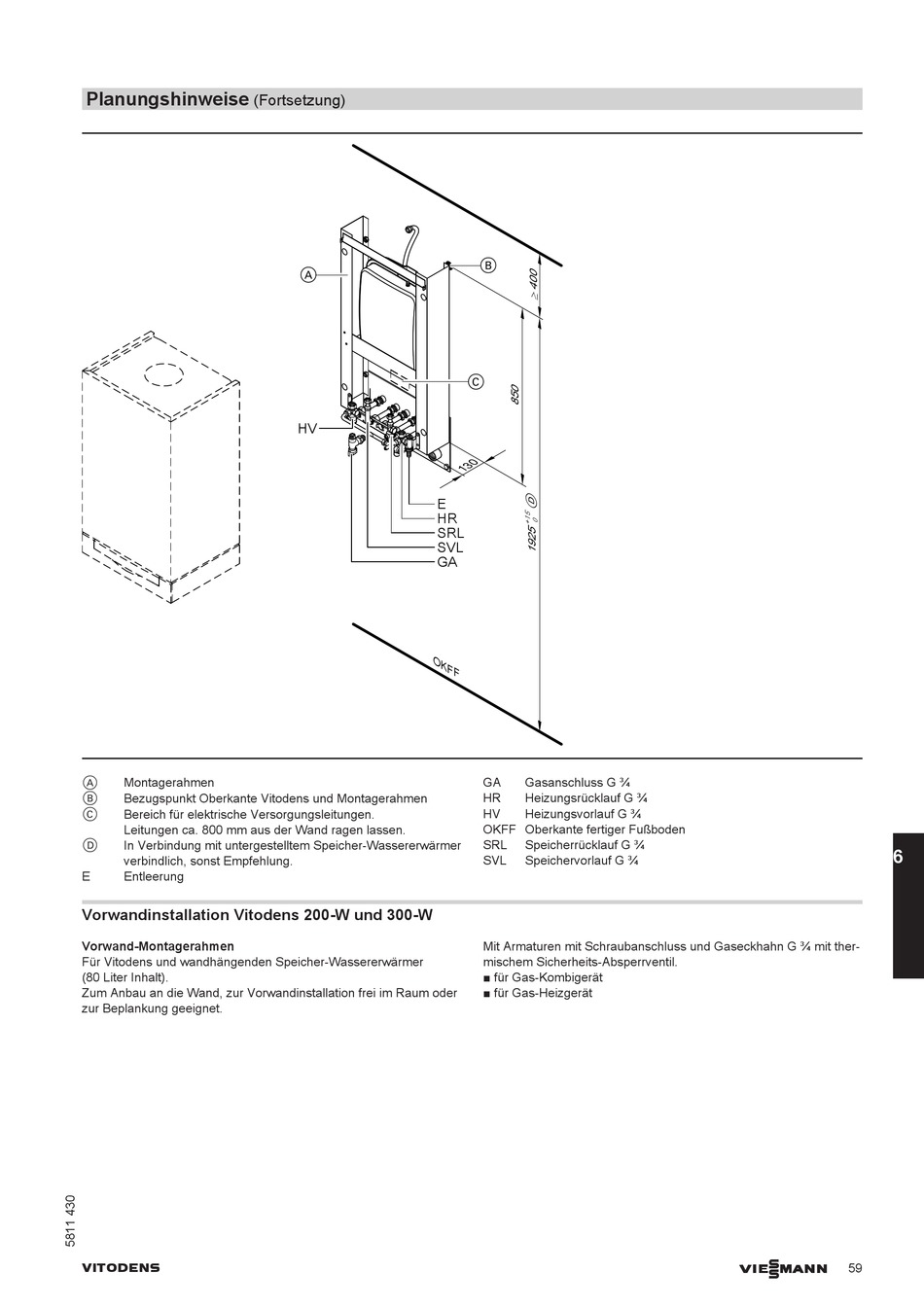

A Montagerahmen
B Bezugspunkt Oberkante Vitodens und Montagerahmen
C Bereich für elektrische Versorgungsleitungen.
Leitungen ca. 800 mm aus der Wand ragen lassen.
D In Verbindung mit untergestelltem Speicher-Wassererwärmer
verbindlich, sonst Empfehlung.
E Entleerung

Vorwandinstallation Vitodens 200-W und 300-W

Vorwand-Montagerahmen
Für Vitodens und wandhängenden Speicher-Wassererwärmer
(80 Liter Inhalt).
Zum Anbau an die Wand, zur Vorwandinstallation frei im Raum oder
zur Beplankung geeignet.
VITODENS
A
C
HV
E
HR
SRL
SVL
GA
O K
F F
B
GA Gasanschluss G ¾
HR Heizungsrücklauf G ¾
HV Heizungsvorlauf G ¾
OKFF Oberkante fertiger Fußboden
SRL Speicherrücklauf G ¾
SVL Speichervorlauf G ¾
Mit Armaturen mit Schraubanschluss und Gaseckhahn G ¾ mit ther-
mischem Sicherheits-Absperrventil.
■ für Gas-Kombigerät
■ für Gas-Heizgerät
