italiano

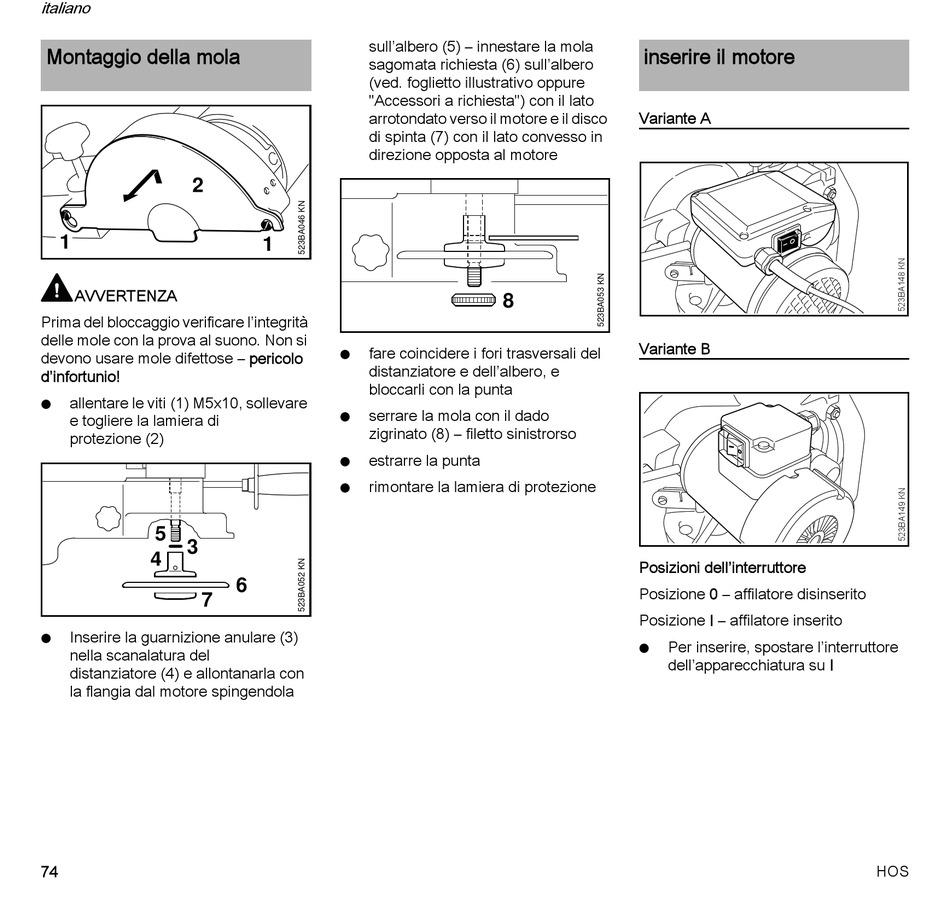

Montaggio della mola

2
1
AVVERTENZA
Prima del bloccaggio verificare l'integrità
delle mole con la prova al suono. Non si
devono usare mole difettose – pericolo
d'infortunio!
allentare le viti (1) M5x10, sollevare
N
e togliere la lamiera di
protezione (2)
5
3
4
7
Inserire la guarnizione anulare (3)
N
nella scanalatura del
distanziatore (4) e allontanarla con
la flangia dal motore spingendola
74
sull'albero (5) – innestare la mola
sagomata richiesta (6) sull'albero
(ved. foglietto illustrativo oppure
"Accessori a richiesta") con il lato
arrotondato verso il motore e il disco
di spinta (7) con il lato convesso in
direzione opposta al motore
1
fare coincidere i fori trasversali del
N
distanziatore e dell'albero, e
bloccarli con la punta
serrare la mola con il dado
N
zigrinato (8) – filetto sinistrorso
estrarre la punta
N
rimontare la lamiera di protezione
N
6

inserire il motore

Variante A
8
Variante B
Posizioni dell'interruttore
Posizione 0 – affilatore disinserito
Posizione I – affilatore inserito
Per inserire, spostare l'interruttore
N
dell'apparecchiatura su I
HOS
