Montage
3.1
Montagebedingungen
3.1.1
Einbaulage
1
Einbauneigung
empfohlener Neigungswinkel

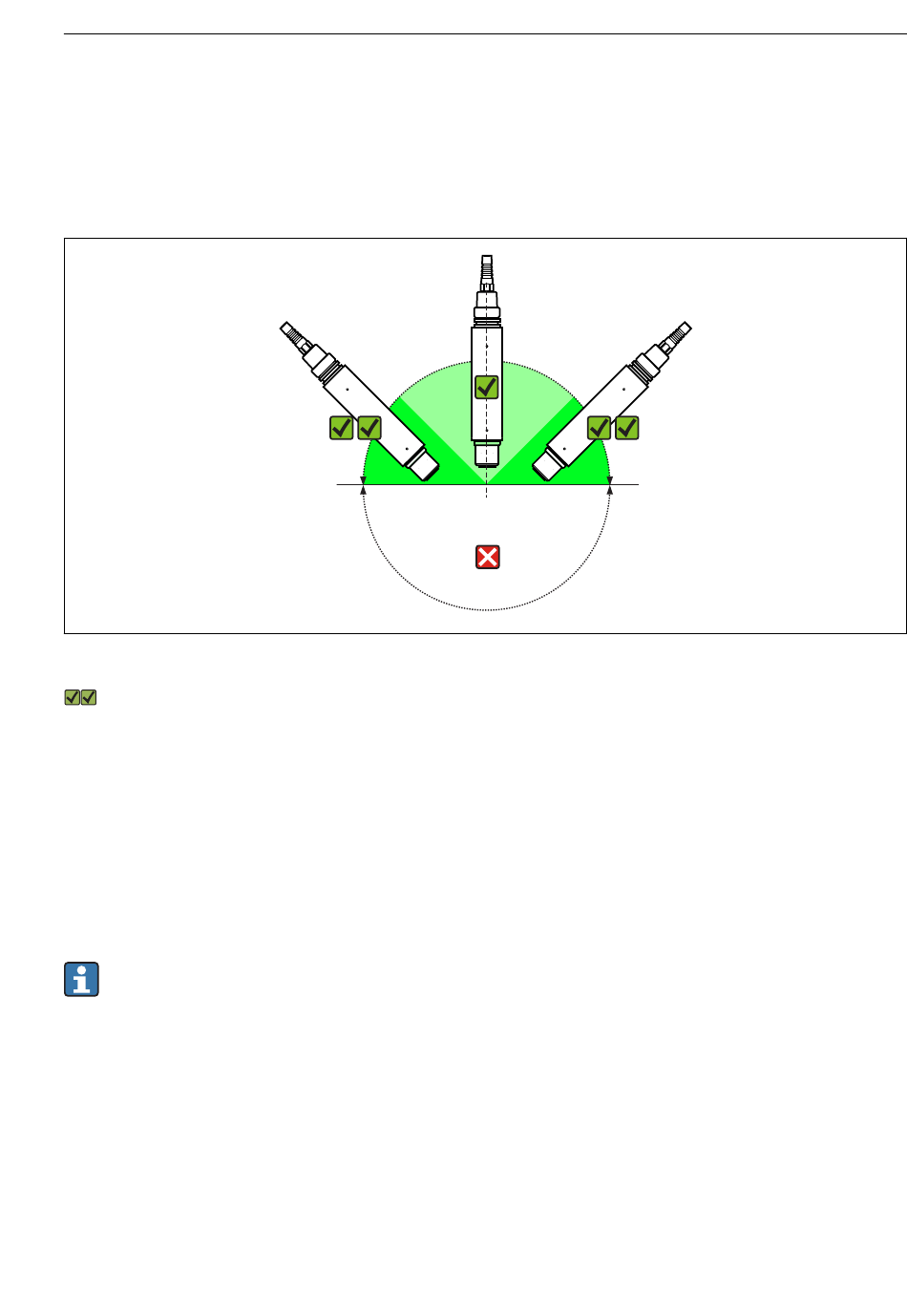

Der Sensor muss in einem Neigungswinkel in eine Armatur, Halterung oder einen entsprech-
enden Prozessanschluss eingebaut werden. Empfohlener Winkel: 45°, um Luftbläschenanla-
gerungen zu vermeiden. Bei Neigungswinkeln 45 bis 135° können Luftblasen an der
sauerstoffsensitiven Membran zu Überbefunden führen.
Der Sensor kann bis zur Waagerechten in eine Armatur, Halterung oder einen entsprechen-
den Prozessanschluss eingebaut werden. Der optimale Einbauwinkel ist 45°.
Andere Einbauwinkel und Überkopfeinbau werden nicht empfohlen. Grund: mögliche Sedi-
mentbildung und daraus resultierende Verfälschungen des Messwertes.
Beachten Sie die Hinweise zum Einbau von Sensoren in der Betriebsanleitung der ver-
wendeten Armatur.
3.1.2
Einbauort
• Wählen Sie den Einbauort so, dass später eine leichte Zugänglichkeit möglich ist.
• Achten Sie auf die sichere und vibrationsfreie Befestigung von Standsäulen und Armaturen.
• Wählen Sie einen solchen Einbauort, der eine für die jeweilige Anwendung typische Sauer-
stoffkonzentration repräsentiert.
