Oxymax COS61D
HINWEIS
Sensor nicht vollständig im Medium, Ablagerungen auf Sensormembran oder -optik,
Sensor über Kopf eingebaut
Fehlmessungen und deren Auswirkungen auf die Messstelle sind möglich
‣
Installieren Sie die Armatur nicht an Stellen, wo sich Lufträume oder Schaumblasen bilden
oder wo sich suspendierte Partikel an Sensormembran oder -optik ablagern können (Pos.
2).
3.4

Montagekontrolle

• Sind Sensor und Kabel unbeschädigt?
• Haben Sie die richtige Einbaulage eingehalten?
• Ist der Sensor in eine Armatur eingebaut und hängt nicht frei am Kabel?
• Vermeiden Sie eindringende Feuchtigkeit, indem Sie die Schutzkappe auf die Armatur set-
zen.
4

Elektrischer Anschluss

WARNUNG
L
Gerät unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss
die Anweisungen dieser Anleitung befolgen.
‣
Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung
anliegt.
4.1 Sensor anschließen
Anschlussarten
• Direkter Anschluss des Sensorkabels am Klemmenstecker des Basismoduls
• Optional: Steckeranschluss des Sensorkabels an der M12-Sensorbuchse an der Messumfor-
mer-Unterseite
Bei diesem Anschluss ist die Verdrahtung im Messumformer bereits werksseitig erfolgt.

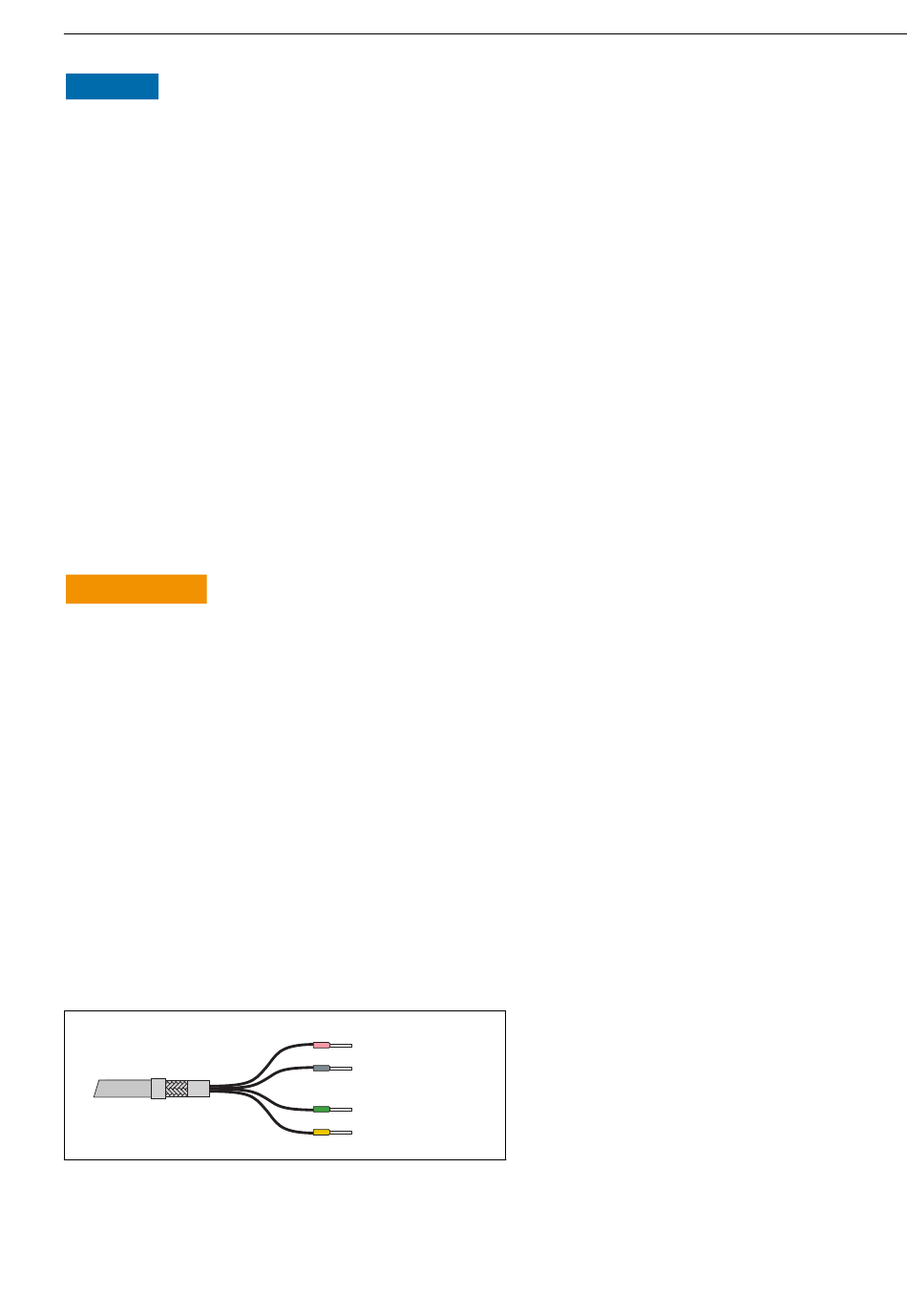

 10 Sensorfestkabel mit konfektionierten Kabeladern
Endress+Hauser
PK U
+
GY U
–
GN COM A
YE COM B
Elektrischer Anschluss
15
