Proline Prosonic Flow B 200

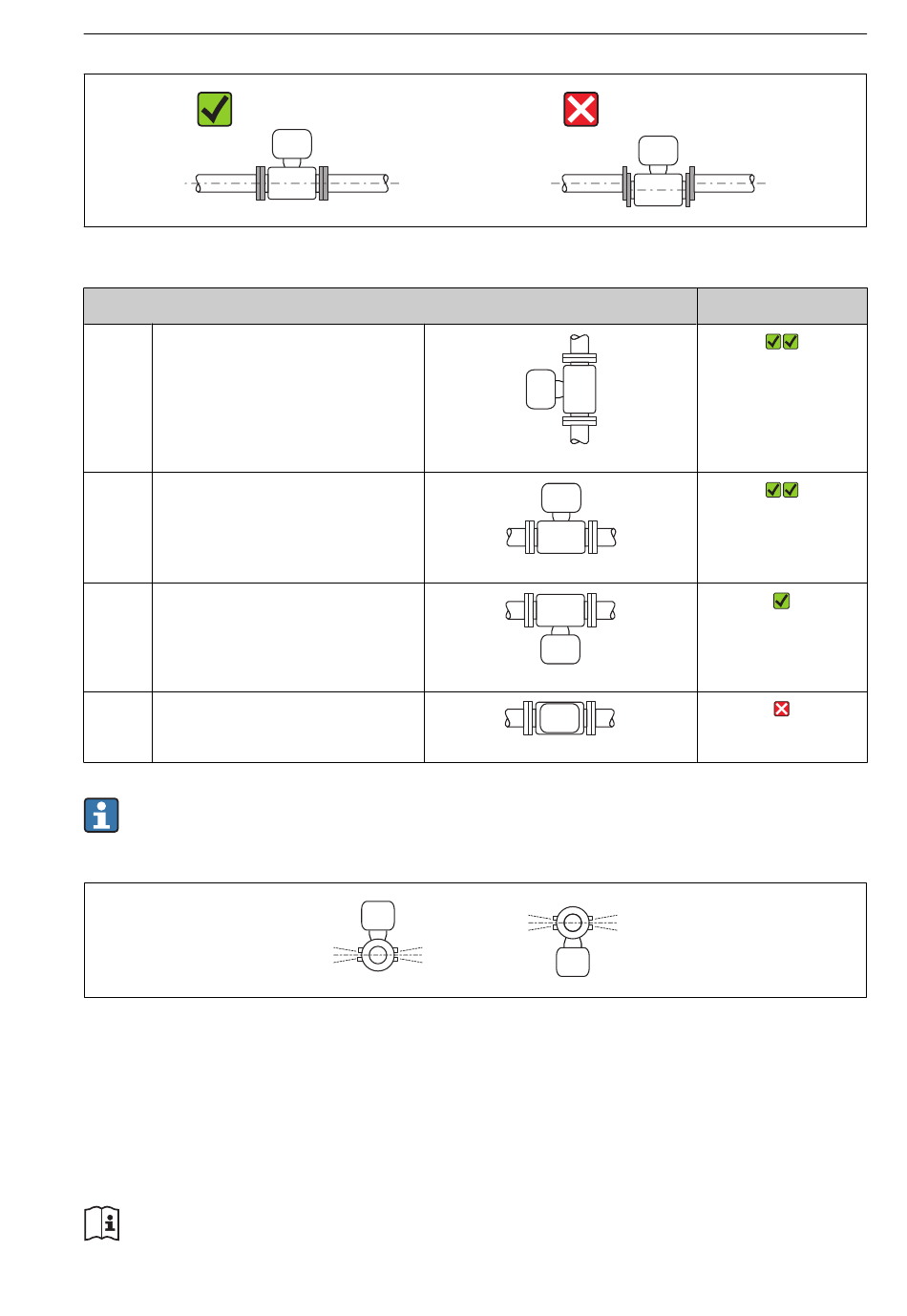

A Vertikale Einbaulage
B Horizontale Einbaulage Messumformer-
kopf oben *
C Horizontale Einbaulage Messumformer-
kopf unten *
D Horizontale Einbaulage Messumformer-
kopf seitlich
* Die horizontale Ausrichtung der Wandler darf nur um max. ±3 ° abweichen.

Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern
usw. zu montieren. Um die spezifizierte Messgenauigkeit des Messgeräts zu erreichen, sind
mindestens die untenstehenden Ein- und Auslaufstrecken einzuhalten. Sind mehrere Strö-
mungsstörungen vorhanden, so ist die längste angegebene Einlaufstrecke einzuhalten.
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
Endress+Hauser
Einbaulage
–3°
0°
+3°
A0015545
A0015589
A0015590
A0015592
–3°
0°
+3°
Montage
A0015895
Kompaktausführung
A0016534
13
