11.5 Füllstandmessung konfigurieren
Zur Konfiguration der Messung kann auch die Methode Setup verwendet werden.
Diese wird über den Transducerblock SETUP (TRDSUP) aufgerufen.

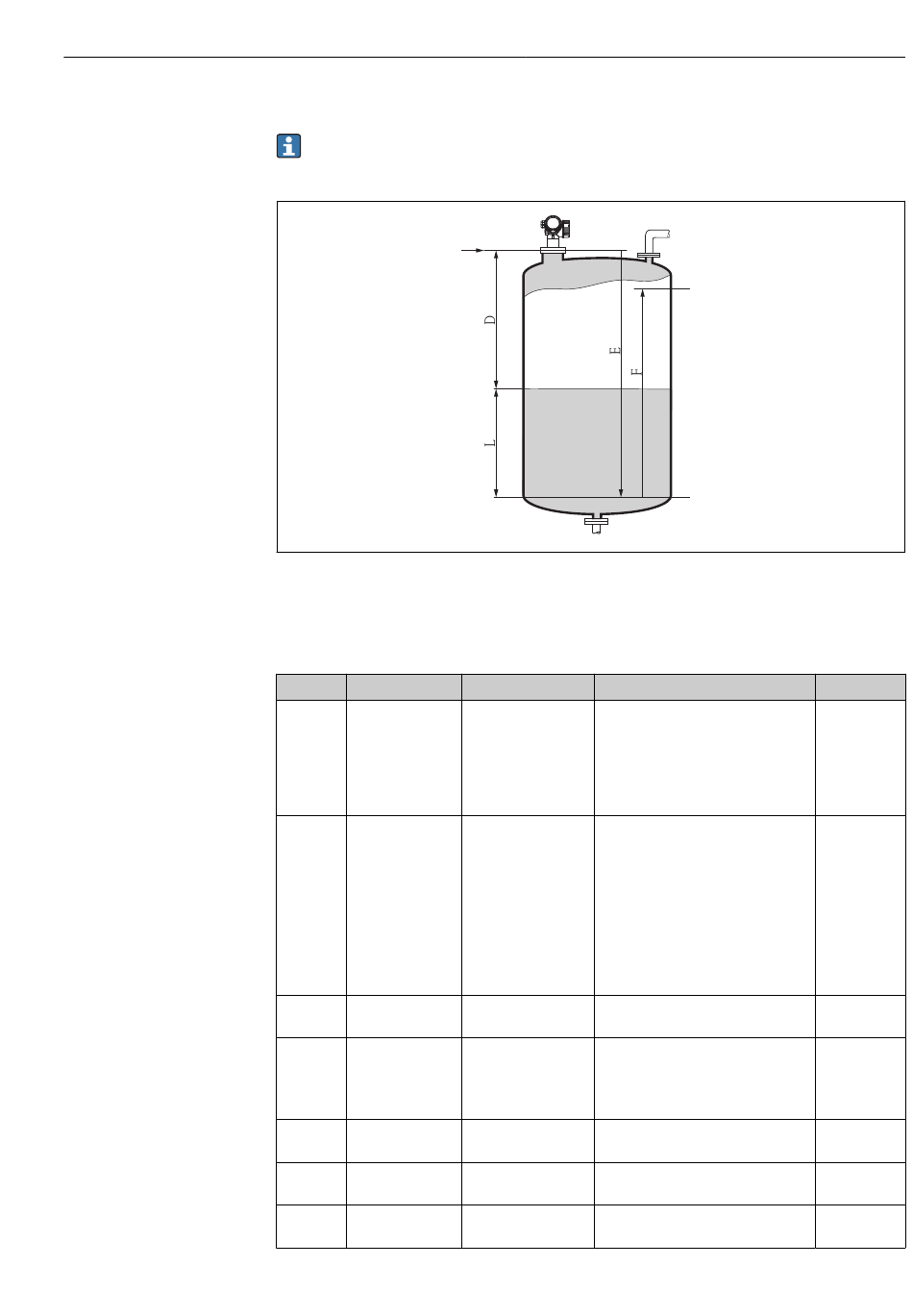

R = Referenzpunkt der Messung
D = Distanz
L = Füllstand
Schritt Block
1 SETUP (TRDSUP)
2 SETUP (TRDSUP)
3 SETUP (TRDSUP)
4 SETUP (TRDSUP)
5 SETUP (TRDSUP)
6 SETUP (TRDSUP)
7 SETUP (TRDSUP)
Inbetriebnahme (blockorientierte Bedienung)
R
E = Abgleich Leer (= Nullpunkt)
F = Abgleich Voll (= Spanne)
Parameter Aktion
Längeneinheit Längeneinheit wählen.
(distance_unit)
Auswahl:
• 1010: m
• 1013: mm
• 1018: ft
• 1019: in
Tanktyp (tank_type) Tanktyp wählen.
Auswahl:
• 1271: Behälter mit Rührwerk
• 1272: Behälter standard
• 1273: Lagertank
• 1274: Rohrantenne
• 1279: Kugeltank
• 32816: Bypass/Schwallrohr
• 33013: Offener Kanal
• 33094: Schwallrohr
Rohrdurchmesser Durchmesser des Bypasses oder
1)
(tube_diameter) Schwallrohrs angeben.
Mediengruppe Mediengruppe angeben.
(medium_group)
Auswahl:
• 316: Wässrig (DK > 4)
• 256: Sonstiges (DK > 1,9)
Abgleich Leer Leerdistanz E angeben (Distanz vom
(empty_calibration) Referenzpunkt R zur 0%-Marke).
Abgleich Voll Volldistanz F angeben (Distanz von
(full_calibration) der 0%- zur 100%-Marke).
Füllstand (level) Anzeige des gemessenen Füllstands
L.
100%
0%
Beschreibung
(→  114)
(→  115)
(→  115)
(→  115)
(→  116)
(→  116)
(→  117)
A0016933
