Elektrischer Anschluss
36
7.1.2

Klemmenbelegung

PROFIBUS PA / FOUNDATION Fieldbus
5
4
3+
4-
1
3+
4-
1

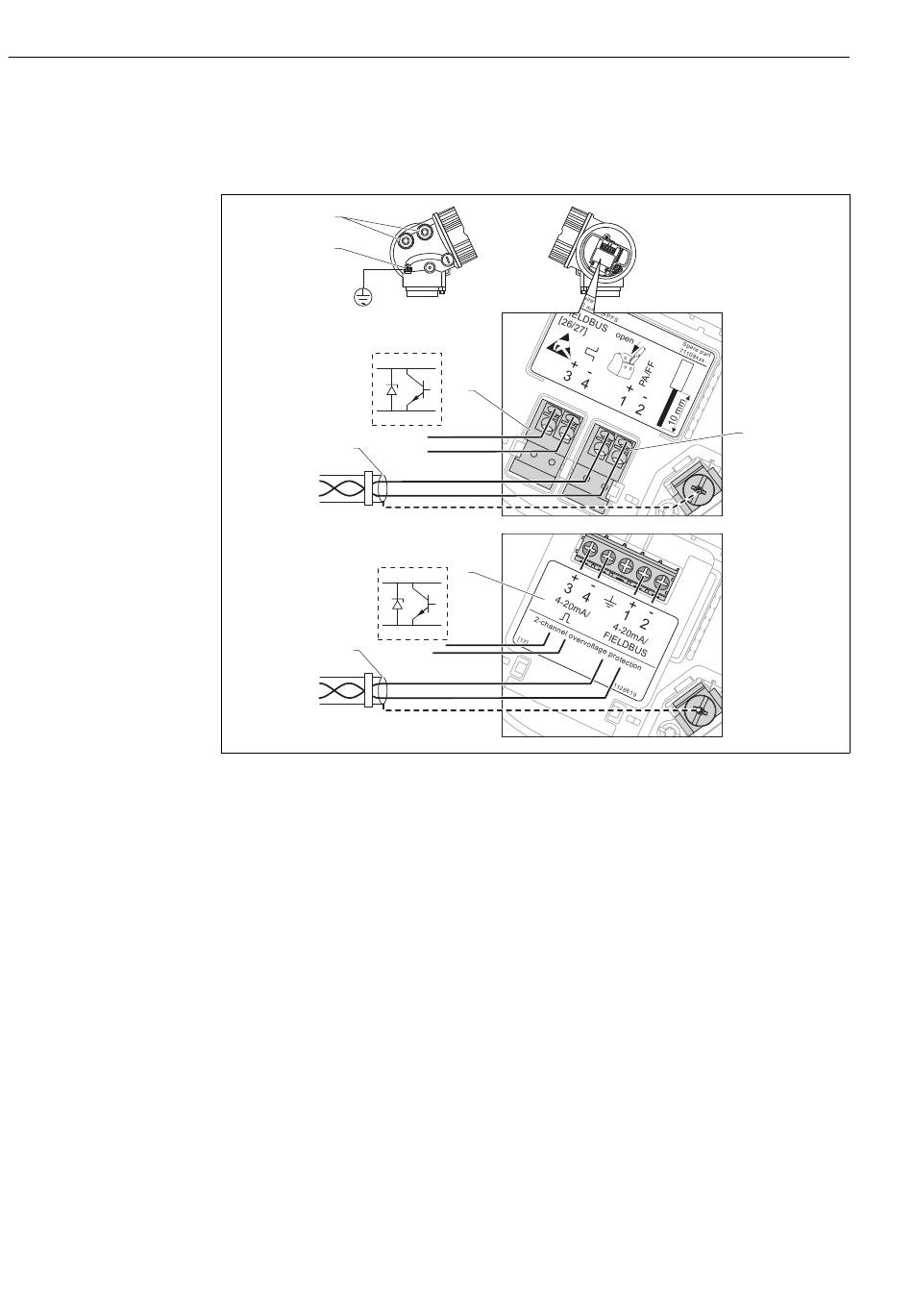

 10 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Kabelschirm: Kabelspezifikation beachten
2 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4
3 Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2
4 Anschlussklemme für Potenzialausgleichsleitung
5 Kabeleinführungen
6 Überspannungsschutz-Modul
Micropilot FMR50 FOUNDATION Fieldbus
A
2
B
6
3
A0011341
