Endress+Hauser Micropilot FMR50 FOUNDATION Fieldbus Betriebsanleitung Seite 106

Zubehör
Zubehör Beschreibung

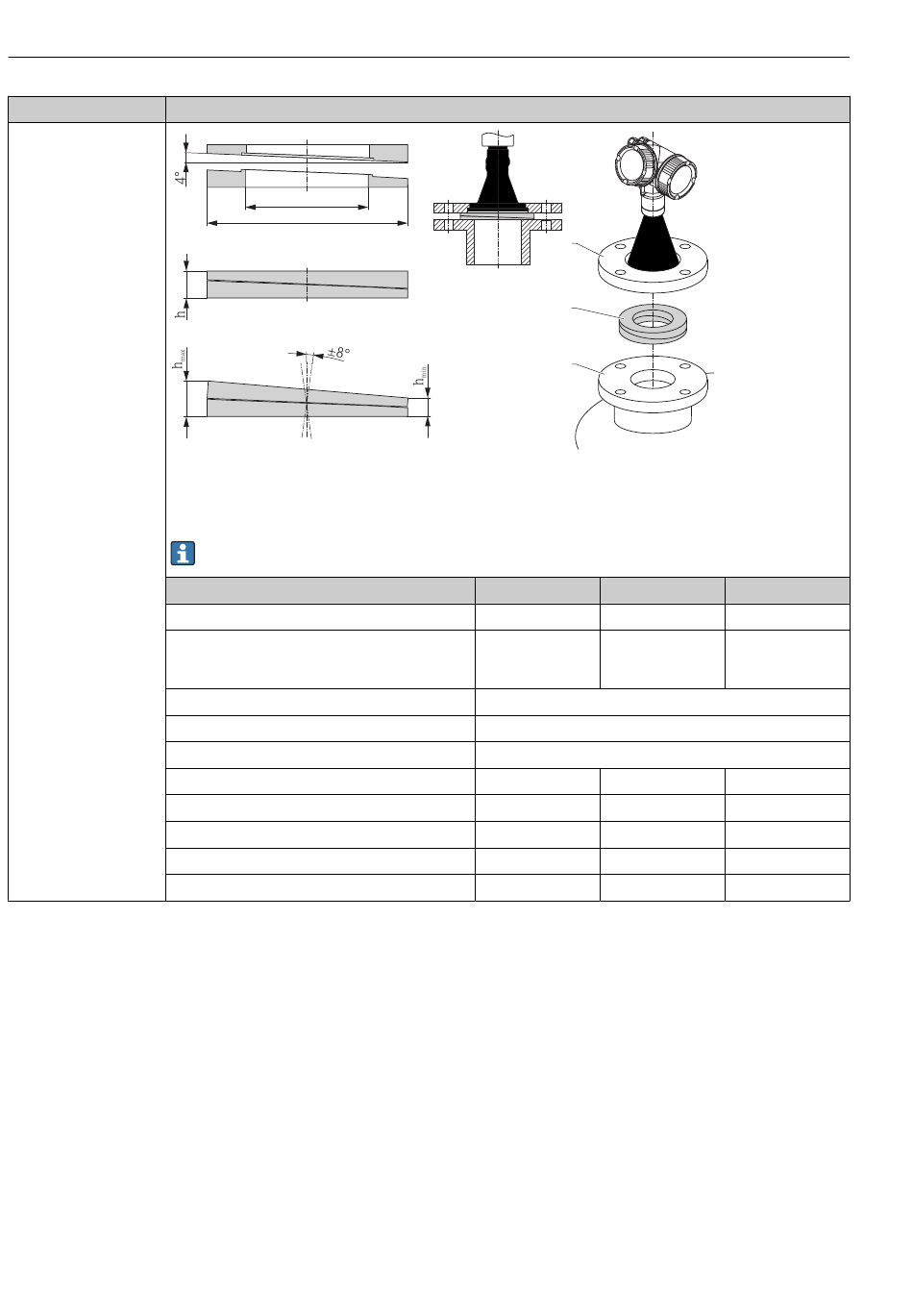

Verstellbare Flanschdich-
tung für FMR50/FMR56
1
2
3
Verstellbare Flanschdichtung
Bestell-Nr.
kompatibel mit
Werkstoff
Prozessdruck
Prozesstemperatur
D
d
h
h
min
h
max
106
ød
øD
UNI Überwurfflansch
Verstellbare Flanschdichtung
Stutzen
Die Materialeigenschaften und Prozessbedingungen der verstellbaren Flanschdichtung müssen mit den Eigenschaf-
ten (Temperatur, Druck, Beständigkeit) des Prozesses abgestimmt sein.
Micropilot FMR50 FOUNDATION Fieldbus
1
2
3
DN80 DN100
71074263 71074264
• DN80 PN10-40 • DN100 PN10-40
• ANSI3" 150lbs • ANSI 4" 150lbs
• JIS 10K 80A • JIS 10K 100A
EPDM
–0,1...0,1 bar (–1,45...1,45 psi)
–40...+80 °C (–40...+176 °F)
142 mm (5,59 in) 162 mm (6,38 in)
89 mm (3,5 in) 115 mm (4,53 in)
22 mm (0,87 in) 23,5 mm (0,93 in)
14 mm (0,55 in) 14 mm (0,55 in)
30 mm (1,18 in) 33 mm (1,3 in)
A0018871
DN150
71074265
• DN150 PN10-40
• ANSI 6"150lbs
• JIS 10K 150A
218 mm (8,58 in)
169 mm (6,65 in)
26,5 mm (1,04 in)
14 mm (0,55 in)
39 mm (1,45 in)
