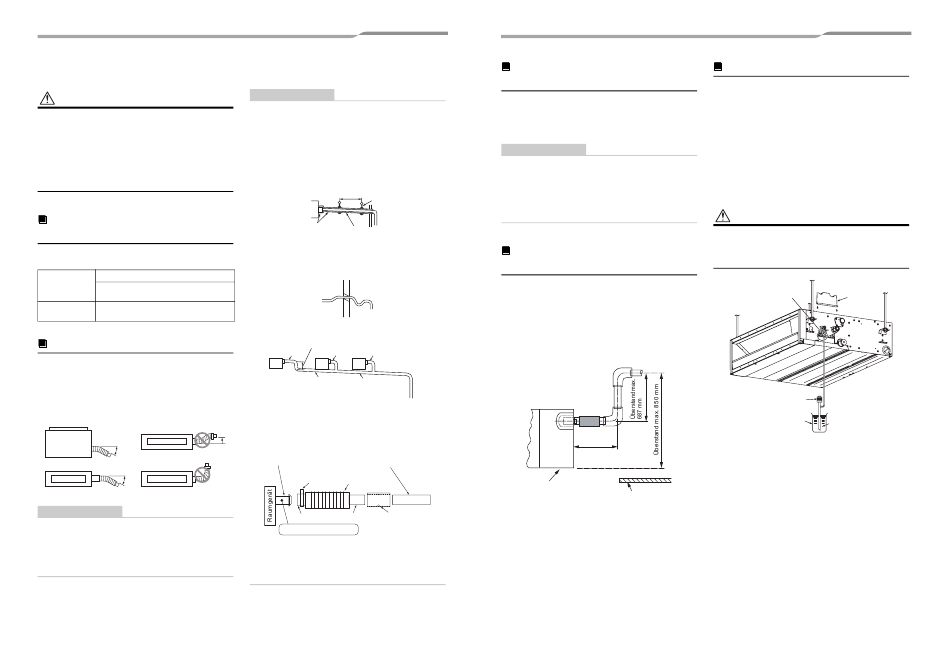

5

Kondensatablauf

VORSICHT
Schließen Sie die Ablaufleitung anhand der
Installationsanleitung so an, dass das Kondensat
korrekt abgeleitet werden kann, und isolieren Sie die
Leitung, damit sich kein Kondensat bildet, das
herabtropfen könnte.
Eine fehlerhafte Installation des
Kondenswasserablaufs kann zum Austreten von
Wasser und zu Schäden an Einrichtungsgegenständen
führen.
Rohr-/
Wärmeisoliermaterialien
Die folgenden Rohr- und Wärmeisoliermaterialien müssen
bauseits bereitgestellt werden:
PVC-Rohranschluss VP25
Rohrmaterial
Leitung aus Hart-PVC VP25 (nominaler
Außendurchmesser Ø32 mm)
Wärmeisolierung Geschäumter Polyethylenschaum, Dicke:
10 mm oder mehr
Flexibler Schlauch
• Führen Sie das weiche Ende des angebrachten flexiblen
Schlauchs in den Anschluss der Kondensatleitung, bis es
gegen das Ende anstößt.
• Richten Sie den beigefügten Schlauchbinder am Ende des
Leitungsanschlusses aus, und ziehen Sie diesen fest an.
Korrekt Nicht korrekt
Draufsicht
Seitenansicht
Luftaustritt
max.
45°
Seitenansicht Seitenansicht
Luftaustritt Luftaustritt
max.
45°
90° Kniebogen
ANFORDERUNGEN
• Stellen Sie sicher, dass Sie das weiche Ende mittels des
beigefügten Schlauchbinders befestigen, und richten Sie
die Befestigungsposition nach oben aus.
• Verwenden Sie den mitgelieferten flexiblen Schlauch
durch Biegen um 45° oder weniger, so dass er nicht
bricht oder verstopft.
19-DE
ANFORDERUNGEN
• Bringen Sie immer an den Ablaufrohren der Raumeinheit
eine Wärmeisolierung an.
• Vergessen Sie niemals an der Anschlussstelle zwischen
Ablaufrohr und Raumeinheit eine Wärmeisolierung
anzubringen.
Eine unzureichende Wärmeisolierung kann zum
Herabtropfen von Kondenswasser führen.
• Verlegen Sie das Ablaufrohr mit einem Gefälle (1/100
oder steiler) und bauen Sie keine Bögen oder Siphons
ein. Dies kann zu Geräuschentwicklung führen.
1,5 m bis 2 m
Wärmeisolierung
Gefälle 1/100
oder steiler
• Die Ablaufleitung sollte nicht länger als 20 m sein.
Fügen Sie bei einer langen Leitung Stützklammern im
Abstand von 1,5 bis 2 m ein, um ein Durchbiegen der
Rohre zu verhindern.
Bogenförmige
Krümmung
Knie
• Installieren Sie die Sammelleitung wie in der unten
stehenden Abbildung dargestellt.
So lang wie möglich (100 mm oder mehr)
VP25 VP25 VP25
VP30 oder mehr
Abwärtsneigung
1/100 oder mehr
• Das PVC-Rohr kann nicht direkt an den
Anschlussstutzen an der Raumeinheit angeschlossen
werden.
Zur Verbindung mit dem Kondensatabflussrohranschluss
müssen Sie den flexiblen Schlauch anschließen.
Siphon
Anschlussstutzen an Ø25 PVC-Rohr
Raumeinheit (bauseitig bereitgestellt)
Schieben Sie die beil i e gende Rohrschel l e auf das wei c he Ende des flexibl e n
Schlauchs, lösen Si e die Feststel l s chraube, schi e ben Si e den Schlauch auf
den Anschl u ssstutzen und zi e hen Si e di e Feststel l s chraube fest.
Weiches Ende Hartes Ende
Keine Klebemittel zulässig
• Für den Anschluss für die Leitung des Raumgeräts
(Festbuchse) darf kein Klebemittel verwendet werden.
Verwenden Sie unbedingt den Schlauchbinder zur
Befestigung, da sonst Schäden oder Wasserlecks an der
Kondensatleitung verursacht werden.
Anschluss der
Kondensatleitung
• Stecken Sie ein Anschlussstück (bauseits bereitgestellt)
auf das harte Ende des installierten flexiblen Schlauchs.
• Schließen Sie die Ablaufrohre (bauseits bereitgestellt)
nacheinander an das Anschlussstück an.
ANFORDERUNGEN
• Verkleben Sie die PVC-Rohre fest mit einem geeigneten
Kleber, so dass kein Wasser austreten kann.
• Es dauert einige Zeit, bis das Klebemittel ausgehärtet ist.
(Konsultieren Sie die Betriebsanleitung des
Klebemittels.)
Haltebügel
Üben Sie während der Aushärtungszeit keine Kraft auf
die Verbindung der Rohre aus.
Kondenswasserablauf nach
oben
Wenn das Ablassrohr nicht abwärts geneigt werden kann, ist
Verlegung nach oben möglich.
Nicht korrekt
• Stellen Sie die Höhe der Kondensatleitung innerhalb von
850 mm von der Unterseite des Raumgeräts ein.
• Ziehen Sie die Kondensatleitung innerhalb von 300 mm
vom Ende der Ende des Leitungsanschlusses des
Raumgeräts aus, und ziehen Sie sie dann senkrecht hoch.
• Nachdem die Kondensatleitung angehoben ist, stellen Sie
ein Gefälle so ein, dass sie sofort nach unten geführt wird.
Raumgerät
Anschlussstück für
VP25 (bauseitig
bereitgestellt)
– 10 –
Ablauf überprüfen
Nach der Kondensatleitungsarbeit prüfen Sie, ob das Wasser
wie gewünscht abläuft und stellen Sie sicher, dass aus den
Verbindungsstücken der Rohre kein Wasser ausläuft. Prüfen
Sie zu diesem Zeitpunkt auch, ob keine anormalen
Geräusche vom Motor Kondensatpumpe kommen. Prüfen
Sie immer den Ablauf während einer Heizperiode des
Geräts.
Nach Abschluss der elektrischen Arbeiten:
Füllen Sie Wasser ein, wie in der Abbildung unten gezeigt,
prüfen Sie ob Wasser aus dem Kondensatleitungsanschluss
abläuft und stellen Sie sicher, dass kein Wasser aus dem
Kondensatablauf ausläuft.
VORSICHT
Füllen Sie das Wasser langsam ein.
Wenn es zu schnell eingegossen wird, kann sich das
Wasser in der Raumeinheit verteilen und so zu Schäden
führen.
Halten Sie das Schlauchende
in die Kondensatschale und
biegen Sie es nach unten.
Kerosinpumpe oder
PVC-Behälter für die
Wassereinspritzung
• Wenn die Elektroarbeiten noch nicht abgeschlossen sind,
ziehen Sie den Anschluss der Wasserzufuhr (CN34: Rot)
300 mm oder
vom Stromkasten ab, und steuern Sie den Ablauf durch
weniger
Anschließen des 220 - 240-V-Einphasenstroms an die
Klemmenleisten ➀ und ➁.
Dadurch wird der Kondenswasserpumpenmotor in Gang
gesetzt.
Unter der Decke
• Prüfen Sie den Ablauf des Kondenswassers und die
Betriebsgeräusche des Kondenswasserpumpenmotors.
(Wenn das Betriebsgeräusch von einem kontinuierlichen
Geräusch zu einem pulsierenden Geräusch übergeht, wird
das Kondenswasser ordnungsgemäß abgeführt.)
Abdeckung
Behälter
Wasser
(1,5 l ~ 2 l)
20-DE
