4

Installation

WARNUNG
• Installieren Sie das Klimagerät nur dort, wo genügend Platz ist und die Stabilität für das Gewicht ausreicht.
• Ist dies nicht der Fall, kann das Gerät herabstürzen und Verletzungen verursachen.
• Falls Sie in einem erdbebengefährdeten Gebiet leben oder mit einer hohen Windlast rechnen müssen, achten Sie bei der
Installation auf eine entsprechende Auslegung der Befestigung.
• Von einer nicht vollständigen Installation kann ebenfalls Gefahr ausgehen. Auch hier kann das Gerät herabstürzen und
Verletzungen verursachen.
ANFORDERUNGEN
Halten Sie sich genau an die folgenden Anweisungen, um Schäden am Innengerät und Verletzungen zu vermeiden.
• Legen Sie keine schweren Gegenstände auf das Innengerät. (Auch dann nicht, wenn sie noch verpackt ist.)
• Transportieren Sie das Innengerät möglichst verpackt. Ist dies nicht möglich, verwenden Sie beim Transport Decken, um
eine Beschädigung der Einheit zu vermeiden.
• Heben Sie das Innengerät nur an den 4 Metallösen an.
Üben Sie keinen Druck auf die anderen Teile (Kältemittelleitung, Ablaufwanne, geschäumte Teile oder Kunstharzteile) am
Gerät aus.
• Tragen Sie die Einheit mit mindestens 2 Personen und legen Sie Bänder nur an den spezifizierten Stellen an.

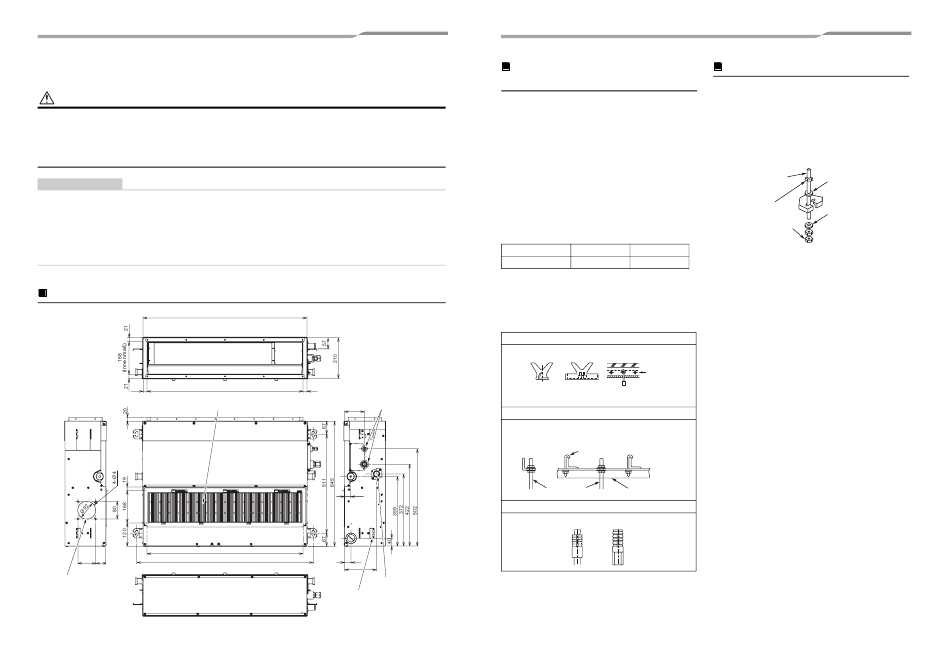

Außenansicht
21
80
59
Frischlufteingang
(vorgestanzte Öffnung)
17-DE
(Maßeinheit: mm)
845
(Innenmaß)
803
21
Kältemittelleitungen
Luftfilter
103
31
805
910
33
163
Kondenswasseranschluss
nach oben
Abhängeplatte
Installation der
Aufhängebolzen
• Bestimmen Sie basierend auf dem Raumgerät und der
Ausführung der hängenden Leitungen / Verkabelungen die
Installationsposition und die Richtung.
• Nachdem Sie den Platz für die Installation des
Raumgeräts festgelegt haben, öffnen Sie die Decke und
installieren Sie die Aufhängebolzen.
• Bezüglich der Öffnungsgröße der Decke und Abstand der
Aufhängebolzen siehe Außenansicht.
• Wenn eine Decke bereits montiert ist, führen Sie
Kondensatleitung, Kältemittelleitung, Verbindungskabel
für Raumgerät/Außengerät und Fernbedienungskabel an
ihre jeweiligen Anschlussorte, bevor Sie das Raumgerät
aufhängen.
Die Aufhängebolzen und Muttern werden vor Ort
bereitgestellt.
Aufhängebolzen
M10 oder W3/8
Mutter
M10 oder W3/8
◆ Installation der Aufhängebolzen
Verwenden Sie M10 Aufhängebolzen (4 Stück, bauseits
bereitzustellen).
Montieren Sie die Bolzen mit dem in der unten stehenden
Zeichnung angegebenen Abstand.
Neue Betonplatten
Montieren Sie die Bolzen mit Einsätzen oder Ankern.
Ankerbolzen
(Hängebockeinsatz) (Schiebeeinsatz)
(Aufhängebolzen)
Stahlkonstruktion
Verwenden Sie vorhandene Winkeleisen oder montieren
Sie neue.
Aufhängebolzen
Stützwinkel
Aufhängebolzen
Bestehende Betonplatten
Verwenden Sie Lochverankerungen, Dübel oder Bolzen.
– 9 –
Installation des Innengeräts
• Bringen Sie die Muttern (M10 oder W3/8: bauseits
bereitgestellt) und die zugehörigen Unterlegscheiben (Ø
34) an die Aufhängebolzen an.
• Setzen Sie Unterlegscheiben oben und unten an T-Kerbe
die Aufhängebefestigung des Raumgeräts und hängen Sie
das Gerät auf.
• Prüfen Sie mit einer Wasserwaage, ob die vier Seiten des
Geräts waagerecht ausgerichtet sind. (Horizontalgrad:
Innerhalb 5 mm)
Aufhängebolzen
(W3/8 oder M10)
Mutter
(W3/8 oder M10)
Mutter
(W3/8 oder M10)
4 Stück
(1) Erforderlich zusätzlich zur M10 Flachunterlegscheibe am
Einbauort.
12 Stück
(2) Um das Abfallen des Bolzens zu verhindern (Sicherheit),
achten Sie darauf, ihn genau unter dem Hängebügel
anzubringen, wie in der Abbildung gezeigt.
(910 mm × 511 mm)
Armierung
(1)
Unterlegscheibe,
flach M10 (Zubehör)
(2)
Unterlegscheibe,
flach M10 (Zubehör)
18-DE
