Messumformer
1
1.2

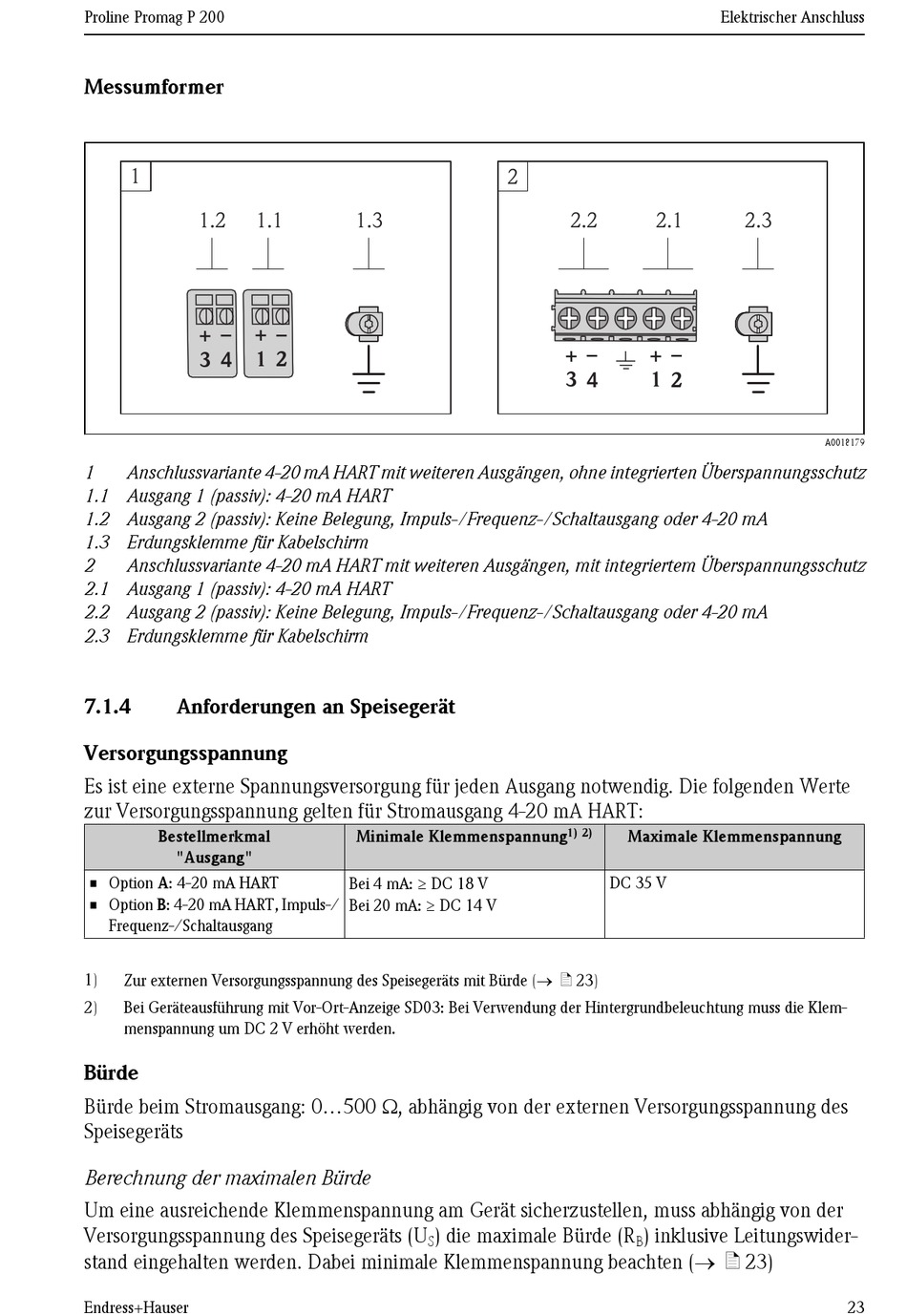

1 Anschlussvariante 4-20 mA HART mit weiteren Ausgängen, ohne integrierten Überspannungsschutz
1.1 Ausgang 1 (passiv): 4-20 mA HART
1.2 Ausgang 2 (passiv): Keine Belegung, Impuls-/Frequenz-/Schaltausgang oder 4-20 mA
1.3 Erdungsklemme für Kabelschirm
2 Anschlussvariante 4-20 mA HART mit weiteren Ausgängen, mit integriertem Überspannungsschutz
2.1 Ausgang 1 (passiv): 4-20 mA HART
2.2 Ausgang 2 (passiv): Keine Belegung, Impuls-/Frequenz-/Schaltausgang oder 4-20 mA
2.3 Erdungsklemme für Kabelschirm
7.1.4 Anforderungen an Speisegerät
Versorgungsspannung
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden Werte
zur Versorgungsspannung gelten für Stromausgang 4-20 mA HART:
Bestellmerkmal
"Ausgang"
• Option A: 4-20 mA HART
• Option B: 4-20 mA HART, Impuls-/
Frequenz-/Schaltausgang
1)
Zur externen Versorgungsspannung des Speisegeräts mit Bürde (® ä 23)
2) Bei Geräteausführung mit Vor-Ort-Anzeige SD03: Bei Verwendung der Hintergrundbeleuchtung muss die Klem-
menspannung um DC 2 V erhöht werden.
Bürde
Bürde beim Stromausgang: 0...500 W, abhängig von der externen Versorgungsspannung des
Speisegeräts
Berechnung der maximalen Bürde
Um eine ausreichende Klemmenspannung am Gerät sicherzustellen, muss abhängig von der
Versorgungsspannung des Speisegeräts (U
stand eingehalten werden. Dabei minimale Klemmenspannung beachten (® ä 23)
