Erdungskabel/Erdungsscheiben Montieren; Messumformergehäuse Drehen; Anzeigemodul Drehen; Montagekontrolle - Endress+Hauser Proline Promag P 200 Kurzanleitung

Montage

Erdungskabel/Erdungsscheiben montieren

Informationen zum Potenzialausgleich und detaillierte Montagehinweise für den Einsatz von
Erdungskabeln/Erdungsscheiben beachten (® ä 26).
Schrauben-Anziehdrehmomente
Detaillierte Angaben zu den Schrauben-Anziehdrehmomenten: Betriebsanleitung zum
Gerät, Kapitel "Messaufnehmer montieren"

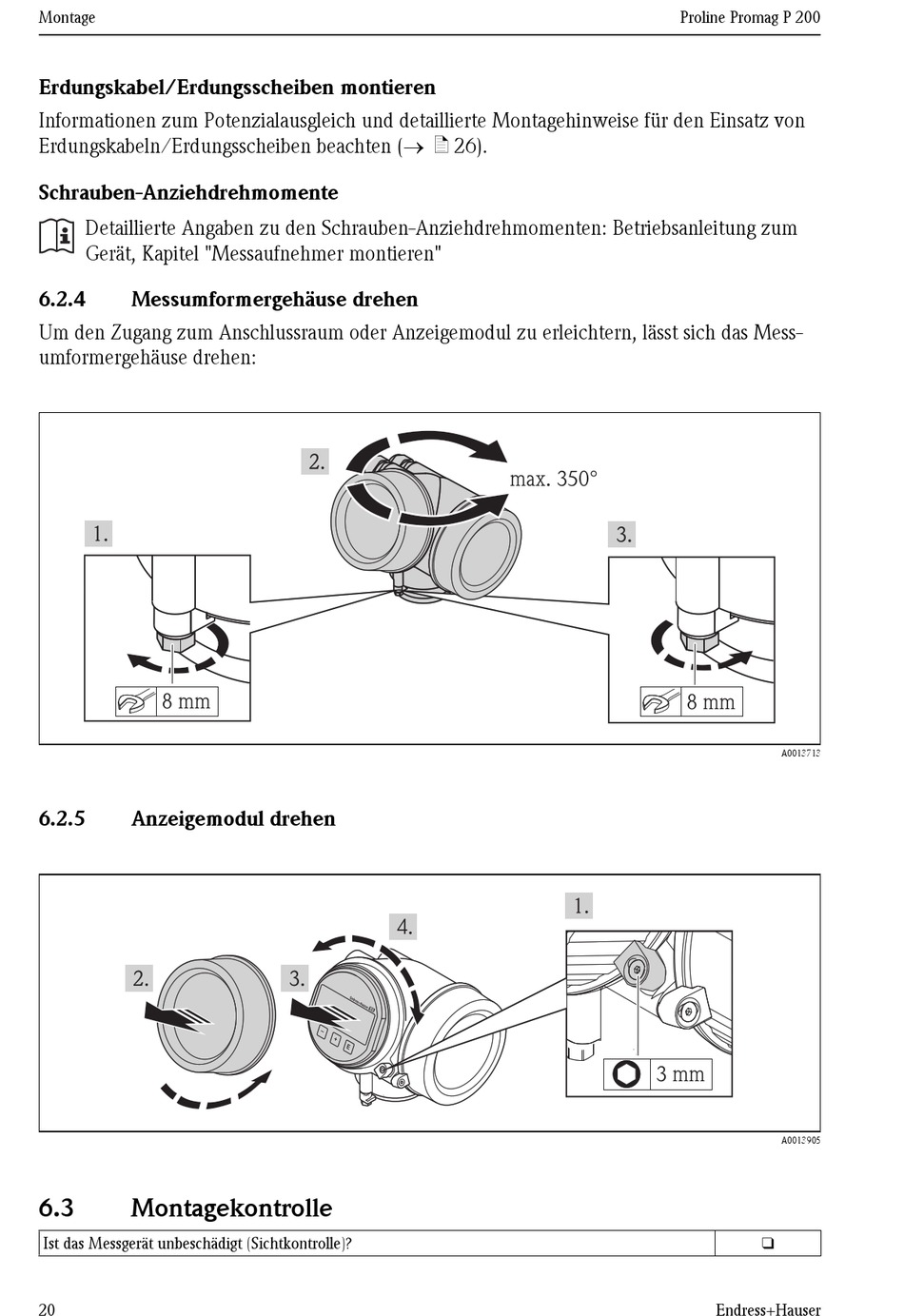

6.2.4 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Mess-
umformergehäuse drehen:
8 mm
6.2.5

Anzeigemodul drehen

6.3

Montagekontrolle

Ist das Messgerät unbeschädigt (Sichtkontrolle)?
20
Proline Promag P 200
max. 350°
1
3 mm
8 mm
A0013713
A0013905
Endress+Hauser
